| 型号 |
XH-9 |
类型 |
气象水文仪器 |
| 加工定制 |
是 |
厂家 |
德杜 |

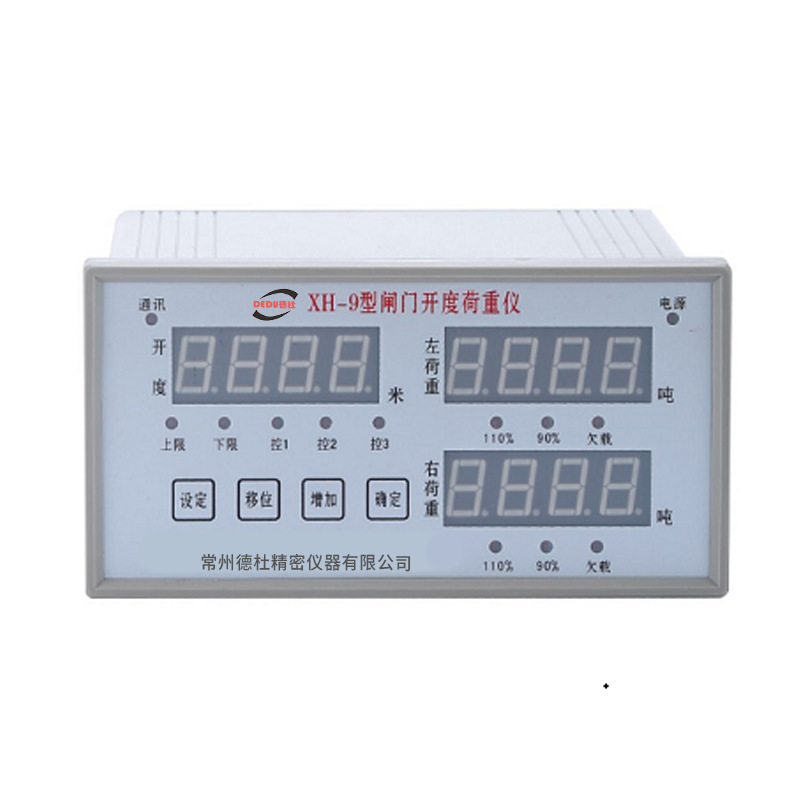

XH-9型闸门开度荷重测控仪
XH-9型闸门开度荷重测控仪，是根据用户工程实际需要而制造的，闸门开度与荷重显示、控制，三路之间独立工作，互不干扰。采用微电脑控制技术，具有闸门开度荷重(LED或LCD)显示；开度超限继电器动作（上限、下限、K1、K2、四个设置点）；荷重超限继电器动作（100%、90%、欠载三个设置点）；继电器动作时相应的指示灯亮。左右荷重相同，继电器输出为无源接点，常开常闭点供用户选择。4-20mA信号无源(有源)输出,方便可靠,抗干扰性能强。RS485信号为标准modbus协议，适用同各种型号PLC进行通讯。对于弧门参数修正,仪表采用30段修正参数轻松解决，免除现场测绘、弧门角度计算的麻烦。
该系列产品适应性广，广泛用于水电站、水库、起重等行业，适用于各类闸门（平板门、弧行门、人字门、门机、桥机等）及起重行业的起吊高度与荷重进行测量，方便与各种自动化控制系统连接，形成闸门群控、远控。实现自动控制，实现无ren值守化。

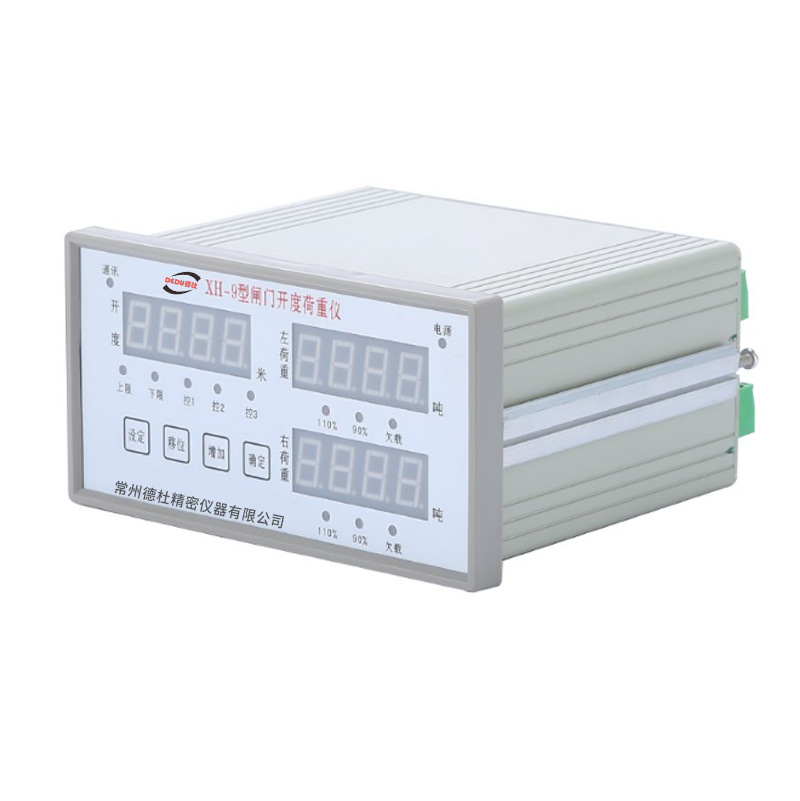

屏装式测控仪：（开孔尺寸：152*76mm；外形尺寸为：160*80*200mm）
| 测量范围
|
开度：0—99.99米。 荷重：0—500.0T
|
输出接点
|
开度（上限、下限 、K1、K2） 荷重（110%、90%、欠载）
|
|
分 辨 率
|
1cm，1mm (可选) 荷重0.1T
|
输出信号
|
Rs485、4-20mA输出
|
|
工作电压
|
AC220V±10%； DC24V两种可选
|
继 电 器 触点容量
|
AC220V/2A， DC125V/ 2A
|
|
开口尺寸
|

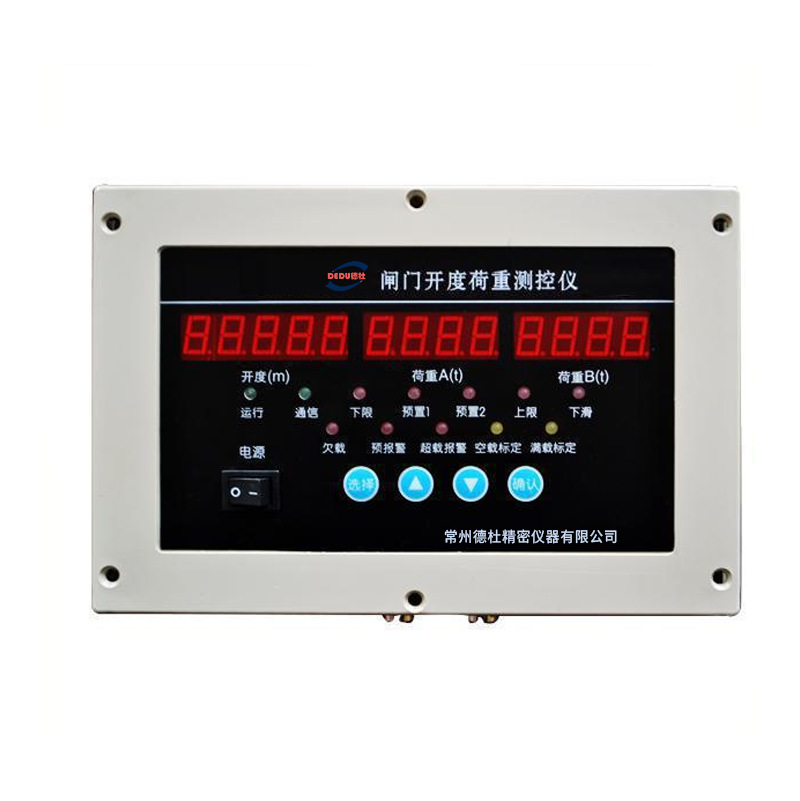

屏装式(高76×宽152×深180mm )、壁挂式170*230
|
输入信号 传输距离
|
编码器zui大传输距离为2Km； 进口SSI信号传输距离为100m。模拟量信号为40 m.
|
|
工作环境
|
温度：-20—65℃。湿度：≤90%。
|
定货须知
1). 测量量程、分辨率；
2). 开度、荷重传感器型号选择；
3). 当闸提升时，面对编码器轴是顺时针转还是逆时针转；
4). 需要何种通讯方式及输出信号；
5). 若须订购电缆及远传显示需注明。
6). 开度传感器输出轴转一周，闸门上升的高度。
