软化击穿试验仪定升两用WRH-I 漆包线软化击穿试验机

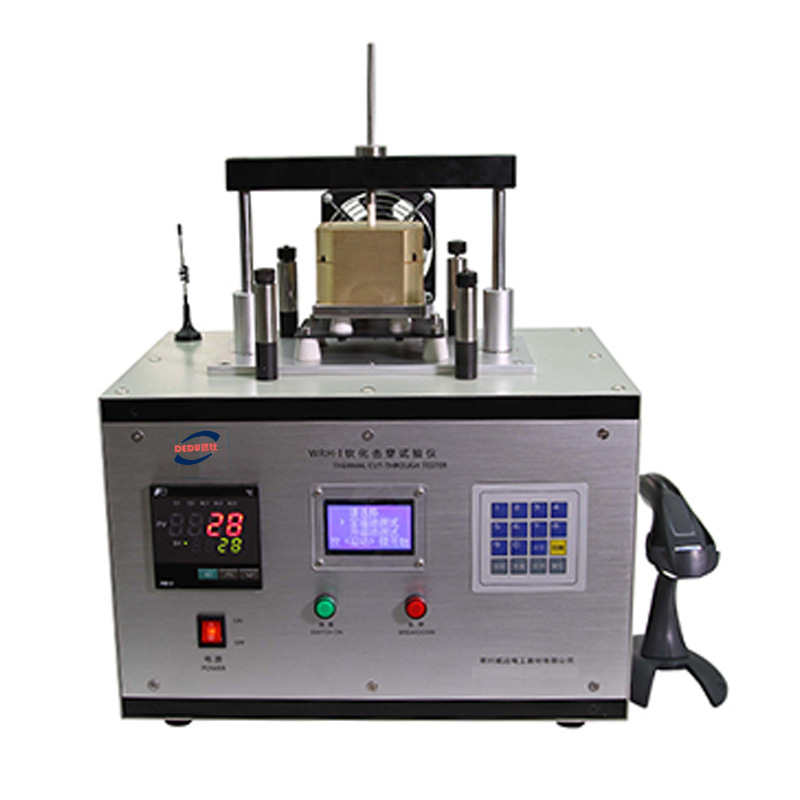

　　软化击穿试验仪(定升两用)WRH-I

　　本仪器是由电机、传动系统、负荷、加热系统、冷却装置、控制系统及附件构成。

　　传动系统由连轴器、丝杆、螺母、杠杆等组成。在整个试验中将完成负荷的上升和下降，以完成对试样间施加里力的作用。

　　加热系统由加热管、热电偶、温控表、等组成。在整个试验中将完成对试样间施加温度和温度控制。

　　冷却装置在整个试验中将完成对加热模块的快速冷却（升温法），以便能快速地进行下一个试验。

　　控制系统全部用大规模数字集成电路组成，性能稳定，它主要由试验电压发生电路、热击穿检测电路、电机执行电路、冷却执行电路组成。在整个试验中将完成预热、试验时间（定温法）、升温速率、自动冷却（升温法）、自动加负荷、热击穿检测及击穿后电机自动卸负荷。 负荷是在试验中能对试样施加力而使用的。

　　WRH-I软化击穿试验仪是参照IEC60681-6:1996和GB/T4074.6-2008标准要求而设计，是检测漆包扁线的专用试验仪器之一，可用于 IEC 、GB 、NEMA、JIS等标准中所规定的漆包扁线热性能试验。

　　1）功能：检测漆包线在热状态下漆膜软化后的绝缘性能；

　　2）符合zui新IEC、GB、JIS及NEMA等标准相关规定要求；

　　3）测试范围：圆扁线通用（订货前确认线规范围）；

　　4）可满足定温法以及不同标准升温法的测试；

　　5）配齐全套砝码；

　　6）升温速度每分钟1～10℃可调，确保满足各种不同标准要求；

　　7) 预热和测试时间10～999 ；

　　8）试验腔通过风扇快速冷却；

　　9）zui高测试腔温度可达600℃；

　　10）试样击穿电流：定温法5±0.5mA、升温法20±0.5mA；

　　11）试样间短路电流：小于50mA；

　　12）试样间试验电压：定温法AC100V±10%、升温法AC115V±10%。

　　1.电源： AC 220 V / 50 Hz；

　　2.功率：2000 W；

　　3.zui高试验温度：600 ℃；

　　4.定温法试验电压 ：100V±10%；

　　5.升温法试验电压： 115V ±10%；

　　6.检测灵敏度 (定温法)：5mA ±0.5mA；

　　7.检测灵敏度(升温法：20 mA±0.5mA；

　　8.两试验间短路电流（AC)：<50mA；

　　9.控温精度：1 ℃；

　　10.试验时间：10～9999 S；

　　11.升温速率(升温法)： 0-10 ℃/min；

　　12.加热模具两线槽交角度：90°±5°；

　　13.指示温度与试样交叉点温度误差：<2℃；

　　14.加热模具尺寸：L100×W100×70mm；

　　15.砝码标配：34N×1、18N×1、17N×1、8N×1、3.5N×1、1.2N×1、0.45N×1、0.25N×1、0.15N×1；

　　16.仪器尺寸及重量：L470×W330×H530mm 26.2KG.

　　17.工作环境：温度:0-30℃;相对湿度:≤85%

　　操作方法

　　当打开软化击穿试验仪的工作电源时，所有控制电路电源接通，电路处于等待工作状态。

　　1.定温法

　　打开电源→按定/升键→选中定温法→按启动键

　　→输入试验所需温度→再按扫描键输入预热时间→再按扫描键输入试验时间（如图3-4）

　　→按启动键开始试验（如温度未到设置温度，会提示温度未到，请等待）

　　先取线样150MM长并且校直，一头刮去漆膜约5mm

　　仪器前端接线柱上接上2个夹子，插入1根试样，插入钢珠棒，放上相应砝码，其中红色夹子夹住漆包线去漆膜的一端，黑色夹子夹住砝码杆上

　　当试验温度达到设定温度值时，会提示温度已到

　　长按扫描键，听到“滴”的一声长鸣音后，用扫描枪扫描试样的条码（或二维码）和试验员工号(如图11-12）（不含自动化系统的客户忽略此条）。

　　按启动键开始预热

　　当预热时间到达设定时间后，电机转动

　　通过传动系统将负荷（砝码）至上而下缓慢地放到试样的交叉点上，使负荷的力作用于试样上，此时系统便开始对试样施加电压，当试验时间到或试样击穿，自动切断试验电压，电机反转卸下负荷，试验结束(如图17-18）。

　　试验完毕，测试数据通过无线发射，自动上传到电脑（不含自动化系统的客户忽略此条）。

　　2.升温法

　　打开电源→按定/升键→选中升温法→按启动→输入试验起始温度（通常室温，也可输入按自己要求温度进行)→再按扫描键输入目标温度（设置不可大于550度）→再按扫描键输入实验所需时间（目标温度 减去 起始温度 除以 升温速度（升温速度客户自己定，通常是5℃/min））

　　→长按扫描键，听到“滴”的一声长鸣音后，用扫描枪扫描试样的条码（或二维码）和试验员工号（如图22-23）（不含自动化系统的客户忽略此条）。

　　→按启动键开始试验（当温度未达到起始温度会提示请等待)→当温度达到起始温度时测试开始(如图24-25)。

　　将试样按试验方法的要求，交叉穿过加热模块的线槽，并将试样的导体连接到四个接线柱上（接通指示灯亮）。按动启动开关，电机转动，通过传动系统将负荷至上而下缓慢地放到试样的交叉点上，使负荷的力作用于试样上，此时系统按照所设定的升温速率加热，当试样击穿后，软化击穿温度以温度度数显示出来(如图26-27）。

　　这时电机反转卸下负荷，试验结束，此时冷却系统启动，以便快速**次试验。

　　试验完毕，测试数据通过无线发射，自动上传到电脑（不含自动化系统的客户忽略此条）。
