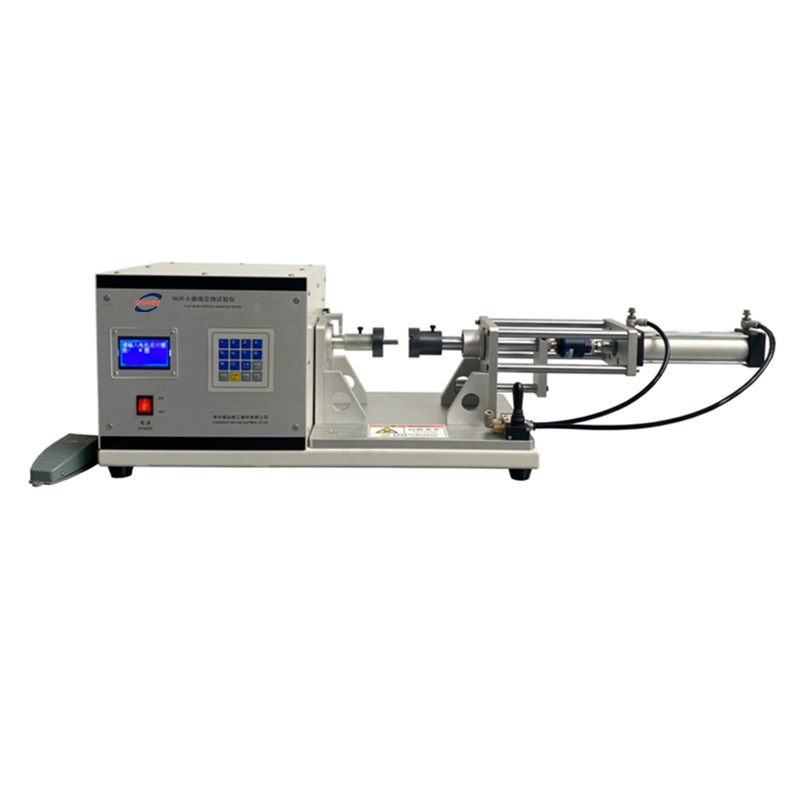

扁线立绕试验仪 WJR-II
功能：模拟漆包扁线使用工况、把扁线的宽边垂直于螺旋轴线，对漆包扁线的窄边螺旋立式绕制；
特点：可根据线规定制适配的模芯和模套，确保绕制后的漆膜不受损；
扁线立绕试验仪采用高机械性能电机，具有精度高、噪声低、振动小、运行可靠等特点。控制电路采用单片机控制，具有设置方便稳定之特点。仪器由减速电机、传动系统、绕线模具、压紧气缸、控制系统、附件构成。传动系统由链轮、链条、输出轴、模具等组成，在整个试验中将完成卷绕。 气缸加紧机构在整个试验中将完成对试样的牢固夹紧。控制系统由电机执行电路、计数电路等组成。
1）卷绕速度：10-60mm/s（速度可调） ；
2）计数显示：0-9999r；
3） 尾顶气动，用于平衡工件受力，工作气缸供气压力：0.6-0.8MP（含空压机）；
4）主轴特殊设计，并加硬处理，及高强度气动尾座，可以承受扁平线绕制；
5）电机低速运动时输出转矩保持恒定、调速性能好、无级调速；
6）标配一套模芯模套：1×6mm ；
7）电源： AC 220V 50 Hz；
8）功率：200W；
9）尺寸重量：L1130×W330×H320 mm， 50KG。
