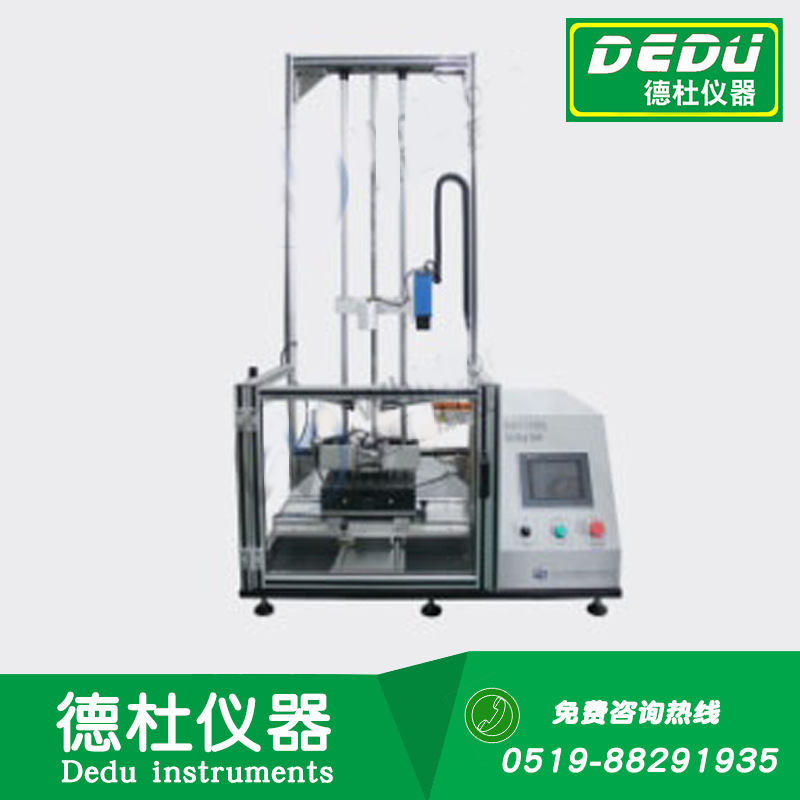

WH-2104-G落球冲击试验机

WH-2104-G落球冲击试验机

　　? 伺服电机自动升降到测试高度，高度位置更；

　　? XY轴自动移动定位测试点，可设定测试点坐标位置，工作台自动移动；

　　? 吸盘吸放钢球，较传统设备，在一定范围内不受球径限制，不受钢管侧壁摩擦影响；

　　? 具有高度补偿功能，对于不同的手机厚度，不同的钢球直径，可以灵活补偿差值；

　　? 系统可自动计算钢球反弹情况，启动接球装置，防止二次冲击；

　　? 激光灯十字光标对准测试中心，方便准确；

　　? 夹具平台为刚性平台，不会对测试结果有其他影响

　　该设备用于测试产品屏幕在受到重物冲击后的损坏情况，适用于手机、PAD、LCD本体等产品的抗冲击测试。

主要功能

　　? 自动和手动功能

　　? 球径差异自动补偿功能

　　? 测试样品厚度补偿功能

　　? 升降速度可设定

　　? 测试点坐标可设定

　　? 单点递增摸底测试功能

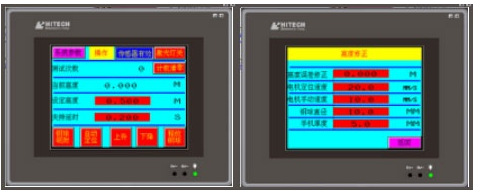

　　? 操作界面（如下图）

　　操作界面（如下图）

　　? 相关标准：产品符合GB 15763.3-2009国标以及华为、京东方等相关企业测试标准

　　? 工位数量：1工位

　　? 测试高度：100-1300mm可设定

　　? 高度精度：±0.5mm

　　? XY轴行程：X=200mm，Y=300mm，电机驱动自动定位

　　? 落球定位精度：±0.1mm

　　? 钢球规格：32g、65g、130g

　　? 测试样品zui大规格：10寸PAD

　　? 升降方式：电机驱动升降

　　? 对中方式：激光灯十字光标

　　? 接球方式：气动夹板

　　? 控制方式：触摸屏+PLC

　　? 气源要求：不低于0.6MPa洁净的压缩空气

　　? 电源要求：AC220V±10％ 50Hz

　　? 设备功率：700W

　　? 外形尺寸：860*890*2410mm

　　? 设备重量：120Kg

　　工作环境和存储环境要求

　　? 工作温度和湿度：温度18℃～30℃，湿度40%～60% (非冷凝)

　　? 存储温度和湿度：温度-10℃～60℃，湿度40%～60% (非冷凝)

　　基本配置
