WDS-4KV 漆包线温度指数电压试验仪

　　WDS-4KV型漆包线温度指数电压试验仪

　　1.自动完成试验全过程、自动加电压、自动升降温；

　　2.自动绘制热效力图；

　　3.密码开门，防止在长时间工作过程中的误开门；

　　4.数据掉电保护，防止长时间工作过程中停电带来试验中断后的数据失效；

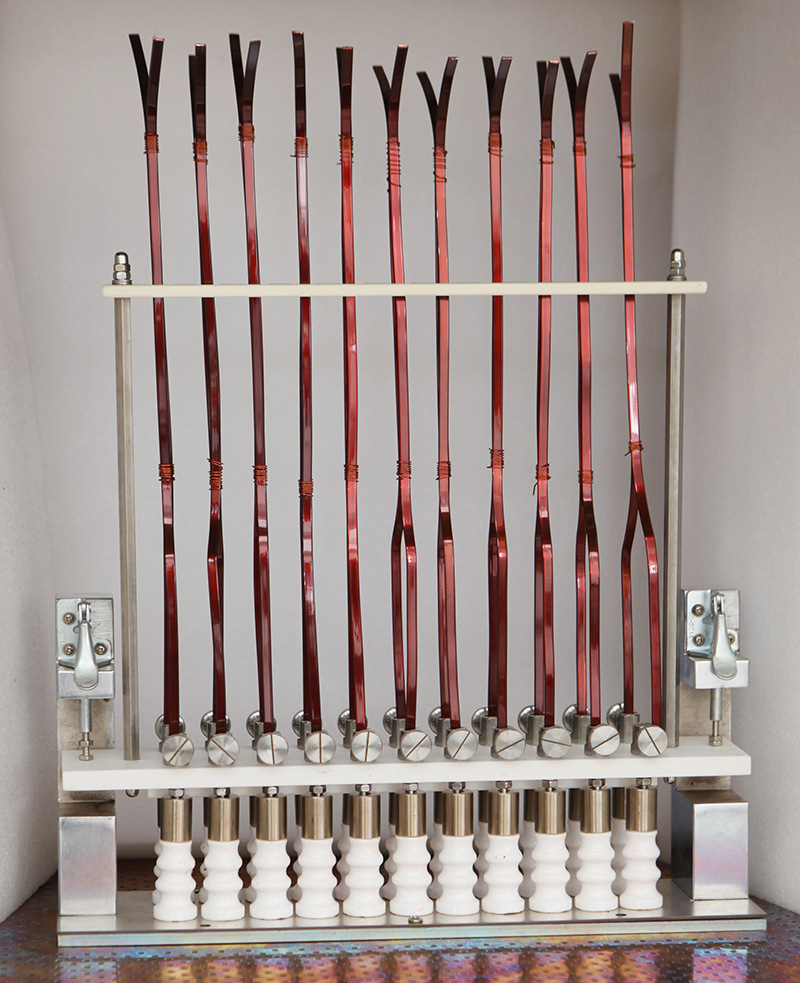

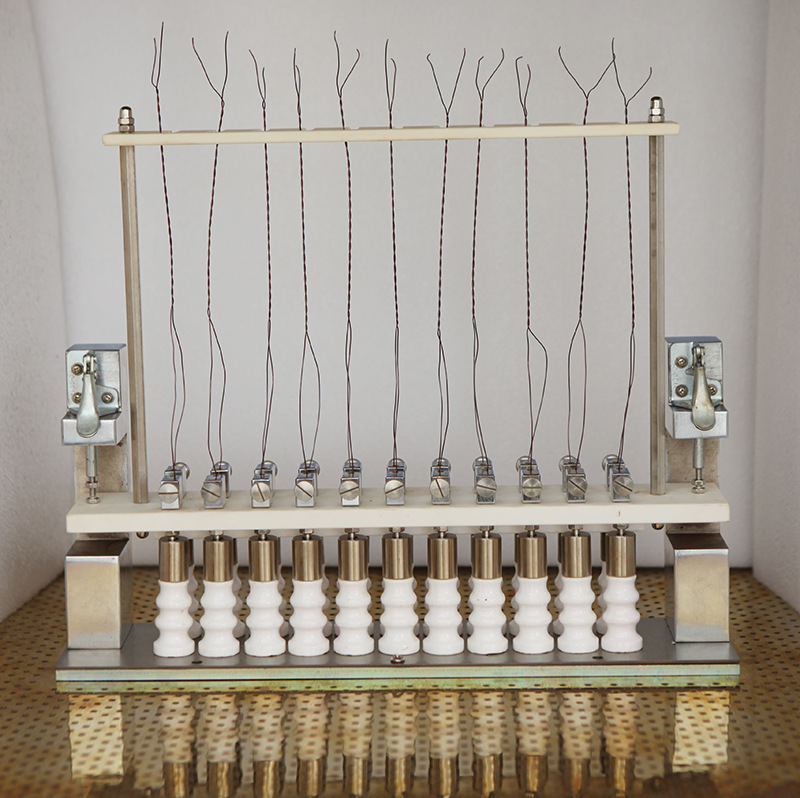

　　5.同时配备圆线试验架和扁线试验架，操作简单，夹线牢固。

　　WDS-4KV型漆包线温度指数电压试验仪是根据GB/T4074·7-2009/IEC60172:1987标准规定而设计。通过本试验仪器，按照GB/T4074·7-2009“测定漆包绕组线温度指数的测试方法”旨在通过空气和大气压力下电气强度的变化来确定漆包和薄膜绕包(裸线或漆包线)圆、扁线的温度指数。对于浸渍试样,该试验可同时评定线绝缘和浸渍漆的相容性。因此可以比较不同组合的温度指数。用本试验仪按GB/T4074·7-2009试验得到的数据可为设计者和开发工程师提供进一步评定绝缘系统和设备

　　工作原理

　　按照GB/T4074.7《测定漆包绕组线温度指数的试验方法》中的要求制备好11组试样，将试样架放入试验箱，设定一个试验温度开始试验。一个试验周期包括一个老化期和一次室温耐电压试验，重复这样的试验周期直到足够数量的试样失效为止，系统按标准规定自动计算失效时间。在三个以上的温度下重复以上试验过程，得出多组数据，系统上位机软件按标准规定自动计算回归线，并在热寿命图上按老化温度的函数关系绘出失效时间值，同时以回归线与纵坐标20000小时寿命线的交点的温度指示。

　　1、 试样数量：11

　　2、 试验电压（试样制备试验电压和试样失效试验电压）：为标称频率50Hz近似正弦波形交流电压，峰值系数√2±5%（即1.34~1.48）范围内,试验变压器的额定容量大于500VA，试验电压示值误差±3%。

　　3、 试样制备试验电压: 0~4500V连续可调。

　　4、 当有5±0.5mA电流通过（试样）高压回路，试验仪发出高压击穿信号并显示和存储被击穿的试样编号。此时的试验电压降不大于5%。

　　5、一次连续完成11个试样的耐压试验,施加于每个试样的时间为1±0.01S。

　　6、温度：室温 －350℃

　　温度均匀度：≤±2.5℃

　　温度波动度：≤05℃

　　工作环境：（1）温度0~40℃ （2）相对湿度≤75%

　　外接电源： 380V±5% 50Hz

　　主机消耗功率：＜15KW

　　试样箱尺寸：1510×1420×2130 L×W×H mm

　　重 量：约（510KG）
