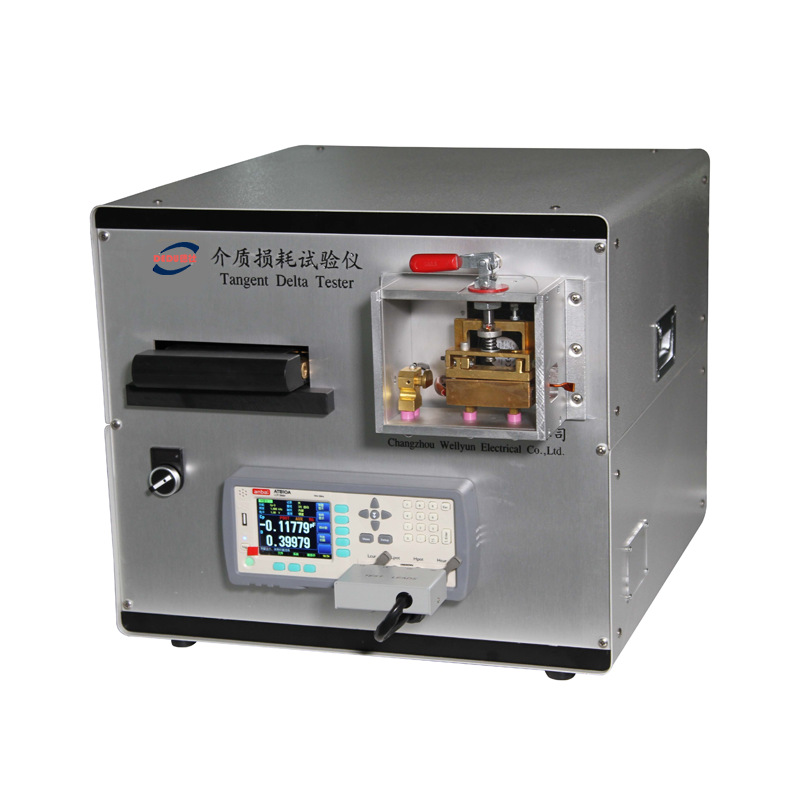

TG100漆包线介质损耗测试仪 介质损耗试验仪

　　TG100漆包线介质损耗测试仪

　　漆包线的很多性能与漆膜的固化程度有关，漆膜的耐刮性，漆膜的弹性，漆膜的附着力，击穿电压，软化击穿性能，热冲击性能等都与漆膜的介质损耗有关。用介质损耗的试验结果，为漆包线的生产、使用提供数据化图谱的分析，使绝缘油漆选择、进厂的检验、制造的生产工艺及漆包线的仓储、漆包线用户的选择使用方面，有了科学的数据验证方法。

　　使用介质损耗测试仪不仅可以分析漆包线漆膜的固化情况，找出zui工艺参数，还可以验证漆包线的性能和固化度之间的关系, 有效地指导生产、辨明漆包线耐热等级、判定漆包线的热稳定性等，可以有效地防止介电击穿事故的发生。

　　● 全中文测试界面。

　　● 操作简便，无需专ye技能。

　　● 具备强大的数据存储功能，可自行筛查数据，方便查找。

　　● 自动打印tagδ曲线。

　　● 具有曲线比较功能。

　　1）仪器参数：

　　（1）型号TG100专测试圆线（0.02-2.50mm）；TG200专测试扁线；TG300圆扁线均可测试；

　　（2）介质损耗D值量程:纵坐标任意缩放，更适合聚氨酯线、自粘线等不同漆种的更高D值范围测试需求；

　　（3）zui高工作温度： 400℃，系统自带温升速率显示，同种规格温升速率精que度可对比；

　　（4）测试时间：根据试样的种类2-4分钟（180级 ≤4分钟）；

　　（5）测试频率： 1KHz；

　　（6）测试精度： 0.01% ；

　　（7）介质损耗分辨率： 0.00001 ；

　　（8）数据库自动筛选功能；

　　（9）具有5根试样曲线同时比较功能。

　　2)基本配置：

　　（1）漆包线介质损耗测试仪主机TG系列；

　　（2）宏基商用机（22英寸显示屏）；

　　（3）宏基键盘、鼠标；

　　（4）佳能彩色打印机；

　　（5）测试专用石墨乳（1000g）；

　　（6）测试专用夹具圆扁线各一套 ；

　　（7）操作技术说明书；

　　（8）吹风机、毛笔；

　　（9）操作指导视频及图谱分析资料（光盘）。
