RD-600s-R一体化雷达流量计

RD-600s-R一体化雷达流量计

　　1.非接触式测量，结合断面参数计算流量，不受风、温度、雾霾、泥沙、漂浮物等影响；

　　2.适用于多种测量条件，可以输出流速、水位、瞬时流量、累计流量的测量数据；

　　3.可扩展阵列式多点测流，通过配置一套流量计和多套流速仪，实现对宽断面的流量进行测量；

　　4.内置RTU，降低了系统集成的复杂度；

　　5.配套手机APP在现场对设备维护和调试，节约了安装和维护人员的工作时间；

　　6.支持远程升级和维护；

　　7.IP68防护等级，内部防反接设计，内置防雷设计；

　　8.低功耗，可以使用太阳能供电，方便安装，免维护。

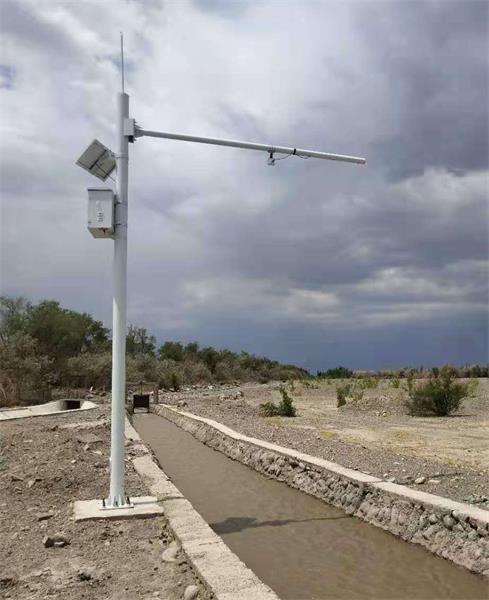

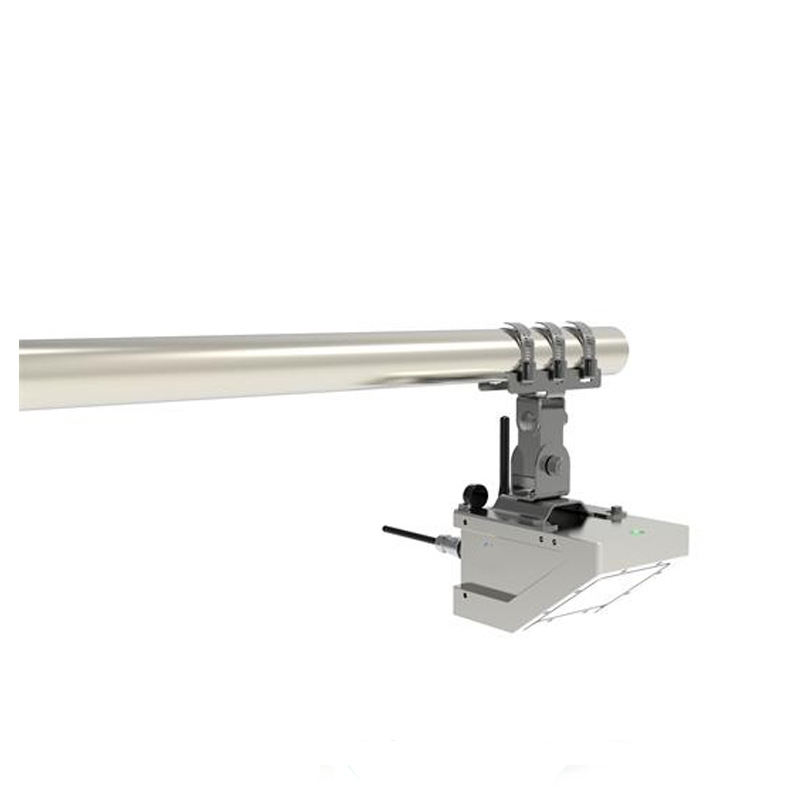

　　RD-600s-R是一款基于微波技术的集成了无线数据传输的一体化雷达流量计。它采用平面微波技术，通过非接触方式测量水体的流速和水位，根据内置的软件算法模型，计算并输出实时断面流量及累计流量；可用于明渠、河道、灌渠、地下排水管网、防汛预警等场合进行非接触式流量测量。

　　该设备内嵌RTU数据采集和传输单元、并可通过手机APP进行参数配置，可显著降低现场安装调试工作量，提高项目实施效率；实现了流量计的远程维护功能，可大量节省维护时间和费用。

测流系统：

　　测量原理：平面微带阵列天线 CW+PCR

　　工作模式：手动、自动、遥测

　　适用环境：24小时、雨天

　　工作温度：-30~80℃

　　工作电压：3.5~4.35VDC，7-32VDC（可选）

　　工作电流：稳态电流约80mA，数据上传约250mA，休眠状态低于1mA

　　防护等级：IP68

　　防雷等级：6KV

　　外观尺寸：160*100*80.2 （单位mm）

　　重量：小于1kg

雷达波测速传感器：

　　雷达功率：100mW

　　雷达频率：24GHz

　　更大测程：40m

　　测速范围：0.03~20m/s

　　测速精度：0.01m/s;±1%FS

　　天线角度：12°

　　测量方向：自动识别水流方向，内置垂直角度校正

雷达水位计：

　　雷达功率：10mW

　　雷达频率：60GHz

　　测量范围：0.2-7米

　　测量精度：±2mm / ±1mm

　　天线角度：8°

数据传输系统：

　　数传方式：RS485/ RS232（预留），4~20mA，433MHz（无线传输可选），4G,NB-IOT（可选）

应用领域：

　　水库闸口、地下水管网、明渠、灌渠灌道等流速、水位或流量测量

　　辅助水处理作业，如城市供水、排污口监测等

　　流量计算、入水排水流量监测等
