供应MD-2198埋地管道防腐层探测检漏仪

　　??

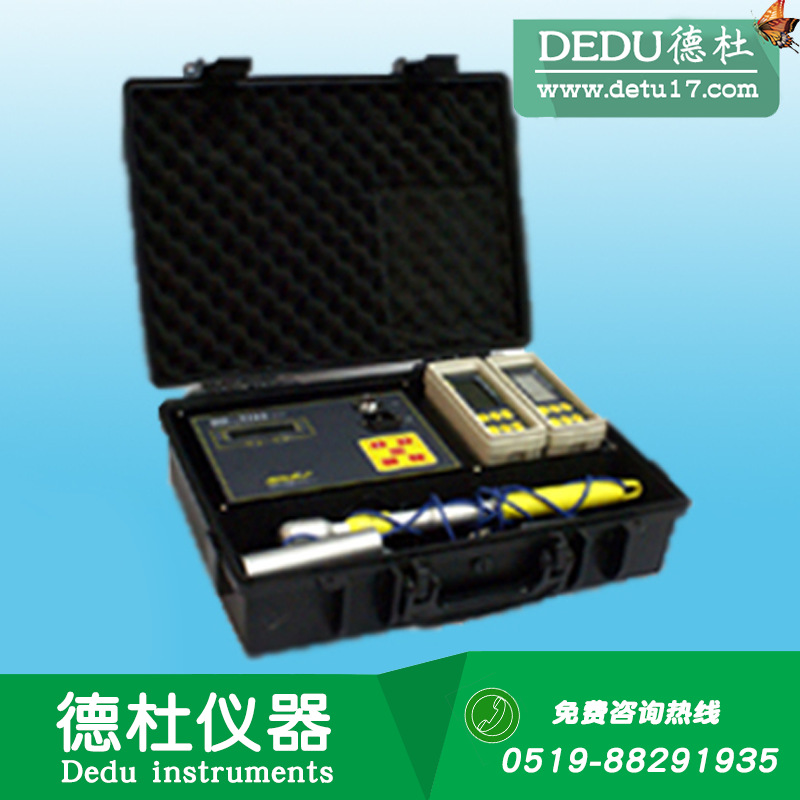

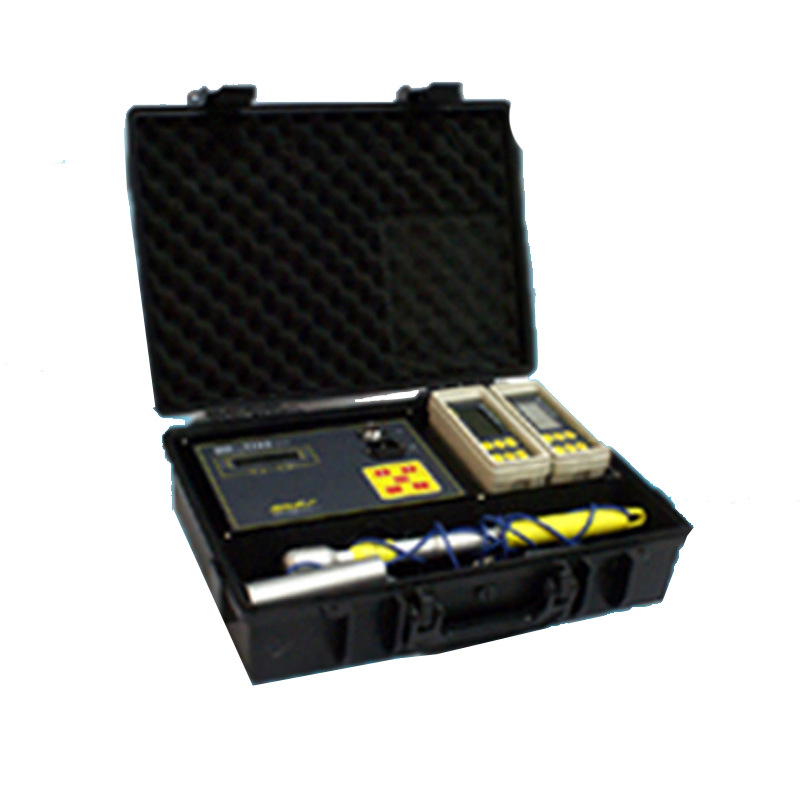

　　MD-2198埋地管道防腐层探测检漏仪

　　1、独特发射机嵌入式设计，体积极小，重量轻；

　　2、智能快速充电，无需人工控制；

　　3、直流电源与交流供电能自动切换；

　　4、仪器全部采用高抗干扰线路，特别适用于城市管网的普查与维护。

　　5、仪器特设保护自动调节功能，克服同类产品致命的弱点。

　　6、仪器线路采用模块化设计，三防设计，提高仪器的野外使用寿命和可靠性。

　　该仪器能在不挖开覆土的情况下，方便精que地查出埋地管线的位置、走向、深度、防腐层破损点精que位置，漏点大小。它是目前体积德杜小，质量德杜轻的地下管道防腐层探测检漏仪。

　　1、发射机的技术参数：

　　①输出功率：30W，自动调节

　　②发射信号方式：低频调制信号

　　③输出阻抗匹配：5-500Ω，自动匹配

　　④发射距离：0.03-8Km，可逐渐向8Km外移动

　　⑤工作电源：12.6V锂电池

　　⑥工作温度：－20℃～ +50℃

　　⑦重量：3.0Kg（含电池）

　　⑧外形尺寸：456×350×133mm

　　2、探管仪的技术参数：

　　①位置偏差：≤10cm；

　　②测深范围：≤10m；

　　③工作电源：12.6V锂电池；

　　④工作温度：－20℃ ～ +50℃

　　⑤重量：0.6Kg（含电池）

　　⑥外形尺寸：165×90×68mm

　　3、检测仪的技术参数：

　　①检漏精度：≥0.25mm2

　　②工作电源：12.6V锂电池；

　　③工作温度：-20℃ ～ +50℃

　　④重量：0.6Kg（含电池）

　　⑤外形尺寸：165×90×68mm?

　　【检测原理及方法】

　　?探管、测向、测深的原理

　　发射机向地下管道发送特定的电磁波信号，通过探测地下管道磁场来确定其位置、走向深度。

　　检漏原理：发射机向地下管道发送特定的电磁波信号，在地下管道防腐层破损点处与大地形成回路，并向地面辐射，在破损点正上方辐射信号zui强，根据这一原理找出防腐层的破损点。

　　检漏方法：我们采用的是“人体电容”法。它是用人体做检测仪的感应元件沿管道走向检测，当检测员走到漏点附近时，检测仪开始有反应，当走到漏点正上方时，喇叭中的声音德杜响，数值显示德杜大，从而准确找到漏蚀点。
