| 型号 |
LSH10-1P-2000H |
加工定制 |
是 |
| 厂家 |
德杜 |
|
LSH10-1P-2000H型水平声学多普勒流速剖面仪
1、采用双波束测流，获取高精度剖面流速;
2、内置多种流速计算模式;
3、测量单元zui大可达256层;
4、测量距离范围到25米;
5、工作频率2000KHz;
6、内置集成压力水位计和超声波水位计双水位功能;
7、集成姿态传感器，安装方便;
8、标准测量模式：水平侧装方式。
LSH10-1P-2000H型水平声学多普勒流速剖面仪采用先进双波束换能器布局，水平侧装安装方式测流，获得更jin准的数据，自带调试软件灵活设置参数，维护简单。
功能介绍
1、调试软件显示平均流速，水位，过水面积，超声波液位值，压力液位值，回波信号图，流速矢量图等数据;
2、提供矩形，梯形，圆形和不规则的断面选择和参数设置界面。
3、数据输出：实时显示水位，分层流速，平均流速，累积流量，过水面积
| 1、换能器波束
|
带水平波束和垂直波束，平面阵列双波束
|
|
2、工作频率
|
2000KHz
|
|
3、测量参数
|
水位，分层流速，平均流速，累积流量，过水面积
|
|
4、测量范围
|
0.5～25m
|
|
5、单元层数
|
256层
|
|
6、单元尺寸
|
0.05--2m
|
|
7、测量盲区
|
0.05m
|
|
8、流速测量范围
|
默认±10.00m/s(zui大流速±20m/s)
|
|
9、流速测量精度
|
测量值的±0.5%±0.2cm/s
|
|
10、流速分辨率
|
0.001m/s
|
|
11、工作模式
|
水平侧装安装方式
|
|
12、水位测量
|
超声波水位测量范围：0.15-20m
|
|
|
压力水位测量范wei：标配10米，量程可选
|
|
13、姿态传感器精度
|
±0.2°
|
|
14、测量时间间隔
|
平均每5分钟输出一组流速数据
|
|
15、配套软件
|
平均流速，水位，温度，倾角，过水面积，超声波液位值，压力液位值，回波信号图，流速矢量图
|
|
16、温度范围
|
工作温度：-5℃～60℃，工作湿度：≤95%，存储温度：-10℃-70℃
|
|
17、数据传输
|
可有线或无线传输方式
|
|
18、数据存储
|
配ADCP流量积算仪，可存储15万组数据
|
|
19、数据更新
|
周期90秒
|
|
20、通讯方式
|
RS485、RS232或RS422通讯接口，可接入第三方数据管理平台
|
|
21、工作电源
|
AC110V-240V（配专用适配器）或外接 DC12V ±10%（建议使用）；
|
|
22、防护等级
|
IP68
|
|
23、功耗
|
＜3w
|

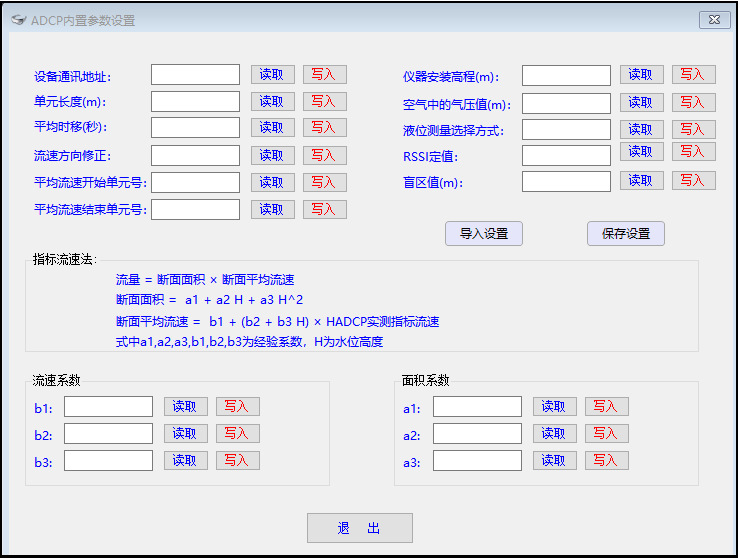

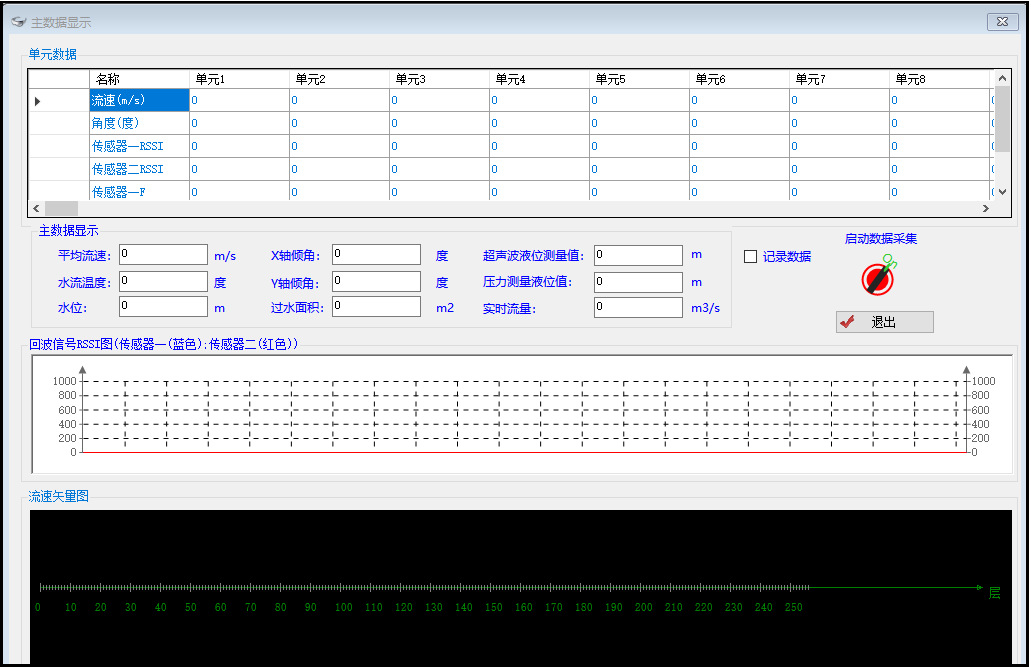

仪器上位机图形化软件
安装方式

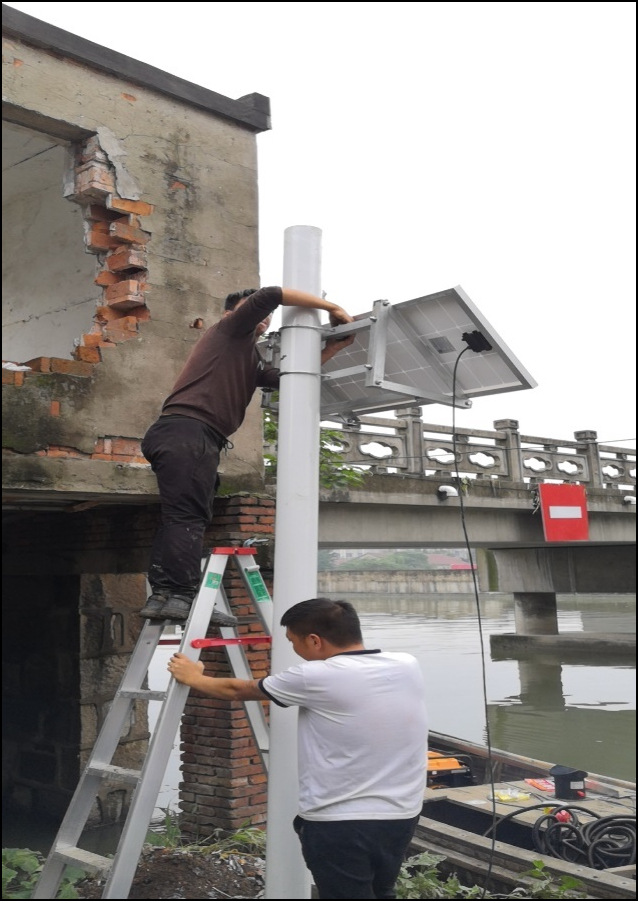

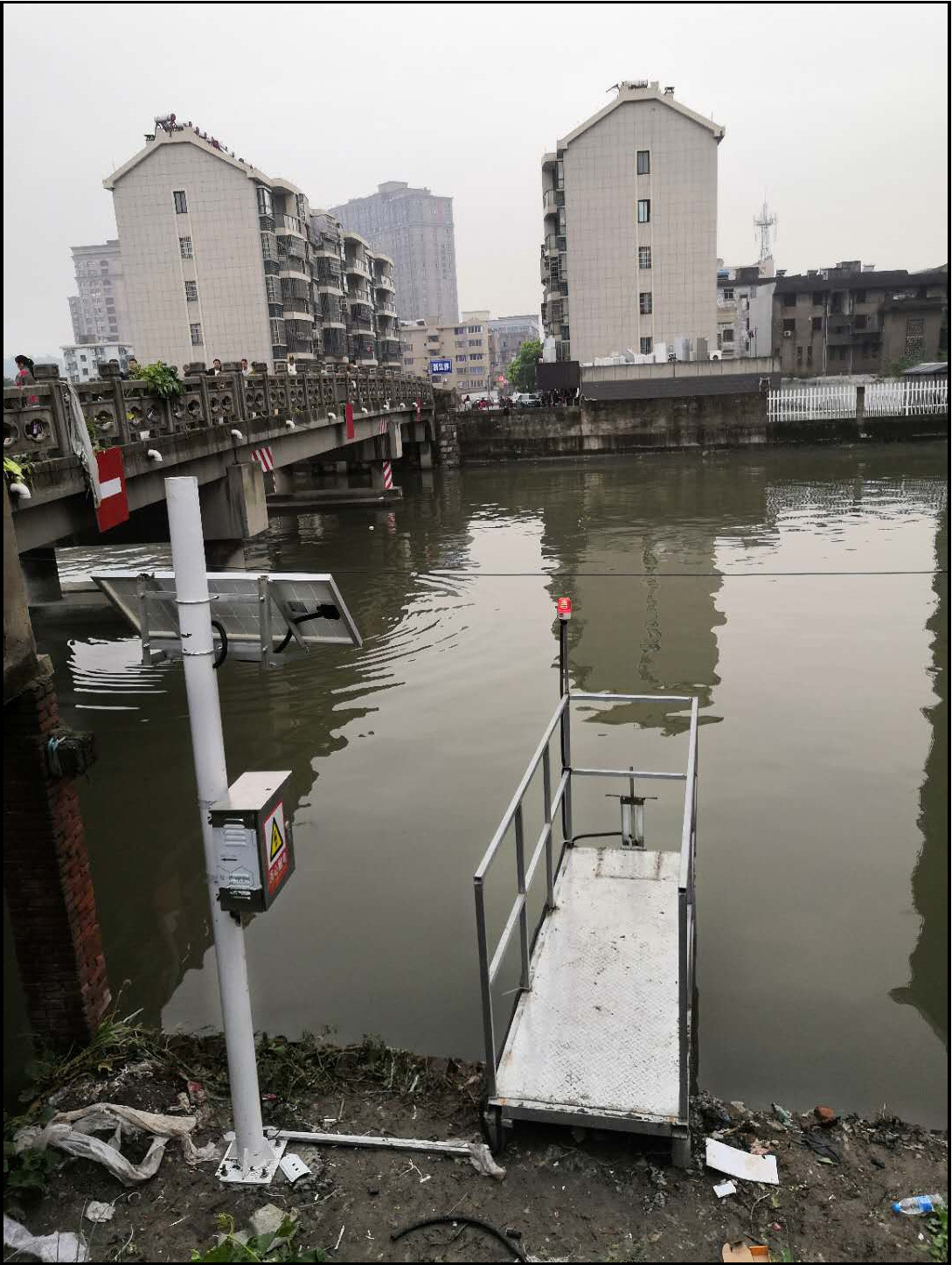

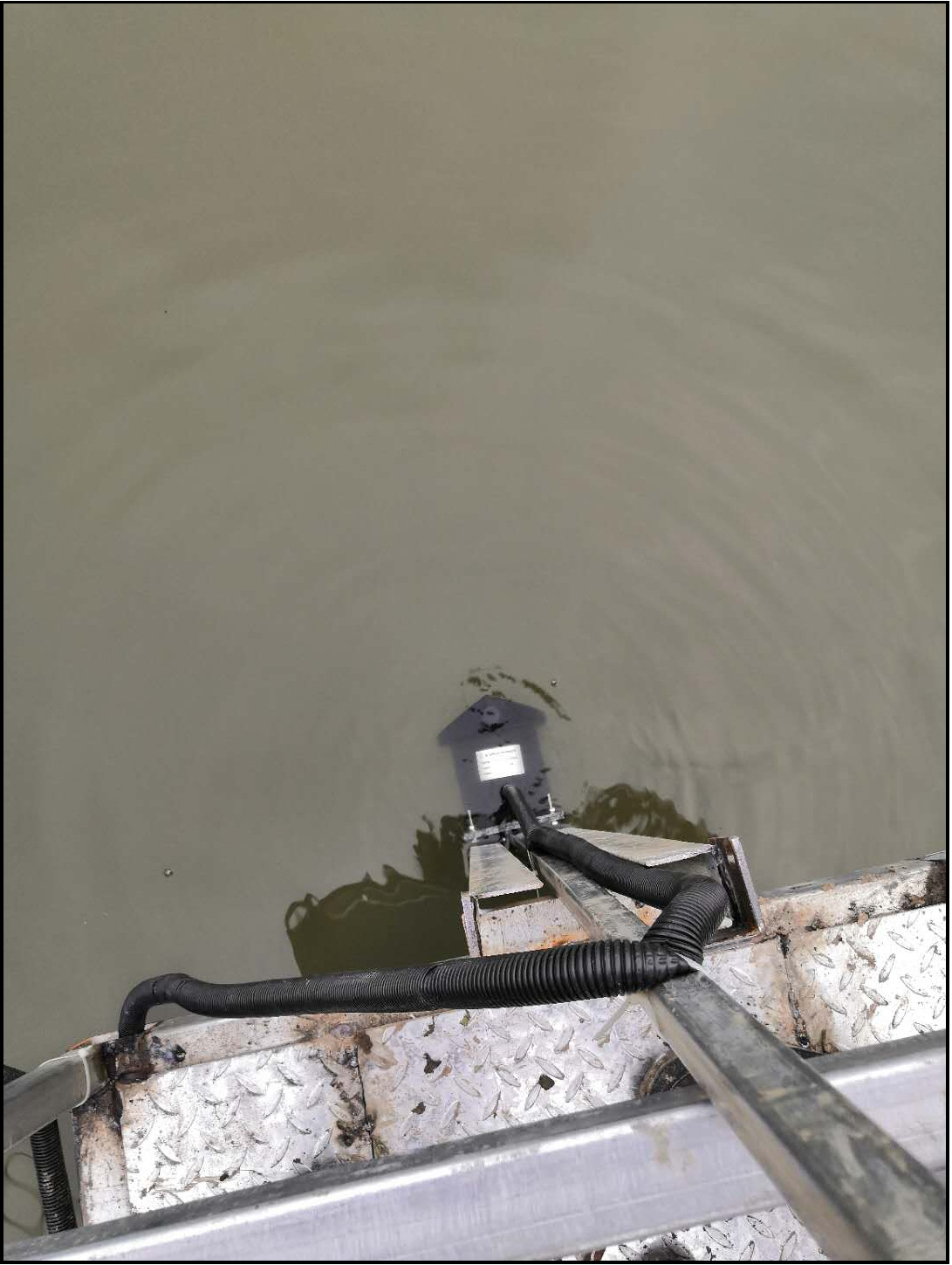

水平侧装现场安装方式

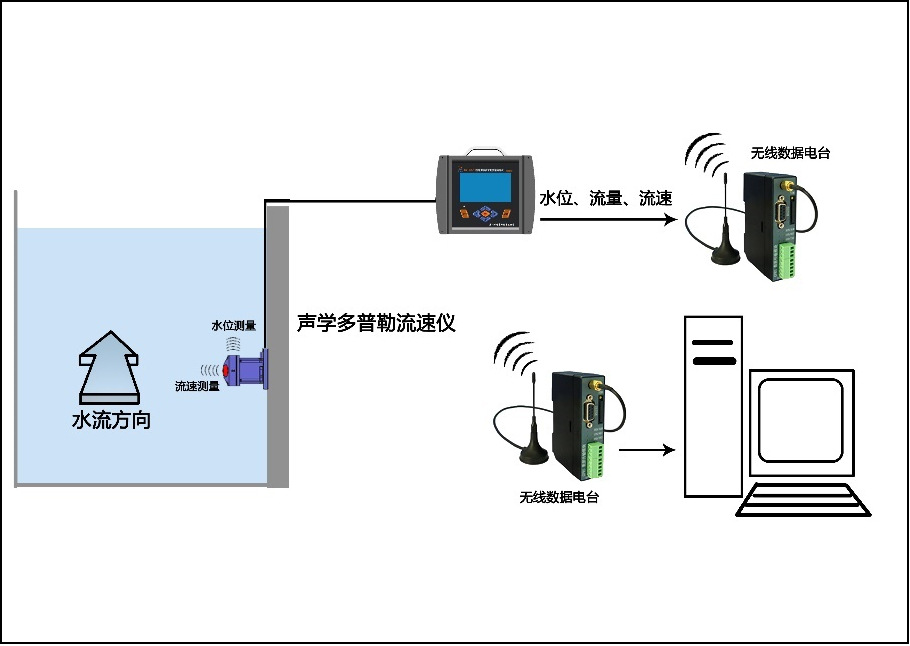

产品拓普图

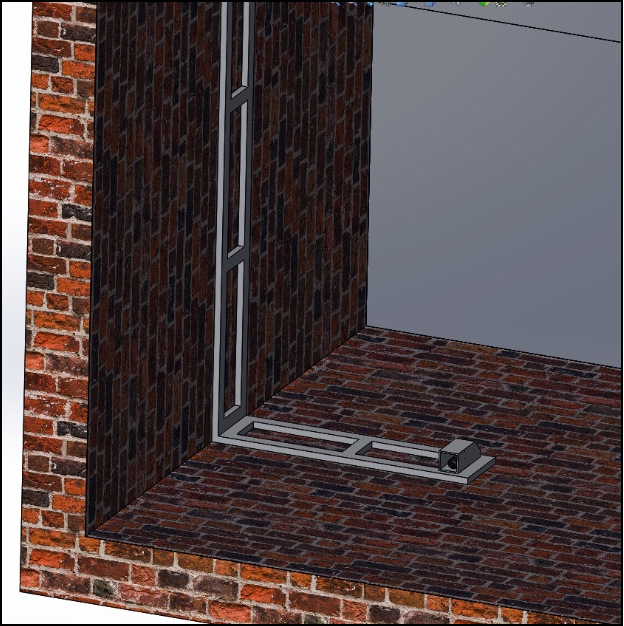

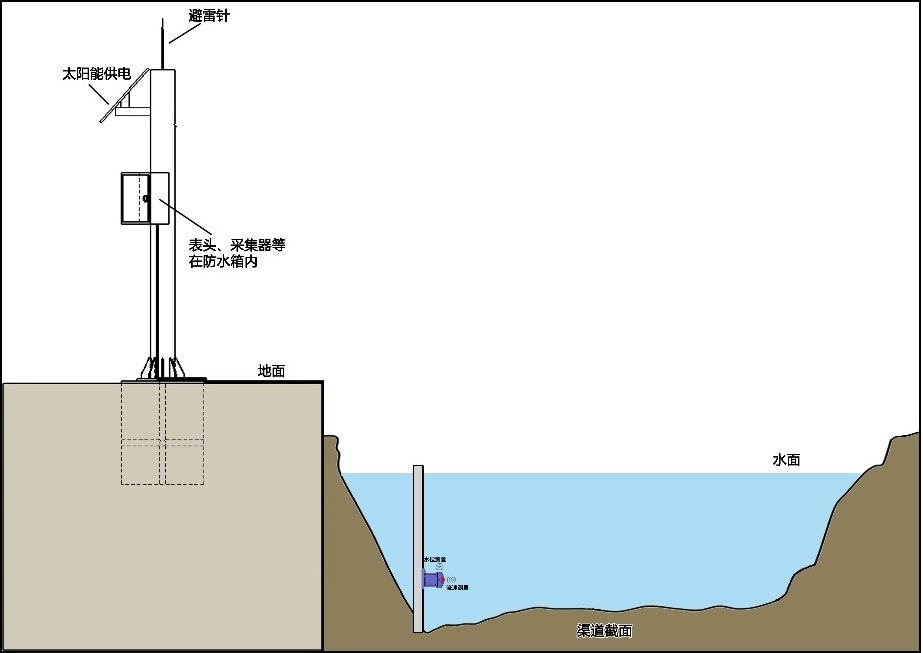

安装示意图
