| 型号 |
LS152 |
用途 |
薄膜测厚仪 |
| 加工定制 |
是 |
厂家 |
德杜 |
LS152真空镀膜在线测厚仪
LS152真空镀膜在线测厚仪测试原理
材料的透过率(光密度)和材料的镀层厚度成一定的比例关系。这样通过监控材料的光学透过率(光密度)来达到监控材料的均匀性，镀层厚度的目的。只要是光能透过的材料，都可以通过监控透光率来监控产品的品质。如卷绕真空镀膜，玻璃镀膜，玻璃生产线等等。

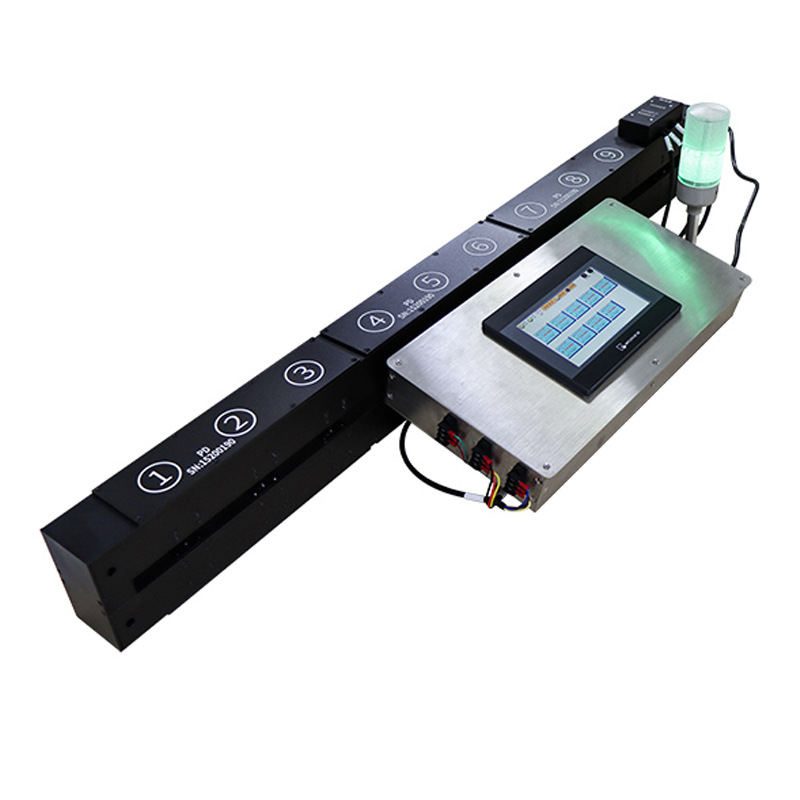

用户可以自由选择测试点的数量，下图为9组测试点的在线测厚仪外观图。设备的实际长度以定制的测试点数量为准。
二、LS152非接触式在线测厚仪结构组成?

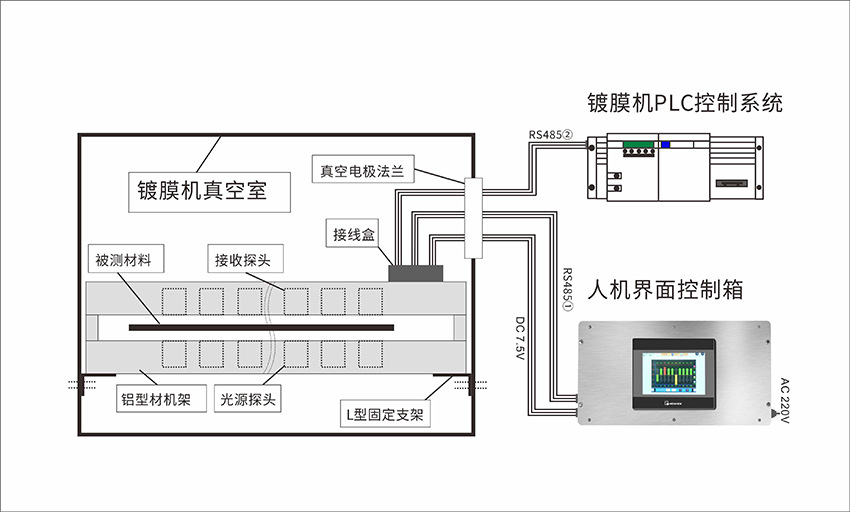

设备分为三部分：探测系统、人机交互设备、电脑实时监控系统；

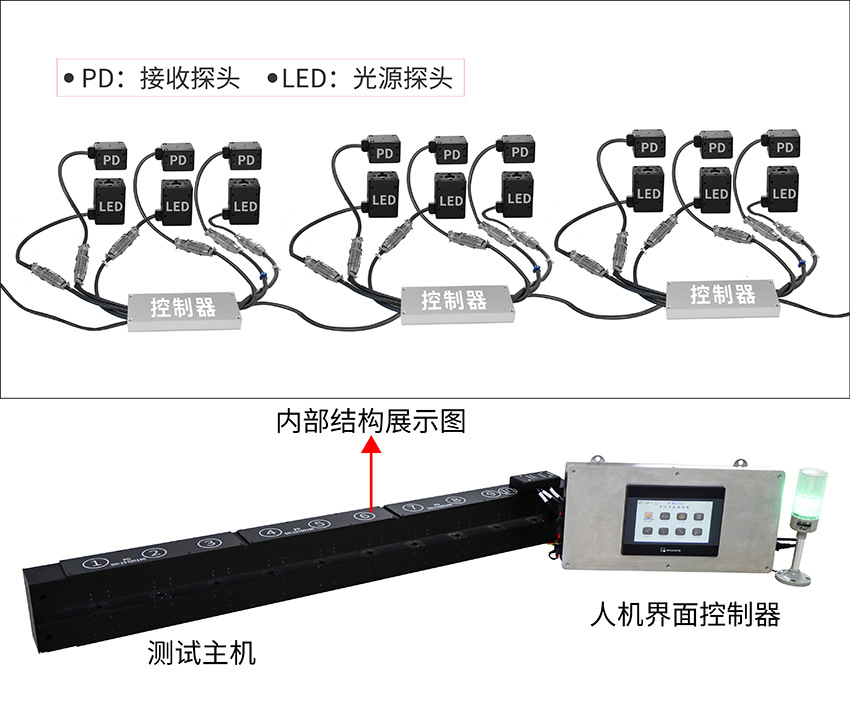

探测系统:主要包括测试点（光源探头+接收探头），控制器和铝支架；
人机界面：7寸LCD人机交互界面，显示各个测试点的透过率和光密度数据；
电脑实时监控系统（选配）：数据记录，分析，报表等功能。
此仪器提供双路的RS485通讯接口，标准的MODBUS通讯协议，方便和PLC，单片机，人机界面，组态王，电脑等通讯。镀膜机可以直接读取此设备的光密度数据，实现控制自动化（闭环控制）。
非接触式在线测厚仪结构组成?三、LS152真空镀膜在线测厚仪图片

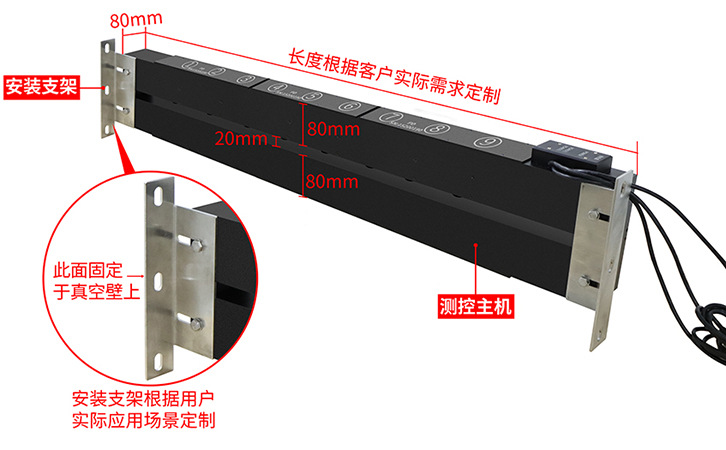

测控主机尺寸及安装方式：
控制器和测试探头内嵌于测控主机内，安装时只需要固定测控主机即可。每台设备均配有安装支架，安装支架根据客户的实际安装需求进行定制。测控主机安装示意图如下：

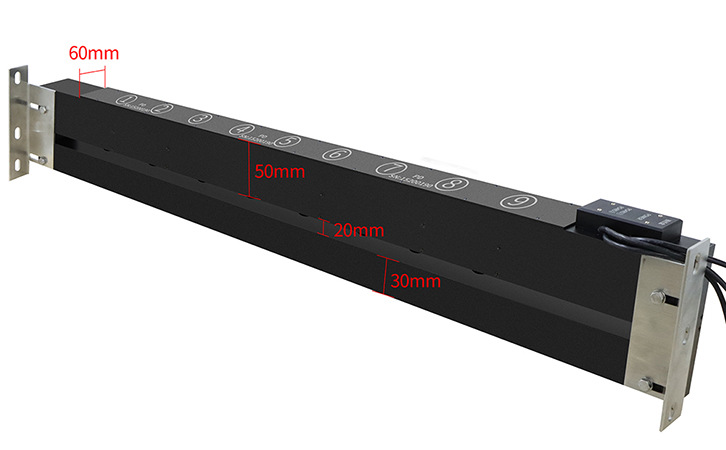

真空镀膜在线测试仪尺寸安装图LS152真空镀膜在线测厚仪可特殊定制的zui小尺寸图如下：
| 测试波长 | 850nm红外线,530nm绿光可选 |
| 测量光斑 | 5mm圆形 |
| 透过率测量精度 | 优于±1%（无色均匀透光物质） |
| 透过率分辨率 | 0.005% |
| 光密度测量范围 | 0.00 OD - 5.00 OD |
| 光密度分辨率 | 0.01 OD for 0.00-3.00 OD0.05 OD for 3.00-5.00 OD |
| zui大测量点数 | 45点 |
| 相邻探头之间距离 | 最小35mm |
| 光源探头和接收探头之间距离 | 20mm |
| 工作温度 | -10℃ ～ 60℃ |
| 存储温度 | -20℃ ～ 70℃ |
| 相对湿度 | 小于85％，不结露 |
| 数据刷新周期 | 普通模式300ms/快速模式100ms |
| 通讯接口 | 双路RS485 |
| 通讯协议 | 支持标准MODBUS协议 |
| 仪器尺寸 | 长(根据客户要求定制)×宽(80mm)×高(180mm) |
| 需真空法兰电极芯数 | 6根(不配电脑监控)9根(配电脑监控) |
| 电源 | 220V AC/50Hz |
