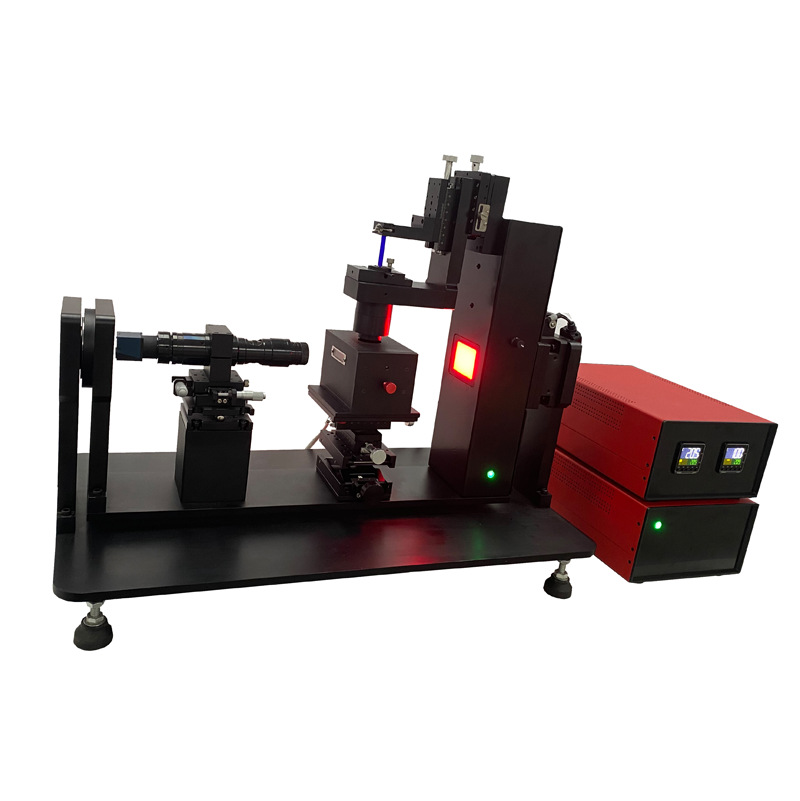

FCA2000A3型接触角测量仪双控温

　　FCA2000A3型接触角测量仪

　　可调亮度的单波长LED光源；图像轮廓更加清晰；使用寿命可达5万小时以上

　　采用德国或日本进口高性能成像芯片，确保成像效果。

　　采用USB3.0标准接口，数据传输速度快，电脑兼容性高

　　高强度航空铝合金结构，表面阳极氧化处理，防腐防锈，坚固耐用

　　仪器配置模块化设计理念，可自由选择不同配置模块

　　接触角分析方法，更适合多种材料接触角测量

　　自动加样，精que计算进样位置，软件能够自动识别基准线及轮廓线，避免无人为误差

　　全程全自动操作测量，直接读取数据结果

　　表面能分析模块，操作简便，计算准确

　　视频快速存储图片数据，可连续性进测试接触角动态变化过程

　　数据可存放数据库，也具有导出和上传功能，测量数据一键导出实验报告

　　提供接触角测量校准样品和检测报告，确保仪器的准确性

　　FCA2000A3型接触角测量仪主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角, 例如块状材料、纤维材料、纺织材料、纳米材料、半导体材料、硅片晶圆材料等，粉末样品在压片后也可测量。同时此系列仪器可测量和计算液体表面/界面张力、固体表面自由能。当液滴自由地处于不受力场影响的空间时，由于界面张力的存在而呈圆球状。但是，当液滴与固体平面接触时，其最终形状取决于液滴内部的内聚力和液滴与固体间的粘附力的相对大小。当一液滴放置在固体平面上时，液滴能自动地在固体表面铺展开来，或以与固体表面成一定接触角的液滴存在。接触角测量仪可以在提高石油开采率、浮选目标矿物质、清洁煤炭处理、生物医药材料、半导体芯片产业、无毒低表面能防污材料的表征方面有重要应用。此外,接触角测量技术在油墨、化妆品、农药、印染、造纸、织物整理、洗涤剂、喷涂、污水处理等行业的表征方面也有重要用途。

　　FCA2000A3型接触角测量仪应用领域

　　该仪器被广泛应用于胶体与界面化学、粉体材料、高分子材料、包装材料及各种新材料的性能检测与科学研究等方面，对石油、印染、医药、喷涂、选矿等行业的科研生产有非常重要的作用主要包括印刷、镀膜、电镀和上漆等表面附着力检测，薄膜、织物、纸张等表面吸附、吸收过程分析，玻璃、液晶屏、触控屏等表面处理效果和清洁度检测，晶圆、PCB板、LED、高精密部件等有机污染检测，亲水铝箔、岩芯、矿物、沥青、绝缘子等润湿性行为分析，偏光片、胶片、眼镜片等表面润湿性和吸附性分析，医药、食品、聚合物等表面竞争、吸附和浸透性分析，表面活性剂如化妆品、乳液、石油等分析与应用，清洁剂如肥皂、洗涤剂等表(界)面张力分析，纤维、碳纤维、玻璃纤维和树脂等表征分析，纳米材料与不同活性剂间湿润性的测定与研究等诸多领域：

　　1、TFT-LCD面板行业：玻璃面板洁净度与镀膜质量测量；TFT打印电路、彩色滤 光片、 ITO导体胶卷等前涂层质量测量。印刷、塑胶行业：表面清洁与附着质量测量；油墨附着度测量；胶水胶体性质相容性测量；染料的紧扣度。半导体产业：晶圆的洁净度测量；HMDS的处理控制；CMP的研究测量、光阻与显影剂的研究化学材料研究：防水与亲水性能材料研究探讨；表面活性与清洁剂的张力、湿性；黏性增强与附着表面能测量IC封装：基质表面洁净度；原子合成氧化识别；BGA焊接表面；环氧化物的附着度测量。

　　FCA2000A3型接触角测量仪符合标准：

　　GB/T 23436-2009 汽车风窗玻璃清洗液

　　GB/T 24368-2009 玻璃表面疏水污染物检测 接触角测量法

　　GB/T 24622-2009 绝缘子表面润湿性测量导则

　　ISO 塑料 薄膜和薄板 电晕处理薄膜的水接触角测量

　　ASTM C 813-1990（2004）使用接触角测量法对玻璃表面疏水污染物进行检测的标准试验方法

　　ASTM d 5946-2009 使用水触角测量仪进行电晕处理聚合物薄膜的标准试验方法

　　ASTM d 7334-2008（2013）使用前进接触角测量涂层、基板和颜料表面可湿性的标准试验方法

　　ASTM d 7490-2013 使用接触角测量固体涂层、基板和颜料的表面张力的标准试验方法

　　ASTM G 205-2010 确定原you的腐蚀性的标准指南

　　ASTM d 724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）

　　ASTM d 5725-1999（2008）使用自动接触角测试仪测定覆盖材料表面湿润度和吸收性的标准试验方法

　　TAPPI T 458 CM-2004 纸张表面的润湿性（接触角法）

　　SY/T 5153-2007 油藏岩石润湿性测定方法

　　YC/T 424-2011 烟用纸表面润湿性能的测定 接触角法

　　样品台尺寸：普通无控温（100mm*100mm），室温-200℃控温平台（加热区域40mm*60mm，空间60mm*100mm*16mm），控温平台外加聚酰亚胺隔热保护套，惰性气体输入接口，加热平台织物夹持机构，0-±90°整体自动滚动平台

　　样品台运动范围：X轴±25mm，手动精度0.1mm；Y轴±25mm，手动精度0.1mm；Z轴45mm，手动精度0.1mm

　　载物样品台自动定位：可实现多位置圆形阵列，矩形阵列，自定义阵列的测量方式

　　接触角测量范围：0-180°

　　接触角显示精度：±0.01°

　　接触角测量精度：±0.1°

　　表面/界面张力测量范围：0-2000mN/m（悬滴法，躺滴法）

　　表面/界面张力显示精度：0.01mN/m

　　表面自由能方法： 一液法，owens二液法，三液法等多种方法可选择

　　光学系统：0.7X-4.5X高清晰定位可变倍镜头

　　光学镜头移动行程：XY轴：±6.25mm

　　光学镜头俯视调整：±6.5°

　　光源系统：60x60厘米LED可调单色冷光源

　　视频系统：USB3.0摄像机+PC软控56-1000帧/秒

　　视频系统像素：302万

　　视频采集方式：手动捕捉，自动捕捉，捕捉速度自由设定间隔时间0.1～3600sec，AVI录制

　　注射进样系统移动方式：高精度自动进样系统，行程25mm，精度±0.01mm

　　注射液滴控制精度：0.01μl~5μl

　　加热注入系统：室温-200摄氏度控温熔融注入系统（含聚酰亚胺隔热保护套）

　　测量软件：AFES20.1.0

　　测量功能：动静态接触角 前进角和后退角，测量滚动角（整体自动滚动平台）

　　测量方法：量角法、三点量高法、一点贯穿法、自动测量法、几何拟合法等多种方法可选

　　测量修正：曲面校正 凹凸面接触角测量，纤维包覆液滴修正

　　测量温度：室温

　　数据处理：左右角对比计算左右角并取平均值，图片和数据自动保存数据库，可excel导出，可打印报告

　　接触角高精密仪器校准片：接触角角度校准标准片3°5°8° 60°90°120°

　　仪器材料：可塑性进口航空铝材，精细表面氧化处理

　　仪器运动结构：仪器整体结构中包含八维运动调整模式

　　仪器扩展：预留扩展接口，模块化可升级

　　仪器外形尺寸：400mm*760mm*400mm

　　仪器重量：25Kg

　　电源：220V3A50Hz

　　售后服务：软件免费升级，大陆地区免费送货上门安装调试，无条件壹年保修，有条件叁年保修

　　FCA2000A3型接触角测量仪配置清单

　　1、usb数字高速工业相机 1个

　　2、连续变倍光学系统 1个

　　3、高精度自动精que进样系统 1个

　　4、室温-200摄氏度熔融注入系统 1套

　　5、室温-200摄氏度控温腔体 1套

　　6、影像分析测量系统应用软件 1个

　　7、说明书及操作手册电子版 1份

　　8、10微升微量进样器 1支

　　9、50微升微量进样器 1支

　　10、100微升微量进样器 1支

　　11、超疏水测试专用工具 1套

　　12、整体自动滚动平台 1套

　　13、高亮LED背景灯 1个

　　14、±90°整体自动滚动平台 1套

　　15、校准标尺 1套
