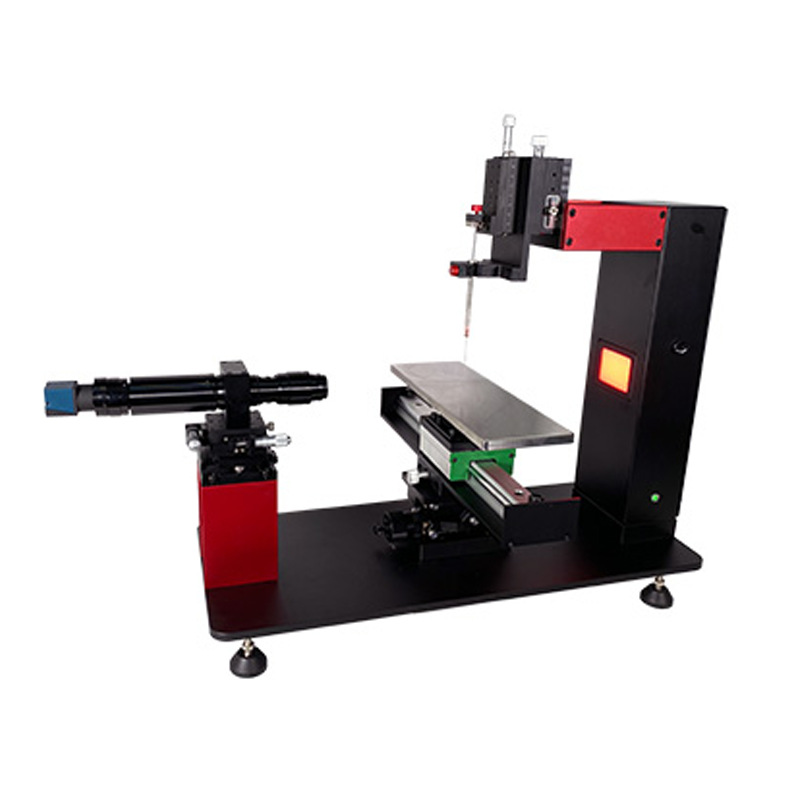

　　FCA2000A2E型接触角测量仪

　　FCA2000A2E型接触角测量仪主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角, 例如块状材料、纤维材料、纺织材料、纳米材料、半导体材料、硅片晶圆材料等，粉末样品在压片后也可测量。同时此系列仪器可测量和计算液体表面/界面张力、固体表面自由能。当液滴自由地处于不受力场影响的空间时，由于界面张力的存在而呈圆球状。但是，当液滴与固体平面接触时，其zui终形状取决于液滴内部的内聚力和液滴与固体间的粘附力的相对大小。当一液滴放置在固体平面上时，液滴能自动地在固体表面铺展开来，或以与固体表面成一定接触角的液滴存在。接触角测量仪可以在提高石油开采率、浮选目标矿物质、清洁煤炭处理、生物医药材料、半导体芯片产业、无毒低表面能防污材料的表征方面有重要应用。此外,接触角测量技术在油墨、化妆品、农药、印染、造纸、织物整理、洗涤剂、喷涂、污水处理等行业的表征方面也有重要用途。

　　FCA2000A2E型接触角测量仪符合标准：

　　GB/T 23436-2009 汽车风窗玻璃清洗液

　　GB/T 24368-2009 玻璃表面疏水污染物检测 接触角测量法

　　GB/T 24622-2009 绝缘子表面润湿性测量导则

　　ISO 塑料 薄膜和薄板 电晕处理薄膜的水接触角测量

　　ASTM C 813-1990（2004）使用接触角测量法对玻璃表面疏水污染物进行检测的标准试验方法

　　ASTM d 5946-2009 使用水触角测量仪进行电晕处理聚合物薄膜的标准试验方法

　　ASTM d 7334-2008（2013）使用前进接触角测量涂层、基板和颜料表面可湿性的标准试验方法

　　ASTM d7490-2013 使用接触角测量固体涂层、基板和颜料的表面张力的标准试验方法

　　ASTM G 205-2010 确定原you的腐蚀性的标准指南

　　ASTM d 724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）

　　ASTM d 5725-1999（2008）使用自动接触角测试仪测定覆盖材料表面湿润度和吸收性的标准试验方法

　　TAPPI T 458 CM-2004 纸张表面的润湿性（接触角法）

　　SY/T 5153-2007 油藏岩石润湿性测定方法

　　YC/T 424-2011 烟用纸表面润湿性能的测定 接触角法

　　样品台尺寸：250mm*100mm，不锈钢镜面平台，具有导线孔位

　　样品台运动范围：X轴±50mm，手动精度0.1mm；Y轴±125mm，手动精度0.1mm；Z轴45mm，手动精度0.1mm

　　接触角测量范围：0-180°

　　接触角显示精度：±0.01°

　　接触角测量精度：±0.1°

　　表面/界面张力测量范围：0-2000mN/m（悬滴法，躺滴法）

　　表面/界面张力显示精度：0.01mN/m

　　表面自由能方法： ASTM一液法，owens二液法，Louis三液法等多种方法可选择

　　光学系统：0.7X-5X高清晰定位可变倍镜头

　　光学镜头移动行程：XY轴：±6.25mm

　　光学镜头俯视调整：±6.5°

　　光源系统：60x60厘米LED可调单色冷光源

　　视频系统：USB3.0摄像机+PC软控54帧/秒（可选配置100帧/秒、300帧/秒、1000帧/秒或更高）

　　视频系统像素：130万，210万，300万，500万可选配置

　　视频采集方式：手动捕捉，自动捕捉，捕捉速度自由设定间隔时间0.1～3600sec，AVI录制

　　注射进样系统移动方式：高精度手动进样系统，行程25mm，精度±0.01mm

　　注射液滴控制精度：0.01μl~5μl

　　测量软件：AFES20.1.0

　　测量功能：动静态接触角 前进角和后退角，测量滚动角（可选配手动和电动滚动平台）

　　测量方法：半角量角法、三点量高法、一点贯穿法、自动测量法、几何拟合法等多种方法可选

　　测量修正：曲面校正 凹凸面接触角测量，纤维包覆液滴修正

　　测量温度：室温（可选200℃/400℃表面电控温系统，液体循环控温平台，加压平台，惰性气体保护平台）

　　数据处理：左右角对比计算左右角并取平均值，图片和数据自动保存数据库，可excel导出，可打印报告

　　仪器材料：可塑性进口航空铝材，精细表面氧化处理

　　仪器运动结构：仪器整体结构中包含八维运动调整模式

　　仪器扩展：预留扩展接口，模块化可升级

　　仪器外形尺寸：400mm*760mm*400mm

　　仪器重量：25Kg

　　电源：220V3A50Hz
