| 型号 |
DY-20 |
类型 |
数显式压力试验机 |
| 控制方式 |
全自动 |
加工定制 |
是 |
| 是否跨境货源 |
否 |
厂家 |
德杜 |

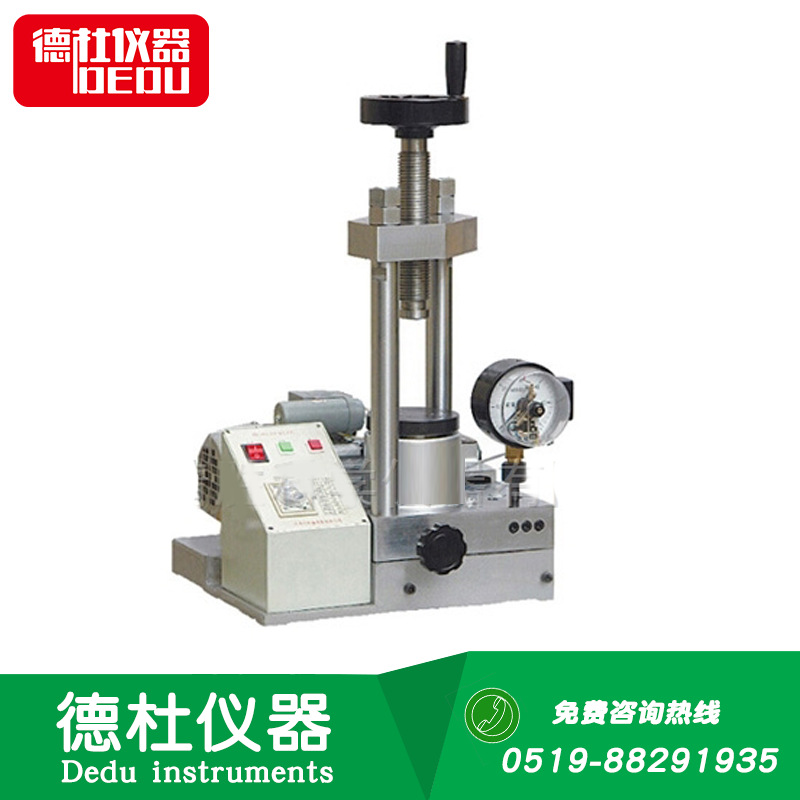

DY-20电动粉末压片机
?DY-20电动粉末压片机 20吨压样机主要应用于实验室小规模分模成型使用、可用于陶瓷、粉末冶金、电池、水泥等行业。
| DY-20
|
技术参数
|
|
压力范围
|
0~20吨（0~33.3MPa）
|
|
电源
|
220V
|
|
功率
|
180W
|
|
活塞直径
|
Φ87mm
|
|
活塞行程
|
20mm
|
|
工作台直径
|
Φ98mm
|
|
工作空间
|
140×140×160mm
|
|
压力稳定性
|
≤1MPa/5min
|
|
重量
|
64公斤
|
|
外形尺寸
|
355×320×510mm
|
压力换算?Pressure conversion
| 油缸实际压力（吨）
|
3
|
6?
|
9
|
12
|
15
|
18
|
20
|
|
压力表示值（MPa）
|
5
|
10
|
15
|
20
|
25
|
30
|
33.3
|
故障排除?Troubleshooting
| 故障
|
原因
|
排除方式
|
|
无压
|
1、油池内油液高度不够或剧烈振动使阀15内进气 2、出油阀16内阀口钢珠密封不严或有异物 3、大活塞升高过渡使阀15内进气
|
1、从注油孔14加30#机油，在按3操作 2、用6mm内六角扳手旋开阀螺钉16，取出弹簧，再用一根6mm左右的铁棒或螺钉，一个头顶住钢珠，另一头附磁铁，吸出钢珠，清洗铁屑或异物，再依次复位 3、用内六角扳手旋开阀螺钉15，注入油后，用手指按住阀口，开动机器，感到非常有力时，再拧紧阀螺钉15即可
|
|
上压不稳且慢
|
1、漏油 2、放油阀7拧紧力不够 3、小柱塞泵内有残留气体 4、大活塞6内有残余气体
|
1、检查漏油处，拧紧或排除 2、拧紧放油阀手轮7 3、将整机后仰90（即表面向上）开动机器数秒（后仰时要拧紧注油孔螺钉14，以防油池向外溢油 4、取下工作台5，拧开顶部大螺钉，关紧放油阀7打压至油液溢出，再拧上顶部螺钉
|
|
达到预定压力 后不停机以至 超过限压
|
1、电接点压力表引线脱落 2、电接点表内部故障 3、继电器触点粘连
|
1、检查接好引线 2、修理或换表 3、更换新继电器
|
油路原理?Circuit Principle
电动机10经减速箱13及斜盘来驱动双柱塞泵，液压油经吸油阀15及出油阀16压入大油缸中产生压力，电接点压力表11显示并控制系统中压强，达到所设定的压力后电动机10自动停止工作，松开放油阀7卸压后，大活塞6自动复位。
?
操作说明?Operating Instructions
（1）电源插座必须有可靠接地
（2）松开注油孔螺钉14
（3）将电接点压力表的上限指针调到所需压力位置
（4）将模具或需加油物品放在工作台5上，并旋紧丝杠3
（5）拧紧放油阀7
（6）闭合电源开关1按下启动开关即可工作当达到设定压力时电机停止工作
（7）松开放油阀7，按下停止按钮，工作完毕
?
注意事项?Notes
（1）使用前应仔细阅读说明书
（2）检查电源是否可靠接地，以保证人身安全
（3）使用前需松开注油孔螺钉，以保证机器正常运转
（4）注意压力表上限（DY-20型?33.3MPa? DY-30型?35MPa）否则会发生危险
（5）注意大活塞的 升程为20mm超出后将影响大活塞的自动复位
（6）应保证变速箱中的足够的润滑油
（7）应保持系统中液压油的清洁，液压油为30#机油
?
