煤的罗加指数测定BYTNJ-2A粘结指数测定仪-煤炭化验设备

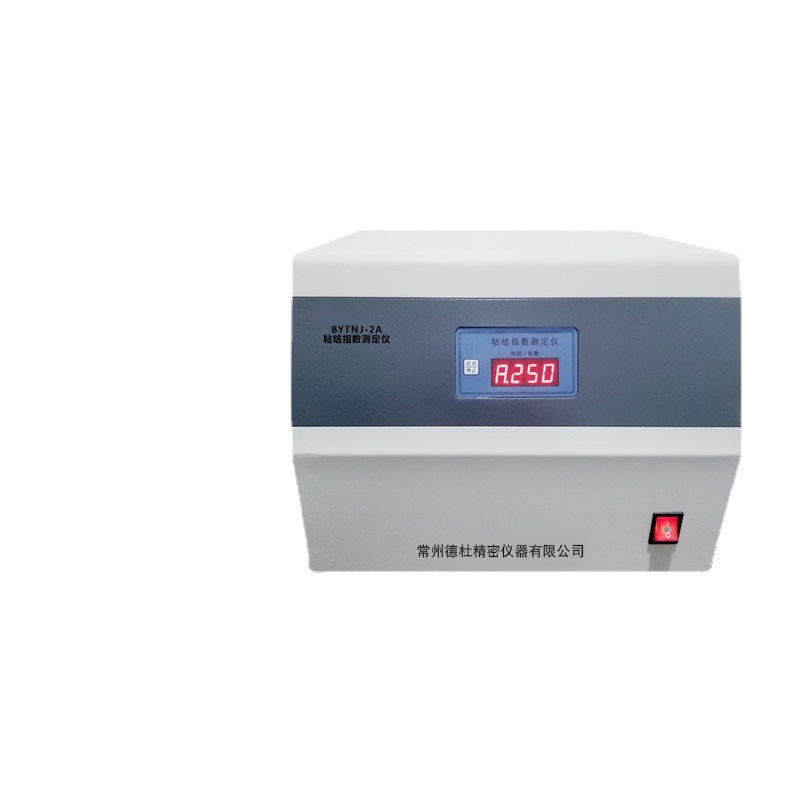

BYTNJ-2A粘结指数测定仪

　　1、采用智能微处理器、霍尔转速开关、无触点控制开关、掉电保护装置、免维护等新技术设备。

　　2、能动态显示及时转速、时间及转数。

　　3、仪器性能稳定可靠、功能完善、一个按键即可完成全部操作。

　　4、在同类产品中显示小巧轻便，节省空间，增加了便携性。

　　BYTNJ-2A粘结指数测定仪适用于煤炭、冶金、焦化及科研单位实验室炼焦用煤的粘结能力——罗加指数及粘结指数的测定。

　　转鼓转速：50±2r/min

　　预置转数：250转

　　转鼓转数显示方法：数码管显示

　　终止信号：蜂鸣器声

　　电 源：220V±10%50HZ

　　功 率：约28W

　　机械性能：震动用噪音小，转动平稳

　　外型尺寸：（主机）530mm×410mm×310mm

　　(静压）300mm×300mm×200mm

　　重 量：（主机）约20Kg

粘结指数测定仪的实验步骤

　　1、先称取5g专用无烟煤，再称取1g试验煤样放入坩埚，质量应称准0.001g。

　　2、用搅拌丝将坩埚内的混合物搅拌2min。搅拌方法是：坩埚作45°左右倾斜，逆时针方向转动，每分钟约15转，搅拌丝按同样倾角作顺时针方向转动，每分钟约150转，搅拌时，搅拌丝的圆环接触坩埚壁与底相连接的圆弧部分。约经1 min45 s 后。一边继续搅拌，一边将坩埚与搅拌丝逐渐转到垂直位置，约2 min 时，搅拌结束，亦可达到用同样搅拌效果的机械装置进行搅拌。在搅拌时，应防止煤样外溅。

　　3、搅拌后，将坩埚壁上煤粉用刷子轻轻扫下，用搅拌丝将混合物小心地拨平，并使沿坩埚壁的层面略低1mm~2mm，以便压块将混合物压紧后，是煤样表面处于同一平面。

　　4、用镊子夹压块于坩埚中间。然后将其置于压力器，将压杆轻轻放下，静压30 s。

　　5、加压结束后，压块仍留在混合物上，加上坩埚盖。注意从搅拌时开始，带有混合物的坩埚，应轻拿轻放，避免受到撞击与振动。

　　6、将带盖的坩埚放置在坩埚架中，用带手柄的平铲或夹子托起坩埚架，放入预先升温到850℃的马弗炉内的恒温区。要求6 min内，炉温应恢复到850℃，以后炉温应保持在（850±10）℃。从放入坩埚开始计时，焦化15 min之后，将坩埚从马弗炉中取出，放置冷却到室温。若不立即进行转股实验，则将坩埚放入干燥器中。马弗炉温度测量点，应在两行坩埚中。炉温应定期校正。

　　7、从冷却后的坩埚中取出压块。当压块上附有焦屑时，应刷入坩埚内。称量焦渣总质量，然后将其放入转股内，进行 次转鼓试验，转股试验后的焦块用1mm圆孔筛进行筛分，再称量筛上物质量，然后，将其放入转股进行第二次转股试验，重复筛分、称量操作。每次转股试验5 min 即250转。质量均称准到0.01g 。

　　8、结果表述

　　粘结指数（G）按式（1）计算：G=10+(30m1+70m2)/m

　　式中：；m1—— 次转鼓试验后，筛上部分的重量，g;

　　m2——第二次转鼓试验后，筛上部分的重量，g。

　　m——焦化处理后焦渣总重，g；

　　计算结果保留壹位小数。
