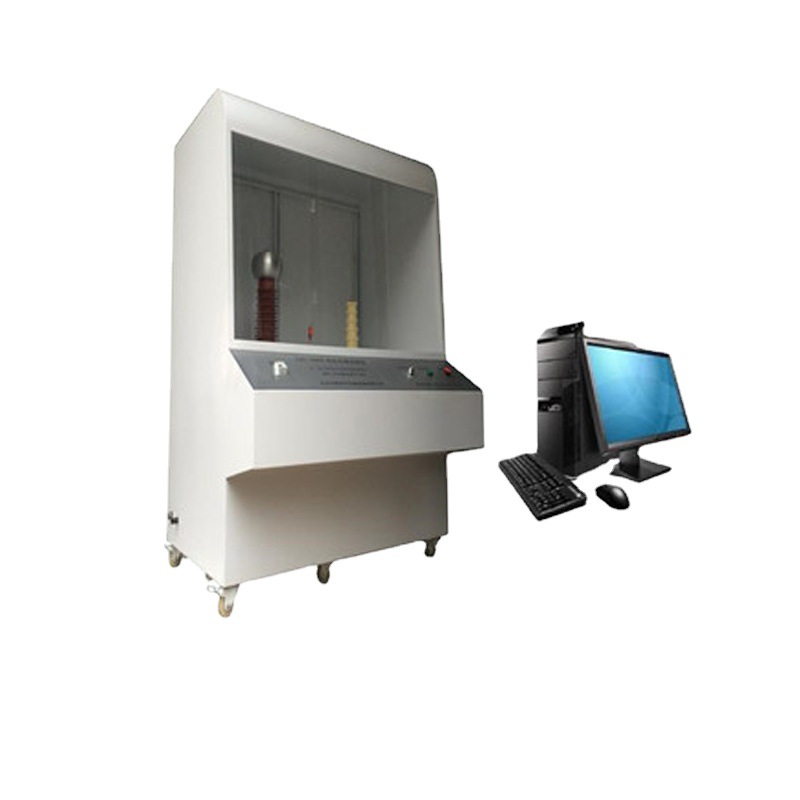

LJC-100kv塑料薄膜、陶瓷电压击穿试验仪

　　LJC-100kv电压击穿试验仪

　　采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类.生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。本产品采用直流伺服电机加载减速机构，保证了zui新标准里面关于极慢速试验和极快速试验的zui新要求，保证用户可以自由选择升压速率。

　　满足标准：

　　满足GB1408.1-2006《绝缘材料电气强度试验方法，第1部分；工频下试验》 第2部分：对应用直流电压试验的附加要求》、GB/T1695-2005《 硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、HG/T 3330绝缘漆漆膜击穿强度测定法、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM 149标准要求设计制造。

　　主要适用于固体绝缘材料如：电线套管、树脂和胶、浸渍纤维制品、云母及其制品、塑料薄膜、陶瓷、玻璃、绝缘漆、硫化橡胶、电缆纸、绝缘漆漆膜、硬质橡胶、纸板等绝缘介质在空气或液体介质中，测量工频（48~62Hz）或对应直流电压下击穿强度和耐电压时间。适用于连续均匀升压或逐级升压的方式，对试样施加交流/或直流，电压直至击穿，测量击穿电压值，计算试样的击穿强度；用迅速升压的方法，将电压升到规定值，保持一定的时间试样不击穿，定此时规定值为试样的耐电压值。

　　基本功能：

　　由电脑控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。并且能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

　　符合国标：GB/T1408-2006、ASTM 149

　　试验方式：直流/交流：击穿试验、耐压试验、阶梯试验

　　显示方式：曲线/数据显示，数据打印。

　　试验空间：绝缘油/空气

　　升压速率：0.1KV/S-3KV/S

　　电压精度：1.5%

　　关于击穿电压测试术语、定义及类型：

　　1、耐电压值： 将电压升高到规定值，保持一定时间试样未被击穿，称此电压值为试样的耐电压值；

　　2、击穿电压： 试样在某一电压作用下被击穿，此时的电压值称击穿电压；

　　3、击穿电压强度： 试样的击穿电压与其厚度之比，称电压强度，以KV/mm表示。

　　1、设备输入电压： 220V (普通试验室电源均可兼容)；

　　2、试验电压方式： 交流 0--100 KV；

　　直流 0--100 KV；

　　3、电器容量：10KVA；

　　4、试验方法：0-100KV全量程可调(采用高精度电压采样器件)；

　　5、击穿及耐压试验升压速率：

　　0.1 KV/S

　　0.2 KV/S

　　0.5 KV/S

　　1.5 KV/S

　　2 KV/S

　　2.5 KV/S

　　3.0 KV/S(此项满足zui新标准里面极快速升压试验要求)；

　　6、试验方式：

　　直流试验：1、匀速升压 2、阶梯升压 3、耐压试验

　　交流试验：1、匀速升压 2、阶梯升压 3、耐压试验

　　注：根据不同行业的标准，我们可以根据用户的要求，依据贵行业标准，为您定制行业标准所需的特殊测试功能。

　　7、过电流保护装置应有足够灵敏度以保证试样击穿时在0.1S内切断电源。

　　8、本仪器采用无触点原件匀速调压方式

　　09、支持短时间内短路试验要求。

　　10、电压测量误差： 1.5%。

　　11、试验电压连续可调：0-100 KV

　　12、耐压时间设定：0-6小时(可通过软件连续设定)。

　　13、主机尺寸：约1000mm*800mm*1900mm（长宽高）。

　　14、主机重量：约150KG。

　　15、九级安全防护措施：

　　(1) 超压保护

　　(2)试验过流保护

　　(3)试验短路保护

　　(4)安全门开启保护

　　(5)软件误操作保护

　　(6)零电压复位保护

　　(7)试验结束放电保护

　　(8)独立保护接地

　　(9)试验完成后电磁放电

　　试验方式：

　　1、绝缘试样空气中击穿、耐压试验或阶梯试验；

　　2、绝缘试样浸油中击穿、耐压试验或阶梯试验；

　　注：根据用户要求，可定制其他试验方式。

　　试验软件：

　　1、试验软件是新研发的功能强大、操作简单、显示直观的试验软件系统；

　　2、采用计算机控制通过人机对话方式，完成对绝缘介质工频电压击穿，工频耐压试验；

　　3、本仪器在试验过程中可对升压击穿过程绘制实时曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性；

　　4、可以随时调取当前及历史试验数据进行查看，编辑及修改参数；

　　5、试验过程中可以随时修改试验条件及存储路径及自动存储试验结果；

　　6、试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果；

　　7、可设置操作口令，做到专机专人操作，避免无关人员误操作；

　　8、试验报告格式灵活可变，适用于不同用户的不同需求；

　　9、可对一组试验中曲线数据的有效与否进行人为选定；

　　10、试验结果数据可导入EXECL,WORD文档编辑；

　　11、过电流保护装置有足够的灵敏度，能够保证试样击穿时在0.1S内切断电源；

　　12、仪器运行的持久性: 仪器可连续运行使用，不需为保护仪器而定期停机；

　　注：其它未尽事宜请联系我们，我们将竭诚为您服务。
