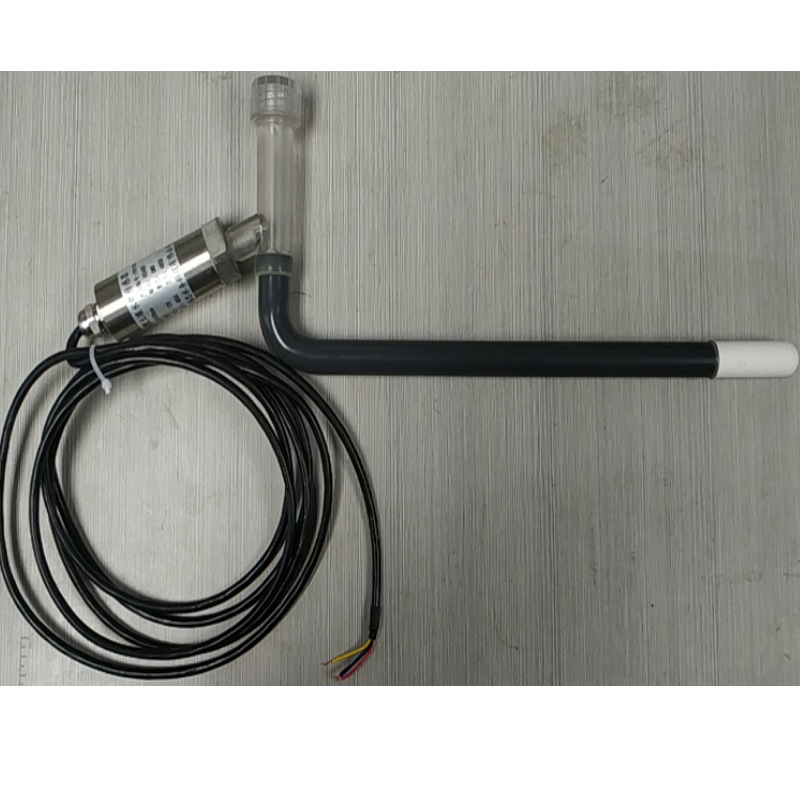

　　HYC—02土壤张力计（土壤水势传感器）

　　原理与结构图

　　压电式土壤张力计由陶土头、压阻传感器等部件组成。

　　陶土头：是仪器的感应部件，具有许多细小的孔隙，陶土头被水侵润后，在孔隙中形成一层水膜，当充满水而且密封的土壤湿度计插入水分不饱和土壤时，水膜便与土壤水连结起来，使仪器内部产生负压。

　　压阻传感器：将负压力值转换成485电信号输出。

　　仪器具有结构简单，灵敏度较高，使用方便等优点，可以定点定位连续测定土壤水分吸力，及时反映土壤水分动态变化。为灌溉、排水、调节作物生长提供必要的科学根据。

　　压电式土壤张力计的特点及技术参数：

　　㈠ 本仪器采用的压力传感器模块具有以下特点：

　　XGZP型压力传感器模块采用DP封装形式，压力传惑器作为敏惑元件并集成了数字调理芯片，PCB板的2面分别安装有S0P封装的压力传感器与信号处理电路芯片，对传感器的偏移、灵敏度、温漂和非线性进行数字补偿，以供电电压为参考，产生一个经过校准、温度补偿后的标准电压信号。

　　通常土壤水势的吸力值采用土壤张力计真空表读数或U型玻璃管中shui银柱高低来人工读数。显然，这样的土壤张力计不能连续地记录土壤湿度的动态变化过程。而压电式土壤张力计能将测得的土壤吸力值转变为电压信号输出，可以连续记录土壤水势变化过程。这为研究者提供田间土壤水势的动态资料，可进行土壤水分模型试验，土壤持水曲线和渗透速度等测定，节省了大量的测量和读数时间。

　　HYC—02型压电式土壤张力计采用的是将电压信号经过A/D转换器与接口电路输入微型计算机，进行数据处理，作为数据库或进行复杂的数值运算，与灌溉系统联接起来，实现微机控制的闭环自动灌溉系统。

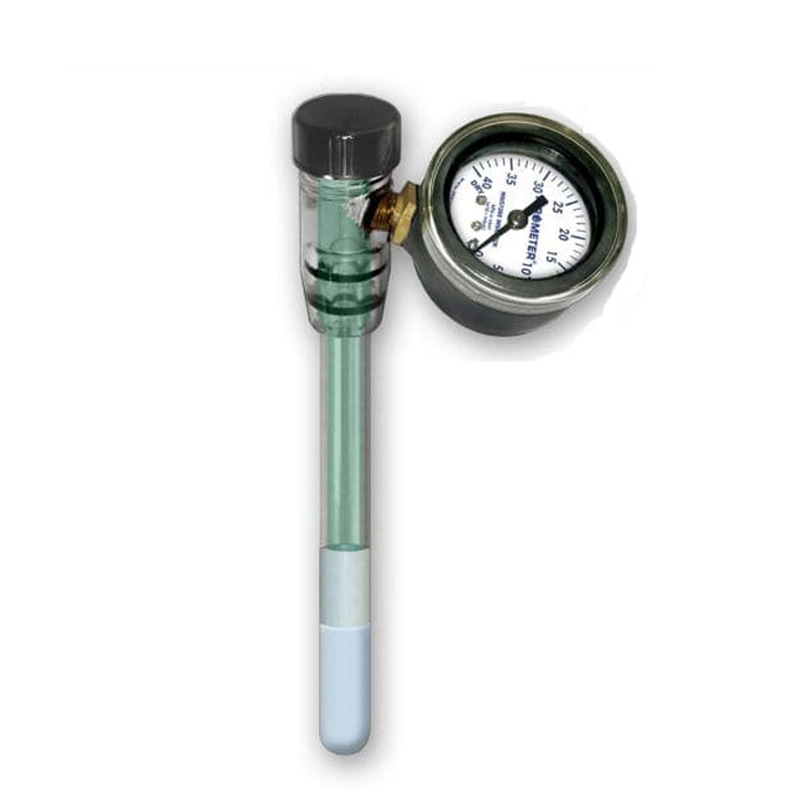

　　该仪器是在HYC—01型真空表式张力计基础上研发的新型仪器。用压电传感器代替真空表，用自动数据采集系统代替人工观测，实现了上述自动连续记录土壤吸力数据的功能。

　　HYC—02型压电式土壤张力计具备原位补水的功能，在冬季停用时也可抽干张力计内的余水，防止冻裂损坏。

　　测量范围: 0～-100Kpa

　　输出信号: 0.5～4.5V

　　供电电压：5±0.25V DC

　　zui大工作电流：3mA

　　测量精度：±1.0%Span

　　零点漂移：±0.03%FS/℃

　　满量程漂移：±0.03%FS/℃

　　长期稳定性（1年）：±1.0%Span

　　过载压力：3X Rated （量程≤500 Kpa ）

　　补偿温度：－10℃~+85℃

　　工作温度：－20℃~+100℃

　　储存温度：－40℃~+125℃

　　密封等级: IP65

　　出线方式(信号接口): 四芯屏蔽线、四芯航空接插件

　　接线： 1 电源 DC5±0.25V (+)——红色线

　　2 电源 DC5±0.25V (--)——黑色

　　3 信号输出 RS485 (A)——黄色

　　4 信号输出 RS485 (B)——蓝色。
