| 品牌 |
德杜 |
型号 |
GCSTE-D |
| 货号 |
3222 |
材质 |
不锈钢 |
| 加工定制 |
是 |
是否进口 |
否 |

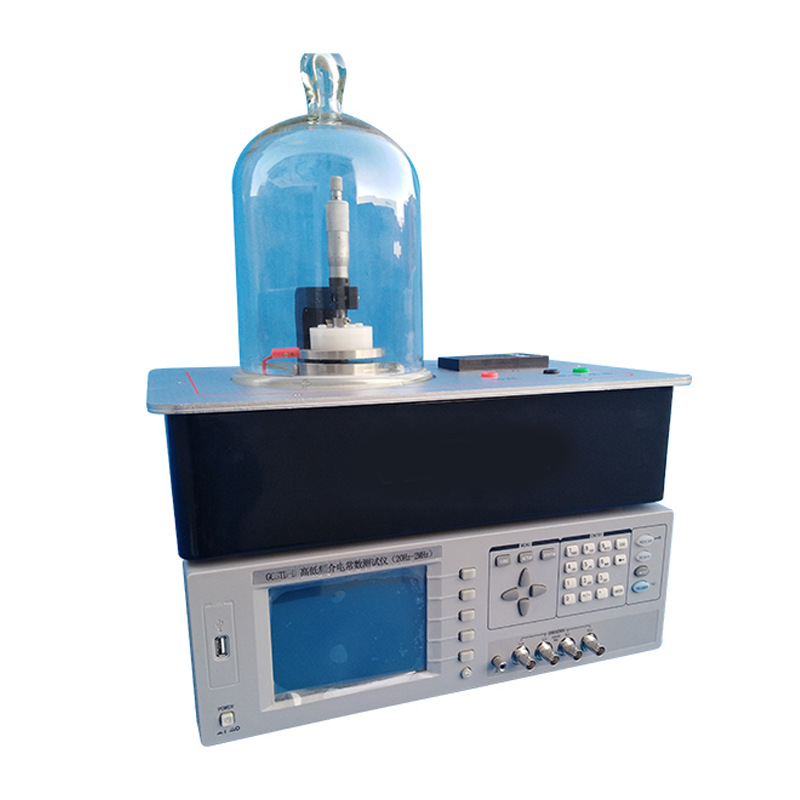

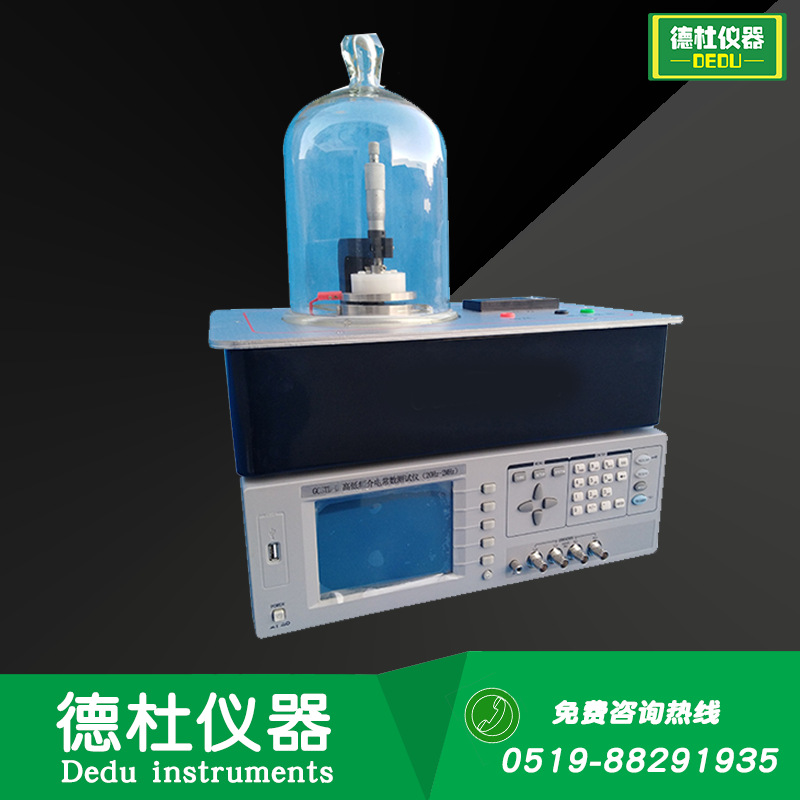

高低频介电常数测试仪 GCSTE-D
■ 测试频率20Hz～2MHz，10mHz步进
■ 测试电平10mV～5V, 1mV步进
■ 基本准确度0.1%
■ zui高达200次/s的测量速度
■ 320×240点阵大型图形LCD显示
■ 五位读数分辨率
■ 可测量22种阻抗参数组合
■ 四种信号源输出阻抗
■ 10点列表扫描测试功能
■ 内部自带直流偏置源
■ 外置偏流源至40A(配置两台TH1776)(选件)
■ 电压或电流的自动电平调整(ALC)功能
■ V、I测试信号电平监视功能
■ 图形扫描分析功能
■ 20组内部仪器设定可供储存/读取
■ 内建比较器,10档分选及计数功能
■ 多种通讯接口方便用户联机使用
■ 2m/4m测试电缆扩展(选件)
■ 中英文可选操作界面
■ 可通过USB HOST 自动升级仪器工作程序
满足标准：
GBT 1409-2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法
GB/T1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法
ASTM 150/IEC 60250固体电绝缘材料的(恒久电介质)的交流损耗特性和介电常数的测试方法
二、试验方法：
接触法：适用于厚度均匀、上下表面平整、光滑材料
非接触法：适用于上下表面不平整、不光滑材料

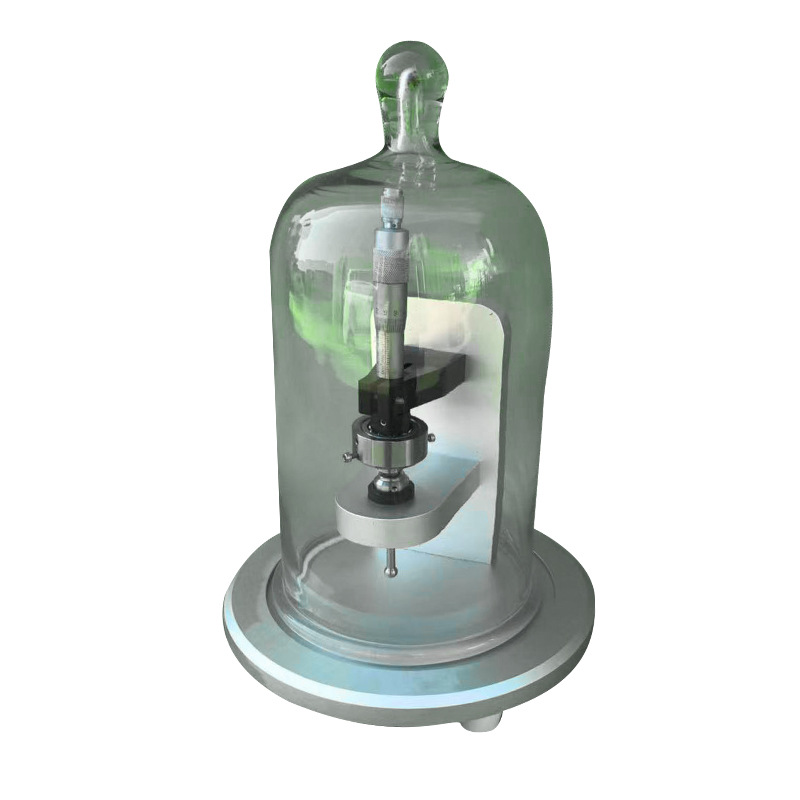

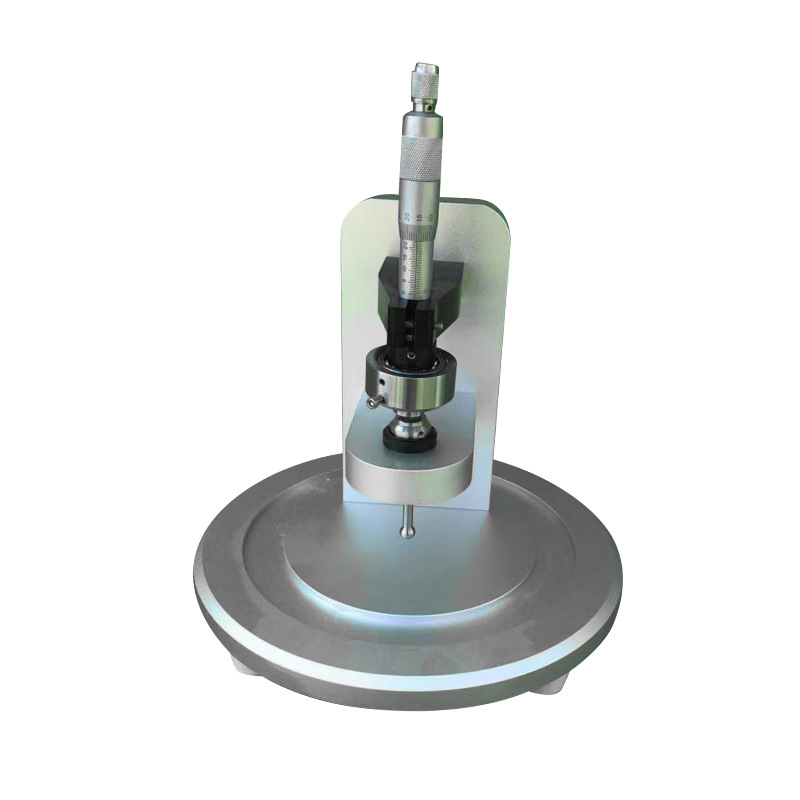

电极类型：固定电极-测量电极φ38mm/φ50mm(标配电极1套，标配为38mm)
液体电极-液体容量15ml
粉体电极-根据样品量可配专用电极
试样类型：固体、液体、粉体、膏体/规则物或者不规则物
测试电极:电极自带加热功能,zui高温度200度,可以自行设定
| 测试参数
|
C, L, R,Z,Y,X,B, G, D, Q, θ,DCR
| |
|
测试频率
|
20 Hz～2MHz,10mHz步进
| |
|
测试信号电
|
f≤1MHz
|
10mV～5V,±（10%+10mV）
|
|
平
|
f>1MHz
|
10mV～1V,±（20%+10mV)
|
|
输出阻抗
|
10Ω, 30Ω, 50Ω, 100Ω
| |
|
基本准确度
|
0.1%
| |
|
L
|
0.0001 uH ～ 9.9999kH
| |
|
C
|
0.0001 pF ～ 9.9999F
| |
|
R,X,Z,DCR
|
0.0001 Ω ～ 99.999 MΩ
| |
|
显示范围
|
Y, B, G
|
0.0001 nS ～ 99.999 S
|
|
D
|
0.0001 ～ 9.9999
| |
|
Q
|
0.0001 ～ 99999
| |
|
θ
|
-179.99°～ 179.99°
| |
|
测量速度
|
快速: 200次/s（f﹥30kHz） ,100次/s（f﹥1kHz） 中速: 25次/s, 慢速: 5次/s
| |
|
校准功能
|
开路 / 短路点频、扫频清零，负载校准
| |
|
等效方式
|
串联方式, 并联方式
| |
|
量程方式
|
自动, 保持
| |
|
显示方式
|
直读, Δ, Δ%
| |
|
触发方式
|
内部, 手动, 外部, 总线
| |
|
内部直流偏
|
电压模式
|
-5V ～ +5V, ±(10%+10mV), 1mV步进
|
|
置源
|
电流模式（内阻为50Ω）
|
-100mA ～ +100mA, ±(10%+0.2mA),20uA步进
|
|
比较器功能
|
10档分选及计数功能
| |
|
显示器
|
320×240点阵图形LCD显示
| |
|
存储器
|
可保存20组仪器设定值
| |
|
USB DEVICE( USBTMC and USBCDC support)
| ||
|
USB HOST(FAT16 and FAT32 support)
| ||
|
接口
|
LAN(LXI class C support)
| |
|
RS232C
| ||
|
HANDLER
| ||
测试材料：
无源元件：电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评gu和性能分析。
半导体元件：变容二极管的C-VDC特性；晶体管或集成电路的寄生参数分析
其它元件：印制电路板、继电器、开关、电缆、电池等的阻抗评gu
介质材料：塑料、陶瓷和其它材料的介电常数和损耗角评gu
磁性材料：铁氧体、非晶体和其它磁性材料的导磁率和损耗角评gu
半导体材料：半导体材料的介电常数、导电率和C-V特性
液晶材料：液晶单元的介电常数、弹性常数等C-V特性
随机配置
1、主机：1台
2、测试电极：1套
3、数据线：1套
4、电源线：1根
5、合格证：一份
6、测试系统：一套
