| 品牌 |
德杜 |
型号 |
GCSTD-B |
| 货号 |
222 |
材质 |
不锈钢 |
| 安装方式 |
台式 |
加工定制 |
是 |
| 是否进口 |
否 |
|

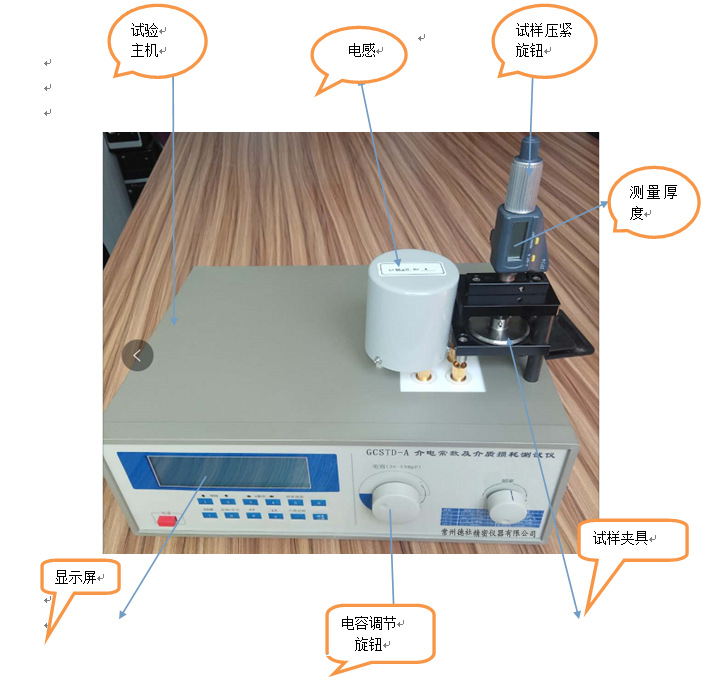

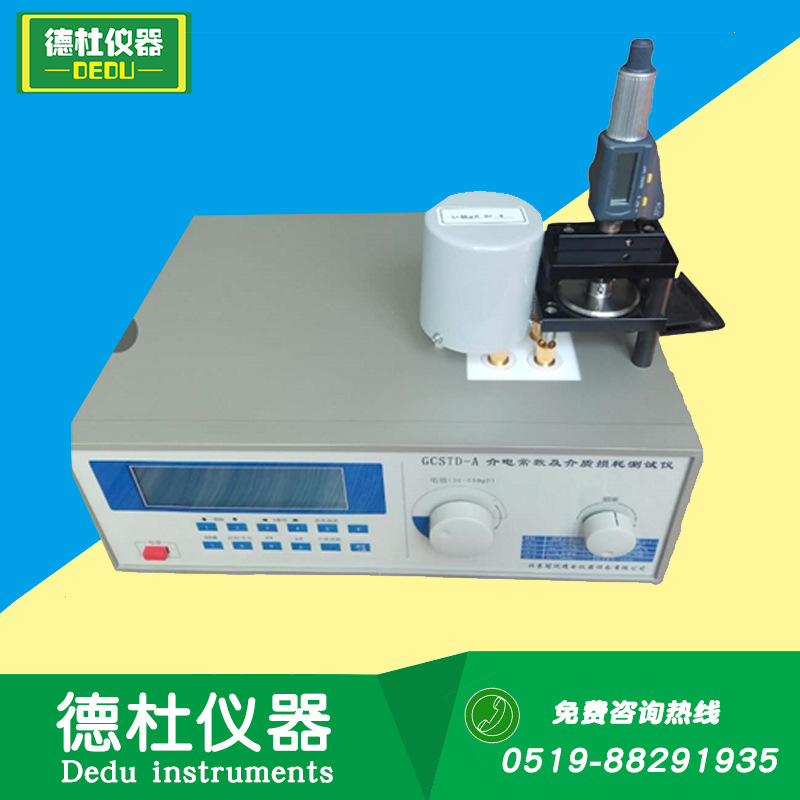

GCSTD-B介电常数测试仪及介质损耗测试仪
主要用于测量非金属材料的介电常数（ε）和介质损耗（tanδ）
该仪器用于科研机关、学校、工厂等单位对无机非金属新材料性能的应用研究。
介质损耗和介电常数是各种电瓷、装置瓷、电容器等陶瓷，还有复合材料等的一项重要的物理性质，通过测定介质损耗角正切tanδ及介电常数（ε），可进一步了解影响介质损耗和介电常数的各种因素，为提高材料的性能提供依据；
仪器的基本原理是采用高频谐振法，并提供了，通用、多用途、多量程的阻抗测试。
它以单片计算机作为仪器的控制，测量核心采用了频率数字锁定，标准频率测试点自动设定，谐振点自动搜索，Q值量程自动转换，数值显示等新技术，改进了调谐回路，使得调谐测试回路的残余电感减至zui低，并保留了原Q表中自动稳幅等技术，使得新仪器在使用时更为方便，测量值更为jin。仪器能在较高的测试频率条件下，测量高频电感或谐振回路的Q值，电感器的电感量和分布电容量，电容器的电容量和损耗角正切值，电工材料的高频介质损耗，高频回路有效并联及串联电阻，传输线的特性阻抗等。
满足标准：
GBT 1409-2006测量电气绝缘材料在工频、音频、高频（包括米波波长在内）下电容率和介质损耗因数的推荐方法
GB/T1693-2007 硫化橡胶 介电常数和介质损耗角正切值的测定方法
ASTM 150/IEC 60250固体电绝缘材料的(恒久电介质)的交流损耗特性和介电常数的测试方法
| 功能名称：
|
GCSTD-A
|
GCSTD-AI
|
GCSTD-B
|
|
信号源范围DDS数字合成信号
|
10KHZ-70MHz
|
10KHZ-110MHz
|
100KHZ-160MHz
|
|
信号源频率覆盖比
|
7000:1
|
11000:1
|
16000:1
|
|
信号源频率精度 6位有效数
|
3×10-5 ±1个字
|
3×10-5 ±1个字
|
3×10-5 ±1个字
|
|
Q测量范围
|
1-1000自动/手动量程
|
1-1000自动/手动量程
|
1-1000自动/手动量程
|
|
Q分辨率
|
4位有效数,分辨率0.1
|
4位有效数,分辨率0.1
|
4位有效数,分辨率0.1
|
|
Q测量工作误差
|
<5%
|
<5%
|
<5%
|
|
电感测量范围 4位有效数,分辨率0.1nH
|
1nH-8.4H , 分辨率0.1nH
|
1nH-8.4H 分辨率0.1nH
|
1nH-140mH分辨率0.1nH
|
|
电感测量误差
|
<5%
|
<5%
|
<5%
|
|
调谐电容
|
主电容30-540pF
|
主电容30-540pF
|
主电容17-240pF
|
|
电容直接测量范围
|
1pF～2.5uF
|
1pF～2.5uF
|
1pF～25nF
|
|
调谐电容误差 分辨率
|
±1 pF或<1% 0.1pF
|
±1 pF或<1% 0.1pF
|
±1 pF或<1% 0.1pF
|
|
谐振点搜索
|
自动扫描
|
自动扫描
|
自动扫描
|
|
Q合格预置范围
|
5-1000声光提示
|
5-1000声光提示
|
5-1000声光提示
|
|
Q量程切换
|
自动/手动
|
自动/手动
|
自动/手动
|
|
LCD显示参数
|
F，L，C，Q，Lt，Ct波段等
|
F，L，C，Q，Lt，Ct波段等
|
F，L，C，Q，Lt，Ct波段等
|
|
自身残余电感和测试引线电感的 自动扣除功能(du创)
|
有
|
有
|
有
|
|
大电容值直接测量显示功能(DU创)
|
测量值可达2.5uF
|
测量值可达2.5uF
|
测量值可达25nF
|
|
介质损耗系数
|
精度 万分之五
|
精度 万分之五
|
精度 万分之五
|
备注说明:
三种不同型号的仪器,主要区别是频率不同,根据自己测试频率,选择合适的型号
电极规格
固体：材料测量直径Φ38mm 可选；厚度可调 ≥ 15mm
液体：测量极片直径 Φ38mm； 液体杯内径Φ48mm 、深7mm（选配）
粉体：测量极片直径 Φ38mm； 液体杯内径Φ48mm 、深7mm（选配）
试样要求：固体样品厚度要求：0.5-15MM
产品配置：
1、测试主机：一台
2、测试电感：9个
3、测试夹具：1套（标配固体测试夹具一套）
其它规格：
1、 环境温度：0℃～+40℃；
2、相对湿度：<80％；
