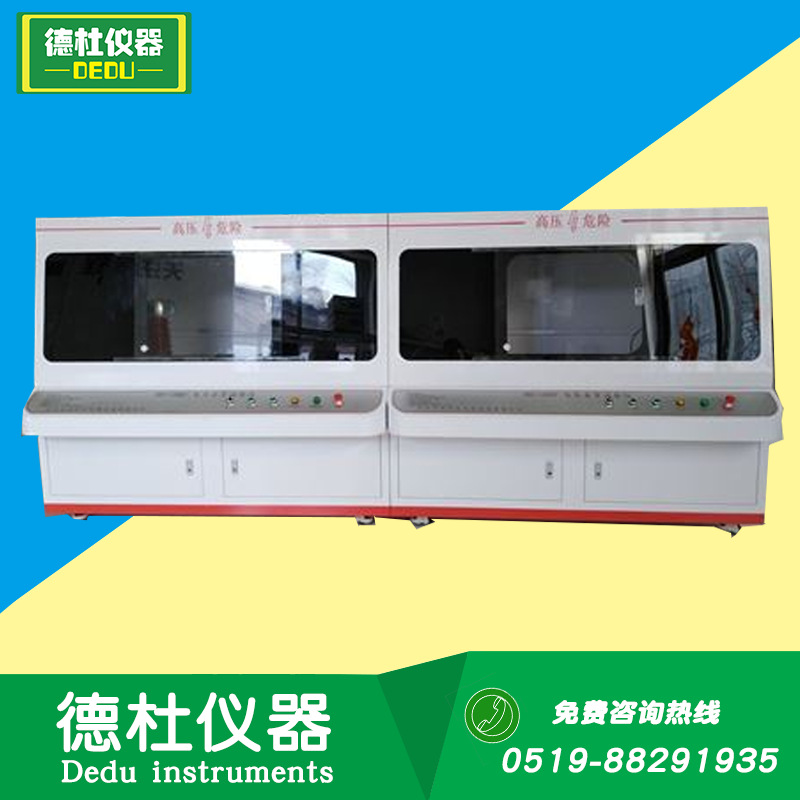

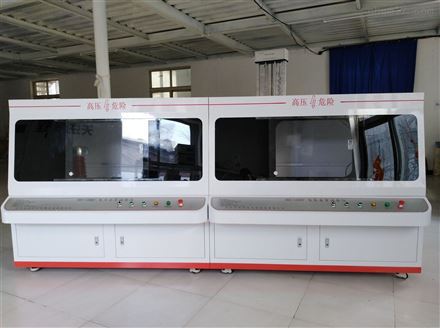

微机控制电压击穿试验仪DDK-100KV(10万伏)

电压击穿试验仪DDK-100KV

软件功能:

　　01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

　　02、曲线显示：在实验过程中可以动态显示试验曲线

　　03、数据导出：可以对试验结果导入EXCEL表格

　　04、实验报告：可以人为设置报告名称，并对实验报告进行打印

　　05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

　　06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

　　07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

　　08、试样设置：可对不同标准的试样参数灵活设置

　　09、标准选择：含有不同标准，可根据需求自行选择

电压击穿试验仪主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

　　本仪器由电脑控制，是全新第二代介电击穿检测仪器，本仪器电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。

　　本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

满足标准：

　　GB/T 1408-2006 绝缘材料电气强度试验方法

　　GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

　　GB/T3333 电缆纸工频电压击穿试验方法

　　HG/T 3330绝缘漆漆膜击穿强度测定法

　　GB/T 12656 电容器纸工频电压击穿试验方法

　　01、输入电压： 交流 220 V

　　02、输出电压： 交流 0--100 KV ;

　　直流 0—100 KV

　　03、电器容量： 5KVA

　　04、高压分级： 0--5KV； 0-10KV； 0--20KV；0--50KV ；0—100KV

　　05、升压速率：10-5000V，在此区间内可以手动设置

　　06、试验方式：

　　直流试验：1、匀速升压 2、梯度升压 3、耐压试验

　　交流试验：1、匀速升压 2、梯度升压 3、耐压试验

　　07、判停方式两种：1、电压判停 2、电流判停

　　08、电压电流采集方式：光电隔离采集，有效保证控制系统的安全性和可靠性。

　　09、试验介质：空气，试验油

　　10、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

　　11、采用先进智能集成电路匀速调压。

　　12、支持短时间内短路试验要求。

　　13、电压试验精度： ≤ 1％。

　　14、试验电压连续可调： 0--100 KV。

　　15、电流可采集到mA级

　　16、电极规格：满足GB/T 1408.1-2006标准要求（材质为黄铜）

安全保护：

　　本仪器具有比较完善的安全防护措施：

　　本试验仪器电路保护控制：

　　（1）超压保护 （2）过流保护 （3）短路保护 （4）漏电保护 （5）软件误操作保护

试验方式

　　1、绝缘试样空气中试验

　　2、绝缘试样浸油中试验

设备主要配置

设备标准配置
