| 型号 |
ZSJF-9209A |
类型 |
变压器参数测试仪 |
| 显示方式 |
数字式 |
加工定制 |
是 |
| 厂家 |
德杜 |
|

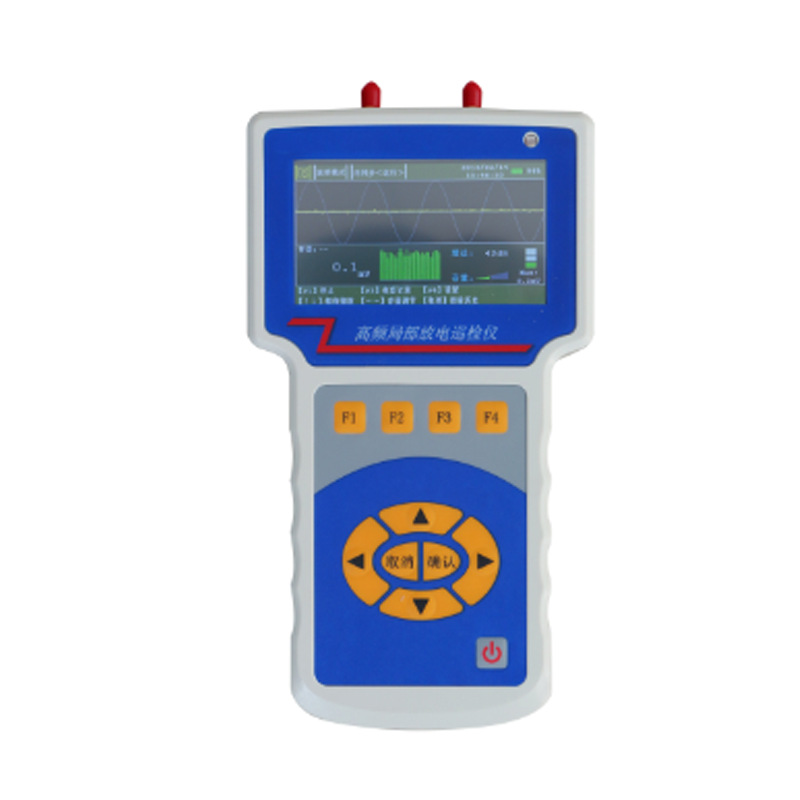

ZSJF-9209A局部放电巡检仪
适用于各类高压电器设备的局放测量，代表国内数字式局放仪的先进技术
参考标准： DL/T911-2004
采用高频电流及超声波两种检测法
实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示
试验报告自动生成，从而完成局部放电的测量、分析
ZSJF-9209A局部放电巡检仪(电缆、变压器)针对带电巡检的特点，采用高频电流及超声波两种检测法，其体积小，性能优异，易于操作。可对电缆、变压器（电抗器）等接地线进行测量。本系统采用现代电子和计算机综合技术，实现信号放大（模拟、电子、数字）、滤波、数据采集、数据处理、图形显示、试验报告自动生成，从而完成局部放电的测量、分析。
引用标准
局部放电测量GB/T 7354
电力设备局部放电现场测量导则 DL/T 417
高电压试验技术 部分：一般试验要求 GB/T 16927.1
高电压试验技术 第二部分：测量系统 GB/T 16927.2
高电压试验技术 第3部分: 现场试验的定义及要求 GB/T 16927.3
| 主机参数
|
| |
|
可检测通道数
|
2个通道，1个HFCT通道，1个US通道
| |
|
采样精度
|
12bit
| |
|
触发方式
|
内同步，外同步
| |
|
HFCT参数
|
| |
|
检测带宽
|
100K-50MHz
| |
|
传输阻抗
|
>5mV/mA(10MHz )
| |
|
输出阻抗
|
50Ω
| |
|
检测灵敏度
|
5pC
| |
|
测量范围
|
-20~80dB
| |
|
测量误差
|
±1dB
| |
|
分辨率
|
1dB
| |
|
输出接口
|
标准BNC
| |
|
US参数
| ||
|
频率范围
|
20kHz-300kHz
| |
|
输出阻抗
|
50Ω
| |
|
检测灵敏度
|
0.1mV
| |
|
测量范围
|
0.1mV～1V
| |
|
输出接口
|
标准BNC
| |
|
硬件
| ||
|
显示屏
|
4.3” TFT真彩色液晶显示屏
| |
|
分辨率
|
480×272
| |
|
操作
|
薄膜按键
| |
|
存储
|
SD卡标配16G卡，支持32G
| |
|
接口
|
3.5mm立体声耳机插孔
| |
|
|
DC-005低压直流充电器输入口
| |
|
|
充电LED指示灯
| |
|
|
RS232调试口
| |
|
|
USBD同步口
| |
|
|
USB2.0
| |
|
|
网口
| |
|
|
SD卡插槽
| |
|
|
CH1：SMA外部HFCT互感器输入口
| |
|
|
US：SMA外部HFCT互感器输入口
| |
|
电源
|
| |
|
内部电源
|
电池供电（16.8V锂电池）
| |
|
正常工作时间
|
约7小时，充满时间约5小时
| |
|
尺寸
| ||
|
长×宽×高
|
235mm×133mm×48mm
| |
|
重量
|
0.85kg
| |
|
环境
|
| |
|
使用环境温度
|
-20℃至50℃
| |
|
存储环境温度
|
-40℃～70℃
| |
|
湿度
|
10%-90%（非冷凝）
| |
|
海拔高度
|
≤3000m
| |
