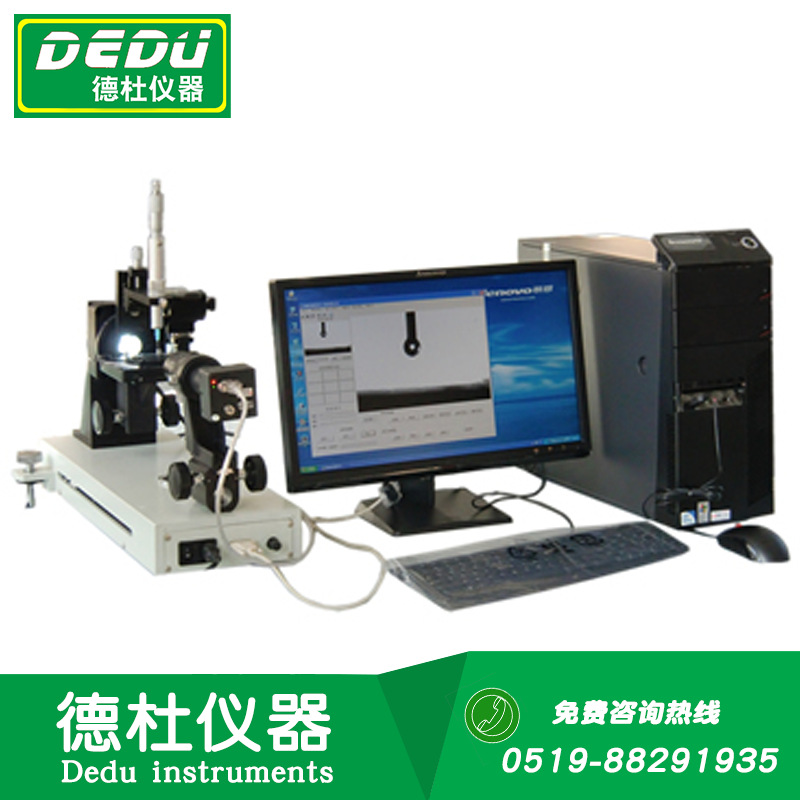

JY-PHa接触角测量仪水滴角测定仪

　　JY-PHa接触角测量仪（水滴角测定仪）

　　小窗口预览，大窗口拍照和分析。

　　视频录制与分析功能

　　单张拍照功能。

　　连续定时拍照功能，定时时间任意可调。

　　切线法测量方式，直接显示接触角值，精度0.1°。

　　弦高法测量方式，接触角值显示精度0.1°。

　　椭圆拟合法测量方式，接触角值显示精度0.1°。

　　量角法测量方式，接触角值显示精度0.1°。

　　测量范围：0～180°

　　zui 高帧频 ：25帧/秒

　　图形任意旋转与移动，图形确定可立即自动计算角度并显示。

　　完整的测试结果与图像整体保存功能。

　　JY-PHa接触角测定仪，用于测量固体、液体和气体三相之间的接触角。通过测量接触角，计算、测定液体对固体的附着力，固体表面张力及固体表面能等指标。该仪器广泛用于石油、化工、医药、造纸、染料及各种新材料研究制造领域。应用微控技术将摄入的图象转入计算机内进行保存、分析、打印。速度快捷，数据准确，操作方便。

　　1、视频采集：采用国产工业相机，图像zui 大分辨率1280*960像素，高精度、高清晰度、低噪声。USB2.0输出，计算机控制增益、亮度、曝光时间。USB供电，不需单独电源。信噪比>52dB，曝光时间17uS~2.3S。

　　2、镜头特性：

　　国产变焦显微镜头。

　　变倍比：0.7～4.5X

　　放大倍数：30～130倍

　　拍摄距离：95mm

　　筒长：165mm

　　3、载物台移动特性：

　　移动方式：手动，平滑光学部件

　　X方向（横向）：80mm，精度0.1mm

　　Y方向（纵向）：30mm，精度0.1mm

　　Z方向（上下）：50mm

　　4、镜头调节支架特性：

　　采用F型专用镜头支架

　　调节范围：60mm

　　5、单色半导体照明光源，亮度连续可调。

　　6、外形尺寸：600x310x450 mm

　　测试方法：

　　1、 静滴法。

　　在固体表面滴一滴液体，待固-液-气三相界面平衡后对平衡体系进行拍照，通过软件提供的接触角测量方法对接触角进行测量。也可以在测试过程中对平衡过程进行定时拍照或录像，然后对体系变化过程进行分析。

　　2、 增减液滴法。

　　由于固体表面的不均匀性的存在，有时候需要测量动态接触角，以分析接触角的滞后现象，本仪器可以通过连续增加液滴量测量前进角或连续减少液滴量测量后退角。
