　　产品概述

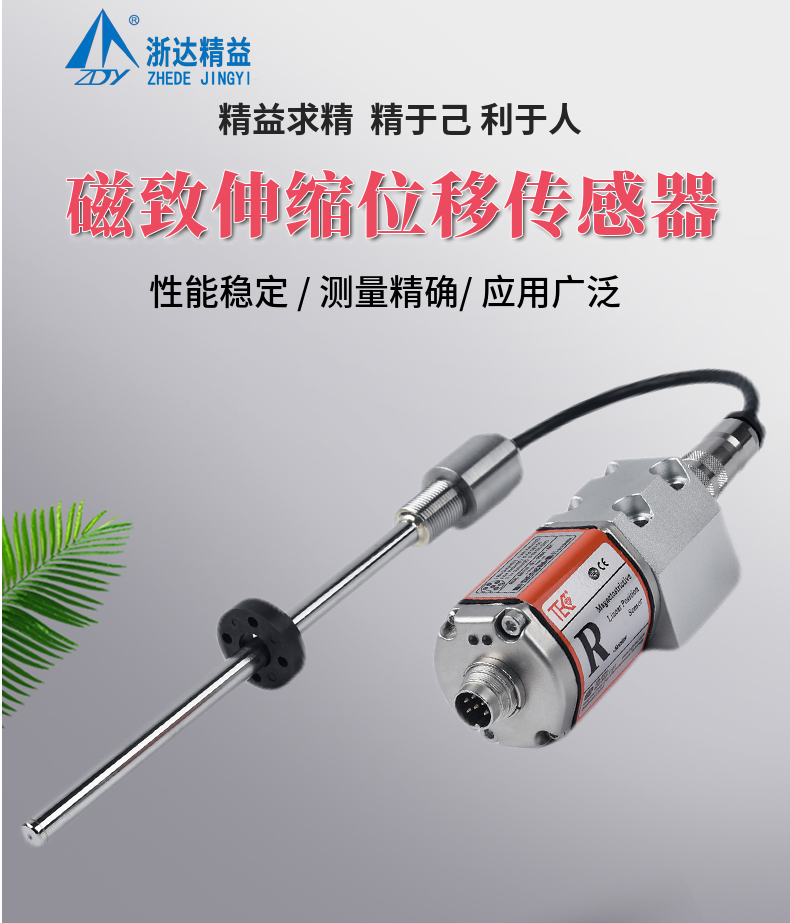

　　TEC磁致伸缩位移传感器是浙达精益自主研发的新一代直线位移传感器，它能够在恶劣的工作环境下，为用户提供实时、可靠、准确、连续的直线位移信号，被广泛用于冶金设备、风电设备、工程机械、橡胶机械、港口机械、矿山机械、能源以及其它工业自动化领域。

　　工作原理

　　磁致伸缩的检测机理基于传感器核心检测元件——磁致伸缩波导丝与游标磁环间的魏德曼效应。测量时，电子仓中的激励模块在敏感检测元件（波导丝）两端施加一查询脉冲，该脉冲以光速在波导丝周围形成周向安倍环形磁场，环形磁场与游标磁环的偏置永磁磁场发生耦合作用时，会在波导丝表面形成魏德曼效应扭转应力波，扭转波以声速由产生点向波导丝两端传播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，电子仓中的控制模块计算出查询脉冲与接收信号间的时间差，再乘以扭转应力波在波导材料中的传播速度（约2800m/s），即可计算出扭转波发生位置与测量基准点间的距离，也即游标磁环在该瞬时相对于测量基准点间的距离，从而实现对游标磁环位置的实时准确测量。

　　RD分体式磁致伸缩位移传感器特点：

　　●坚固，全封闭设计

　　●适合长行程油缸应用

　　●不受安装空间限制

　　●易于诊断，LED指示灯状态指示

　　●稳定可靠，采用数字模拟技术

　　●无磨损，非接触测量方式

　　●无须归零，位移输出

　　●低功耗设计，有效减小系统发热

　　●测量起止位置全量程可调

　　●支持多磁环位置同时测量

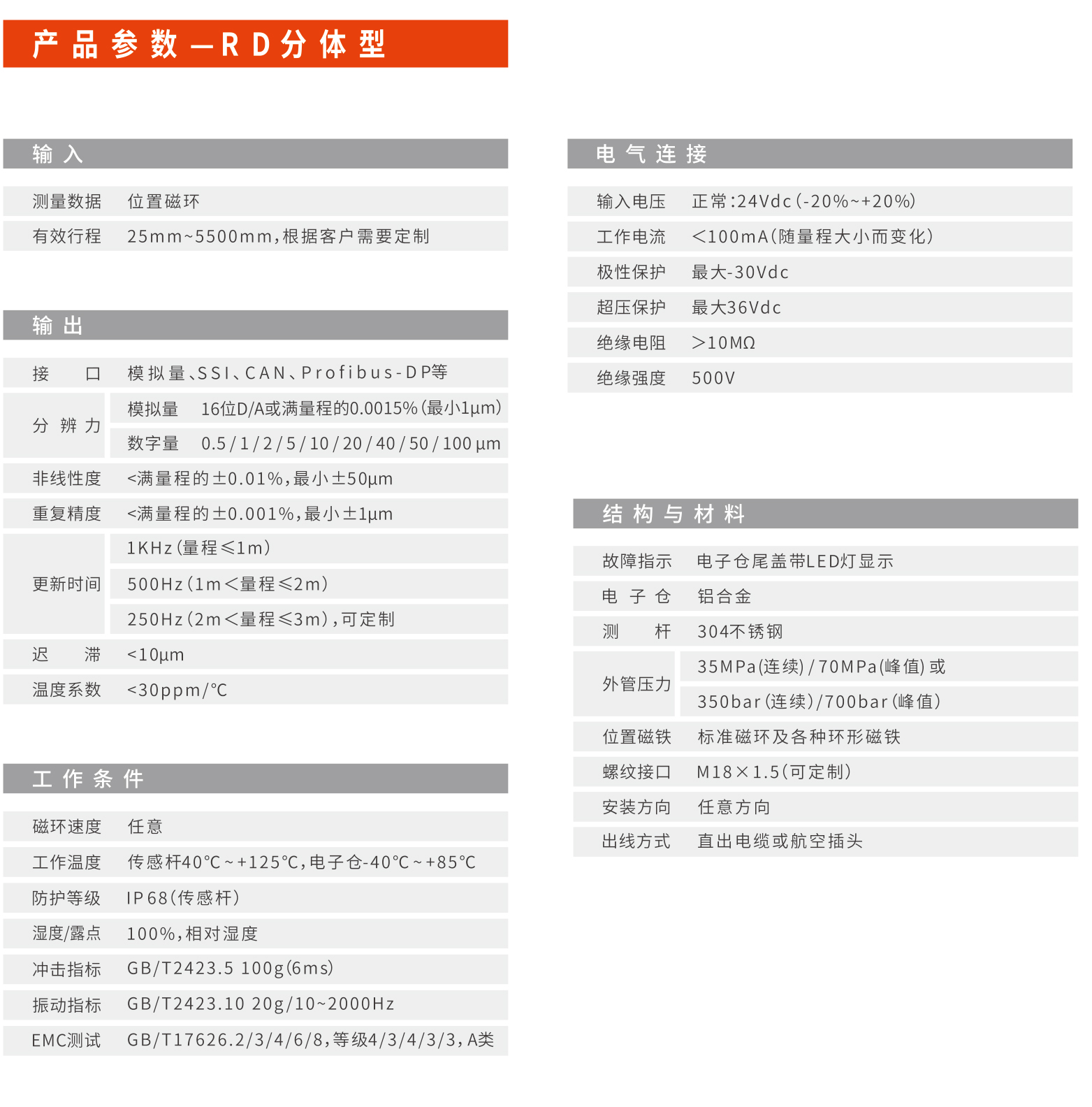

　　输入

　　测量数据：位置（游标磁环）

　　测量个数：1个

　　测量范围：25mm～5500mm，可根据客户需要定制

　　输出

　　接口：模拟量、SSI、CAN、Profibus-DP、等

　　精度

　　迟滞：＜10μm

　　非线性度：＜满量程的±0.01%，最小±50μm

　　重复精度：＜满量程的±0.001%，最小±1μm

　　工作条件

　　磁环速度：任意

　　工作温度：传感杆40℃~+125℃，电子仓-40℃~+85℃

　　温度系数：＜30ppm/℃

　　湿度/露点：90%，相对湿度

　　冲击指标：GB/T2423.5 100g（6ms）

　　振动指标：GB/T2423.10 20g/10~2000Hz

　　电气防护：IP68（传感杆）

　　EMC测试：GB/T 17626.2/3/4/6/8，等级2/3/4/3/3，A类，CE认证

　　结构与材料

　　故障指示：电子仓尾盖带LED灯显示

　　电子仓：铝合金

　　测杆：304不锈钢

　　位置磁铁：标准磁环及各种环形磁铁

　　安装

　　安装方向：任意方向

　　电气连接

　　出线方式：直出电缆或航空插头

　　输入电压：24Vdc（-20%~+20%)

　　工作电流：＜80mA（随量程大小而变化）

　　极性保护：大-30V c

　　超压保护：大36Vdc

　　绝缘电阻：＞10MΩ

　　绝缘强度：500V

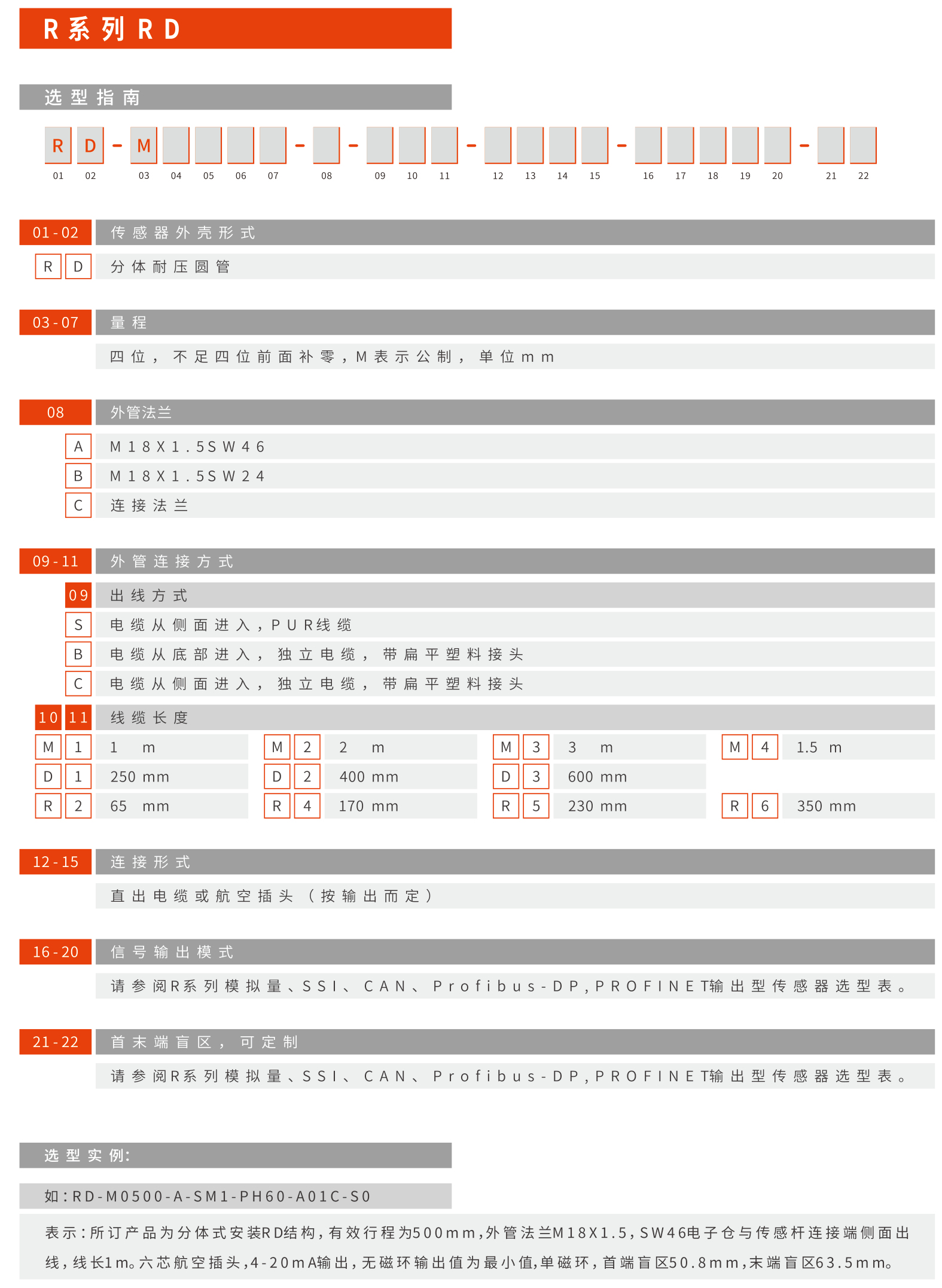

　　RD分体式磁致伸缩位移传感器选型指南
