　　产品概述

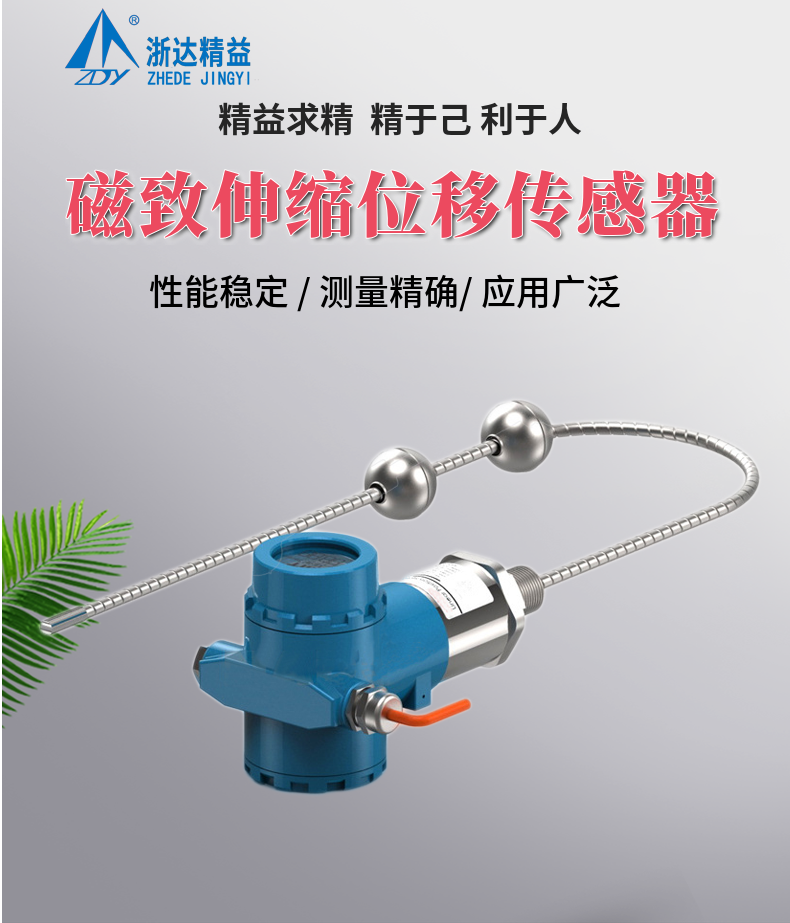

　　TEC 磁致伸缩液位计是基于磁致伸缩材料的魏德曼效应研制的一种新型的防爆液位计，可在爆炸性气体环境下，提供高速、可靠、准确、连续的位置信号。

　　TEC 系列液位计可同时测量一个或多个浮球的实际位置，以模拟量或数字量形式输出，模拟量输出形式包括：三线制4~20mA的直流电流、二线制+Hart；数字量输出采用RS485（Modbus协议）串行通信方式。其中液位型液位计工作时可以是一个或多个浮球，浮球可分别悬浮于液罐中的液-气分界面和液-液分界面，并与之同步运动，实现液罐液面或界面的实时检测。

　　TEC 系列液位计测杆部分包括刚性测杆、柔性测杆和防腐测杆等多种测杆形式，可满足易挥发、腐蚀性等恶劣化工业环境要求。该系列液位计具有多液位（界面）的同步检测能力，在针对具有多液位分界面的化学反应釜、罐、油库、油箱等场合有极大的优势。

　　TEC 系列液位计严格按照GB3836.1-2000《爆炸性环境 第1部分：设备 通用要求》、GB3836.2-2000《爆炸性环境 第2部分：由隔爆外壳"d" 保护的设备》、 GB3836.4-2000《爆炸性环境 第4部分：由本质安全型"i"保护的设备》及GB 21117-2007T 《磁致伸缩液位计》的要求研制、设计、制造。

　　工作原理

　　TEC 磁致伸缩液位计的检测机理基于液位计核心检测元件——磁致伸缩线波导丝与游标磁环（浮球）间的魏德曼效应。测量时，电子仓中的激励模块在敏感检测元件（波导丝）两端施加一查询脉冲，该脉冲以光速在波导丝周围形成周向安倍环形磁场，环形磁场与游标磁环的偏置永磁磁场发生耦合作用时，会在波导丝表面形成魏德曼效应扭转应力波，扭转波以声速由产生点向波导丝两端传播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，电子仓中的控制模块计算出查询脉冲与接收信号间的时间差，再乘以扭转应力波在波导材料中的传播速度（约2800m/s），即可计算出扭转波发生位置与测量基准点间的距离，也即游标磁环在该瞬时相对于测量基准点间的实际距离，从而实现对游标磁环位置的实时准确测量。

　　智能磁致伸缩液位计数显表头投入式液位计水位油位传感器变送器应用范围：

　　电厂：蓄水池、废气净化罐、油箱等

　　油田：原油或成品油储罐、三相分离器、沉降罐、 污水罐（池）等

　　石化：输油管道、蒸馏塔、浓缩罐、液化气罐、炼油厂油库、加油站储罐等

　　化工：蒸馏塔、有毒液体罐、等

　　水和水处理：蓄水池、污水池、水处理罐、沉淀池、消化塔等

　　其他：食品、制药、环保、造纸等行业

　　智能磁致伸缩液位计数显表头投入式液位计水位油位传感器变送器特点：

　　●坚固可靠，防水、抗污

　　●整体法兰式电子头，可直接安装于灌口

　　●易于诊断，LED指示灯状态指示

　　●侧面出线，方便安装

　　●无磨损，非接触测量方式

　　●无须归零，juedui位移输出

　　●低功耗设计，有效减小系统发热

　　●测量起止位置全量程可调

　　●支持多磁环位置同时测量
