| 型号 |
MH-M0250- |
工作原理 |
磁栅式/磁栅尺 |
| 输出信号 |
模拟型 |
位移特征 |
直线位移 |
| 加工定制 |
是 |
重复精度 |
＜满量程的±0.001%，小±1μm |
| 迟滞 |
＜10μm |
数量 |
50 |
产品概述

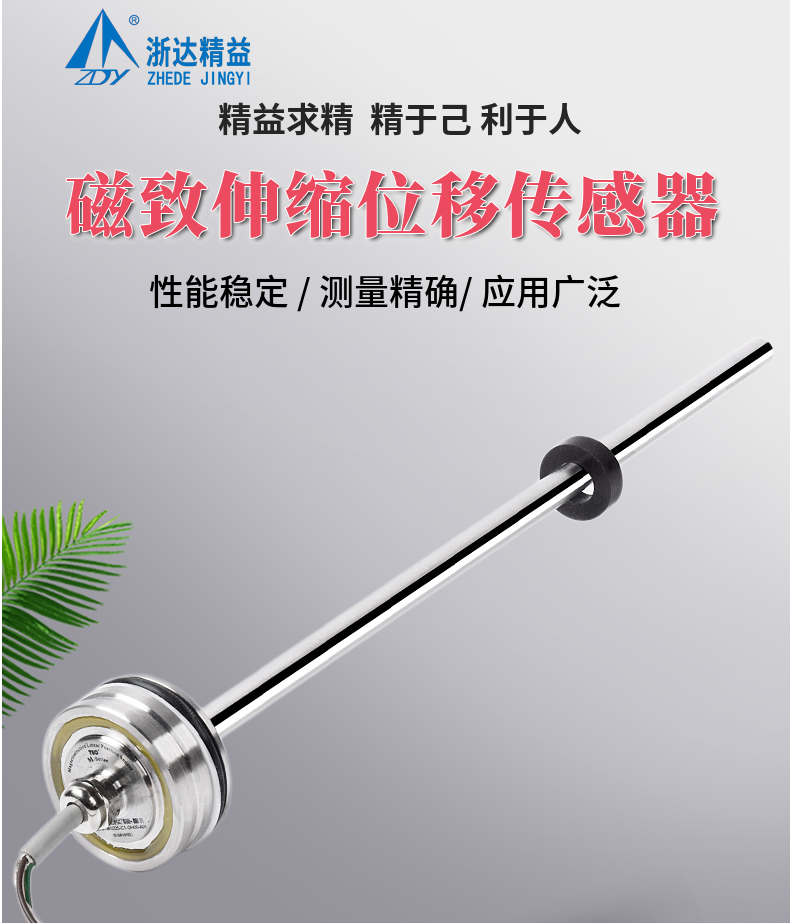

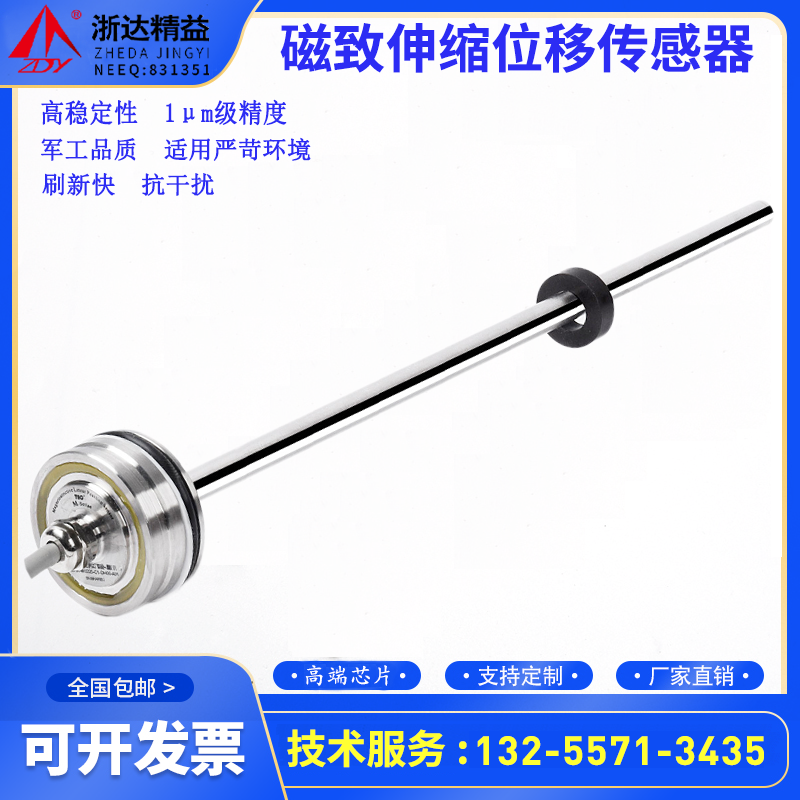

TEC磁致伸缩位移传感器是浙达精益自主研发的新一代直线位移传感器，它能够在恶劣的工作环境下，为用户提供实时、可靠、准确、连续的直线位移信号，被广泛用于冶金设备、风电设备、工程机械、橡胶机械、港口机械、矿山机械、能源以及其它工业自动化领域。
工作原理
磁致伸缩的检测机理基于传感器核心检测元件——磁致伸缩波导丝与游标磁环间的魏德曼效应。测量时，电子仓中的激励模块在敏感检测元件（波导丝）两端施加一查询脉冲，该脉冲以光速在波导丝周围形成周向安倍环形磁场，环形磁场与游标磁环的偏置永磁磁场发生耦合作用时，会在波导丝表面形成魏德曼效应扭转应力波，扭转波以声速由产生点向波导丝两端传播，传向末端的扭转波被阻尼器件吸收，传向激励端的信号则被检波装置接收，电子仓中的控制模块计算出查询脉冲与接收信号间的时间差，再乘以扭转应力波在波导材料中的传播速度（约2800m/s），即可计算出扭转波发生位置与测量基准点间的距离，也即游标磁环在该瞬时相对于测量基准点间的绝dui距离，从而实现对游标磁环位置的实时准确测量。
MH紧凑型磁致伸缩位移传感器(TEC 行走机械专用液压微型紧凑MH磁致伸缩传感器尺/位移油位液位计)特点：
●坚固，全封闭设计，结构紧凑
●体积小，安装方便
●抗干扰，抗震动能力强
●适应恶劣环境，防护等级高
●易于诊断，LED指示灯状态指示
●稳定可靠，采用数字模拟技术
●永bu磨损，非接触测量方式
●无须归零，绝dui位移输出
●低功耗设计，有效减小系统发热
●测量起止位置全量程可调
●支持多磁环位置同时测量
(TEC 行走机械专用液压微型紧凑MH磁致伸缩传感器尺/位移油位液位计)技术参数
