JRK抗重腐蚀涂层批发价格便宜

　　JRK防腐涂料批发价格便宜，环氧聚氨酯防腐涂料分双组份，单组份两种。双组份分甲、乙两组，甲组份是以聚醚树脂等原料，经过聚合反应制成的含有的巨氨基酯预聚物；乙组份是胶联剂、促进剂、增韧剂、增粘剂、防霉剂、和稀释剂等混合加工而成。单组份是利用混合聚醚进行脱水，与各种助剂进行环氧改性制成。双组份与单组份均为沥青基环保型材料。

　　JRK防腐涂料是一种反应型湿固化成膜的高分子防水涂料，它是以异氰酸酯、聚醚为主材料，配以混合潜固剂、增塑剂等各种助剂用特殊工艺经高温脱水、聚合反应而成。使用时涂覆于防水基层，通过聚氨酯预聚体中的-NCO端基与空气中的湿气进行化学反应，在基层表面形成坚韧、柔软和无接缝的橡胶防水膜。

　　JRK抗重腐蚀涂层批发价格便宜属于双组份化学反应固化性防水材料，其中甲组份是由聚醚和异氰酸酯缩聚得到的异氰酸酯封端的预聚体，乙组份是由增塑剂、固化剂、增稠剂、促凝剂、组成的彩色液体。使用时将甲、乙两组份按比例混合均匀，涂刷在防水基层表面上，经常温交联固化，形成橡胶状弹性涂膜，从而起到防水作用。

　　1、JRK抗重腐蚀涂层批发价格便宜，应有出厂合格证，应经复试合格后使用。

　　2、经过聚合及反应制成的含有端异氰酸酯基的聚氨基酯预聚物，外观为浅黄粘稠状，桶装，每桶20kg。乙组份是由固化剂、促进剂、增韧剂、防霉剂、和稀剂等混合加工制成，外观有红、黑、白、黄及咖啡色等，膏状物，桶装，每桶40kg。

　　使用说明

　　1.基层表面应坚固，不起沙。施工前必须将基层的泥土、灰尘、浮浆、油污清除干净，铲除突起的砂浆砂浆块，凹陷处使用聚合物砂浆批嵌补平，阴阳角做成圆弧型。细部处理：管做密封处理；阴阳角、管根等细部涂刮附加防水层。

　　2.涂料使用前应搅拌均匀，用橡皮刮板和大漆帚批刮或涂刷到基层，分2-3次涂刷，每次间隔时间约为10-16小时（表面不粘手，涂层有一定硬度后），涂刮方向与上遍垂直，施工厚度应均匀。

　　3.加有增稠剂的聚氨酯防水涂料不宜采用喷涂施工法，否则会出现蜘蛛丝网状的现象。

　　4.雨季8小时内有雨的情况下，不宜施工，早上施工应待露水收干后进行。

　　5.前面施工时为增加与饰面层的粘接力，建议在后一遍涂膜未固化前在涂膜表面细撒干净中砂，等涂膜完全固化后再进行饰面施工。

　　6.产品启封使用后，余料应立即密封保存。

　　施工工艺流程

　　基层清理→甲乙组1：2配比搅拌→节点附加层处理→遍涂刮→横多遍涂刮至厚度为设计厚度→检查→验收。

　　1、基层处理：基层应坚实，表面平整光滑，无砂眼、空洞，并应干净、干燥。如有砂眼、空洞，应抹水泥砂浆找平，要求抹平压光或采用掺入水泥用量10%-20%高分子聚合物乳液调制的腻子填充刮平。

　　2、涂布底胶：先将聚氨酯甲料、乙料加入，重量比为1：1.5：2配合搅拌均匀，配制成底胶，配制量不宜过多。再用长把滚刷均匀涂刷在清扫干净的基层表面上，涂刷时不得堆积或露白见底，涂以每平米0.2kg左右为宜。涂刷后应干燥固化4h以上，手感不粘时方可进行下一工序。

　　3.防水涂膜的配置：根据施工需要用量，将聚氨酯甲、乙料按1：2的比例配合后，倒入拌料桶中，用转速为100-500r/min的电动搅拌器搅拌5min左右，即可使用。该混合材料宜随用随配，配制成后宜在2h内用完。如混合材料的粘度过大，不便施工时，可加少量稀释剂经搅拌均匀再进行涂刷施工。

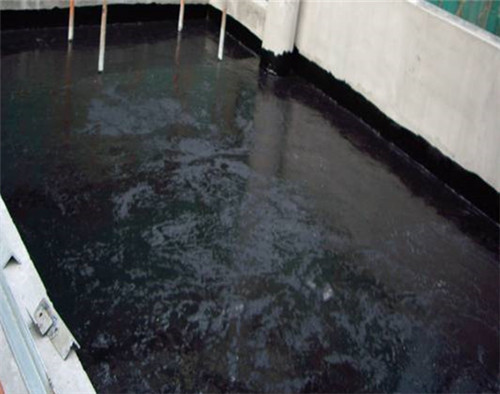

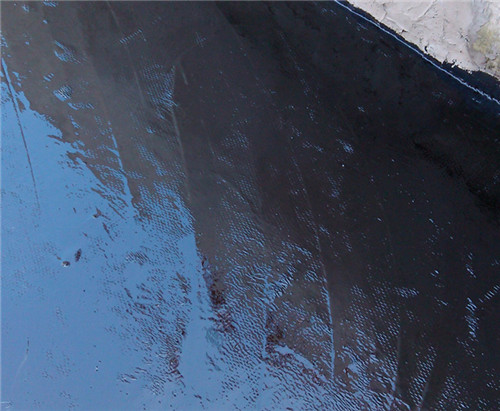

　　4.防水涂层施工：在底胶基本干燥固化后，用塑料或橡胶刮板均匀刮一层涂料，涂刮时要求厚度均匀一致，一般以0.6mm左右为宜。开始刮涂时，根据施工面积大小、形状和环境，统一考虑施工退路和涂刮顺序。在度涂层固化4h后，再在其表面刮涂第二度涂层，涂刮方法同度涂层，方向必须与度的涂刮方向垂直。

　　应注意的质量问题

　　1 气孔、气泡；材料搅拌方式及搅拌时间未使材料拌合均匀；施工时应采用功率、转速不过高的搅拌器。另一个原因是基层处理不洁净，做涂膜前应仔细清理基层，不得有浮砂和灰尘，基层上更不应有孔隙，涂膜各层出现的气孔应按工艺要求处理，防止涂膜破坏造成渗漏。

　　2 起鼓：基层有起皮、起砂、开裂、不干燥，使涂膜粘结不良；基层施工应认真操作、养护，待基层干燥后，先涂底层涂料，固化后，再按防水层施工工艺逐层涂刷。

　　3 涂膜翘边：防腐层的边沿、分项刷的搭接处，出现同基层剥离翘边现象。主要原因是基层不洁净或不干燥，收头操作不细致，密封不好，底层涂料粘结力不强等造成翘边。故基层要保证洁净、干燥，操作要细致。

　　4 破损：涂膜防水层分层施工过程中或全部涂膜施工完，未等涂膜固化就上人操作活动，或放置工具材料等，将涂膜碰坏、划伤。施工中应保护涂膜的完整。
