核心***

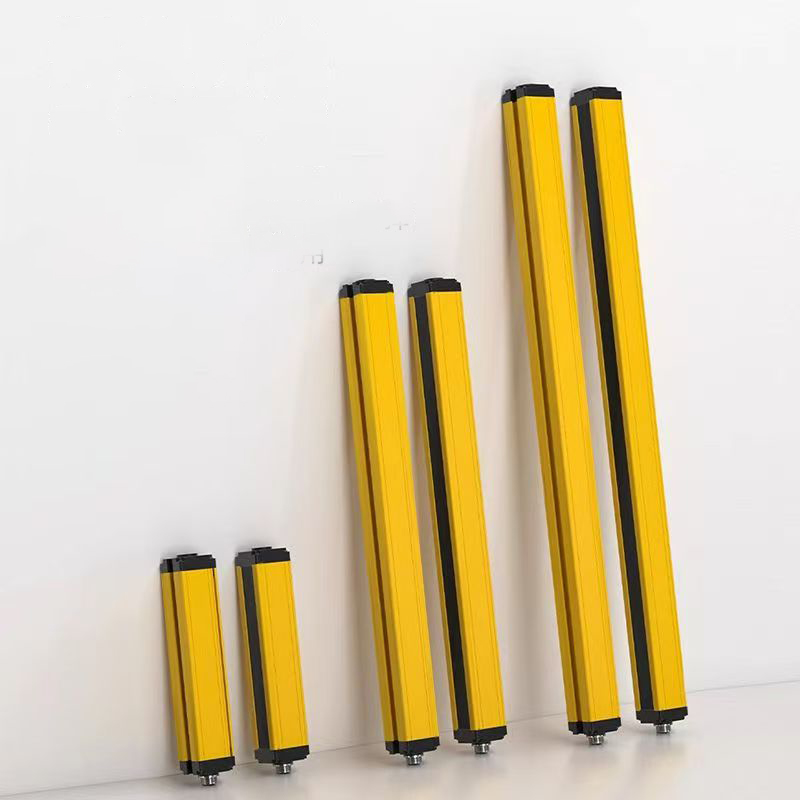

光学扫描机制:通过发射器与接收器对射形成红外光幕阵列(光轴间距1.25mm-80mm可定制),当木材通过时遮挡特定光束,接收器通过检测遮挡光束的位置和数量,结合算法计算木材直径、长度及轮廓。
动态测量逻辑:实时采集光束遮挡数据,通过RS485/RS232或模拟量信号(4-20mA/0-10V)输出至PLC或控制器,支持高速生产线上的连续测量(响应时间<20ms)。
抗干扰设计:采用调制光源与同步扫描技术,抗光干扰达10000Lux(入射角≥5°),适应粉尘、震动等工业环境(防护等级IP65/IP67)。

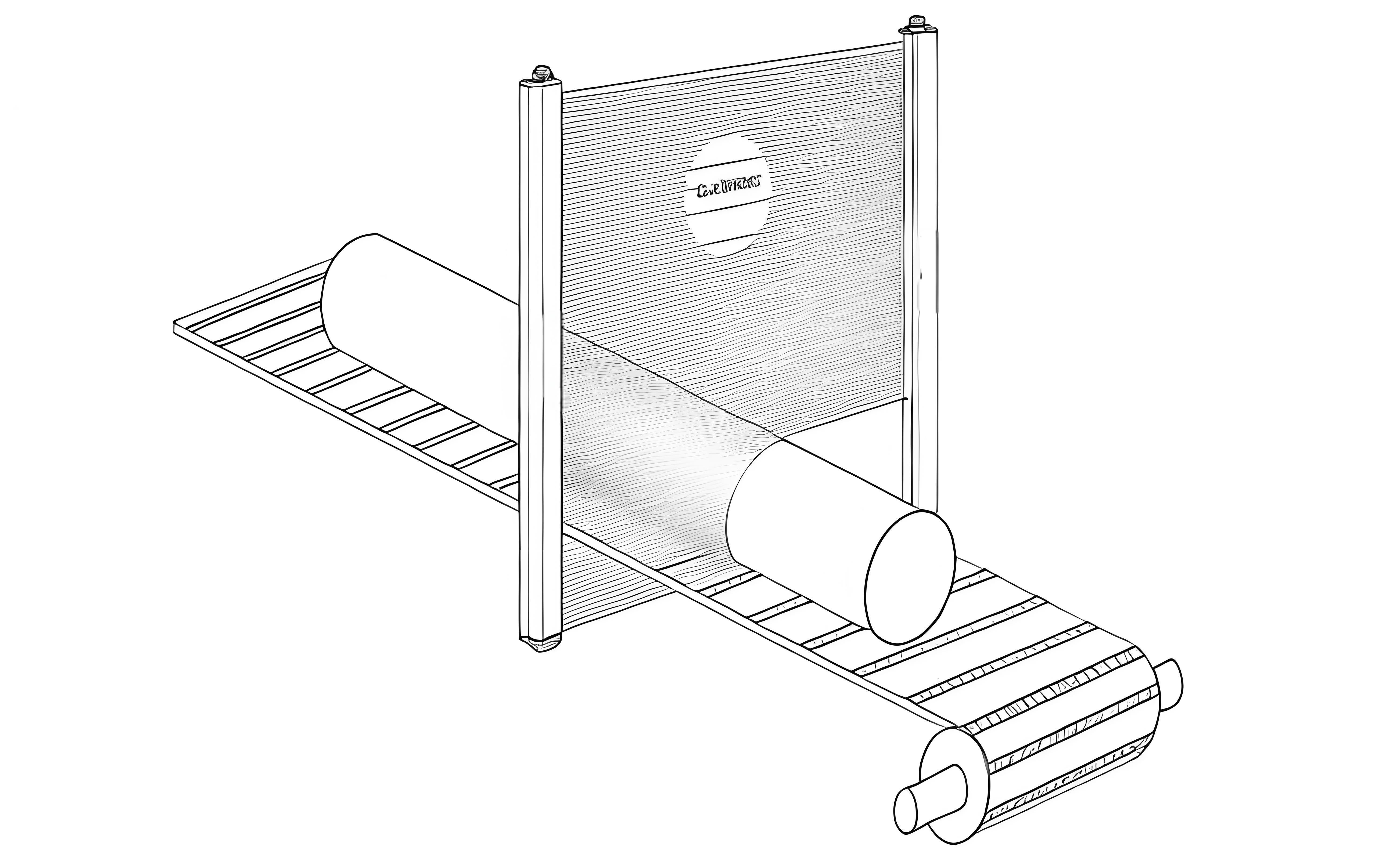

在应用场景中,原木尺寸测量光幕主要用于原木剥皮、切割、分选工序。通过实时采集直径、长度数据,可自动调整夹具、刀具参数,减少设备损耗,提升加工精度;配合分拣系统实现木材等级划分,提高生产效率。此外,还可扩展至物流仓储包裹体积测量、轮胎检测等领域。
