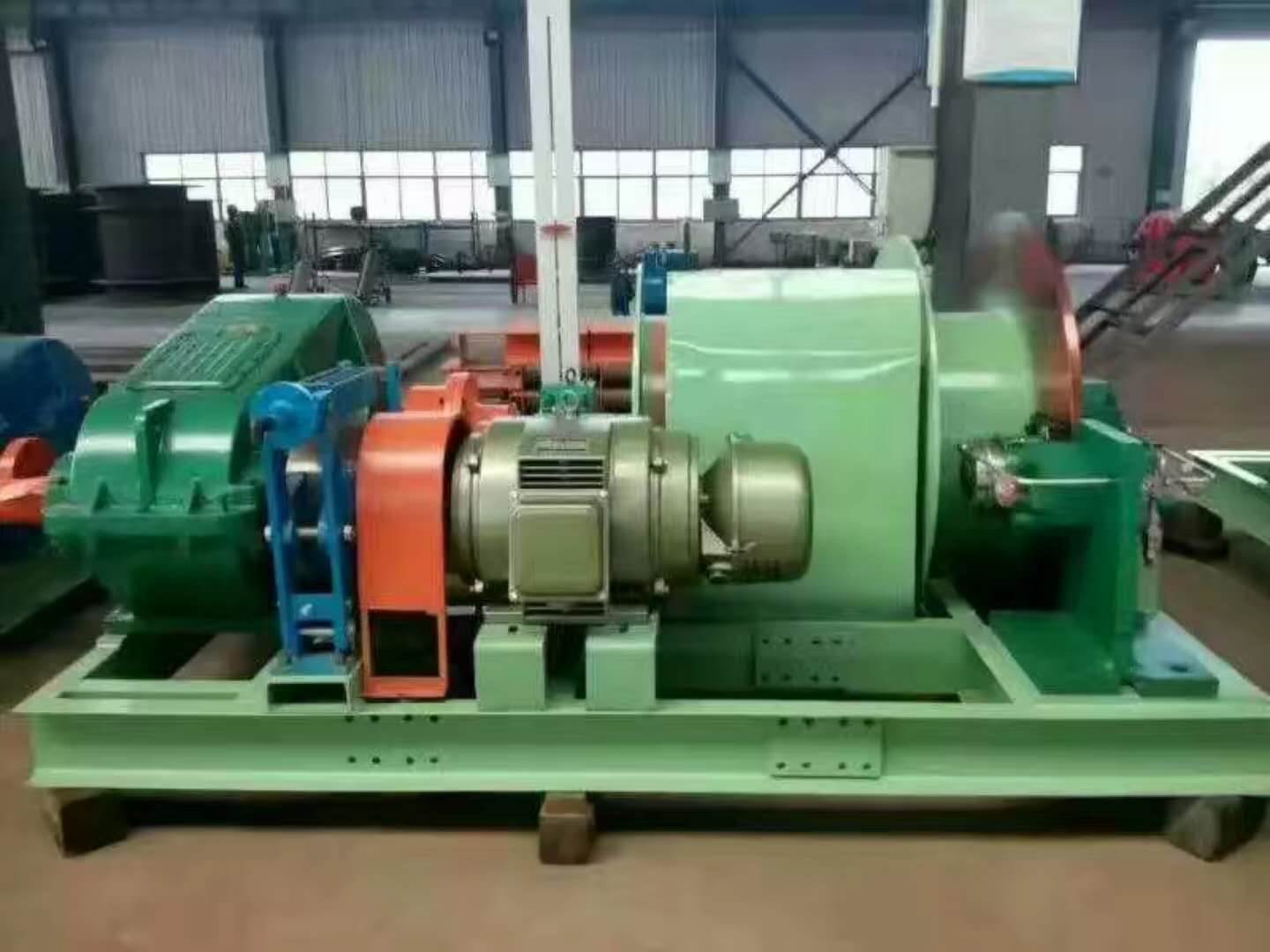

河南矿用提升绞车

　　2 ）本绞车严禁超载运行！严禁超速运行！严禁载人！

　　（3 ）本绞车严禁停电溜放！

　　2 产品型号的表示方法：

　　□ J T K B— □ × □ □ □ □

　　改进序号

　　安全闸驱动方式（液压站驱动为 Y，电液

　　力推动器不注）

　　补充特征（变频调速为 P，直流调速为 Z，

　　开关磁阻为 D，无极机械行星调速为 W，

　　电阻调速不注）

　　卷筒宽度，单位为米（m）

　　卷筒直径，单位为米（m）

　　隔爆型（非隔爆型不注）

　　块式制动器

　　矿用提升绞车

　　卷扬机

　　卷筒个数（单筒不注）

　　1

　　卷筒直径为 0.8m，宽度为 0.6m，采用非隔爆型电阻调速，安全闸为电液压推动的单卷筒块式矿用

　　提升绞车的产品型号为：JTK-0.8×0.6；

　　卷筒直径为 1.6m，宽度为 0.9m，采用隔爆型变频调速，安全闸为液压站驱动的双卷筒块式矿用提

　　升绞车的产品型号为：2JTKB-1.6×0.9PY。

　　二 结构特征及工作原理

　　绞车主要由主轴装置、安全制动器、深度指示器、减速器、工作制动系统、齿轮联轴器电动机、电

　　气控制系统等部件组成。(参见矿用提升绞车总图）

　　当启动主电机时，由电动机转子通过弹性联轴器将动力传递到减速器的高速轴上，经过两级齿轮传

　　动减速后，再由减速器的被动轴通过联轴器传递给主轴装置。若不断改变电动机的转向，可使卷筒进行

　　缠绕或放松钢丝绳，同时提升容器在井筒作上下往返，周期性运动。（参见机械传动原理图）

　　1 主轴装置（见附图）

　　单筒绞车的主轴装置由主轴、制动支轮、卷筒、固定支
