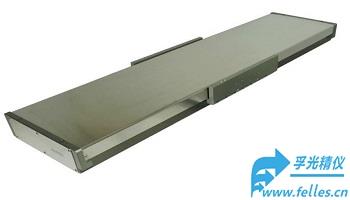

高速直线电机位移台,Nutec直线电机驱动位移台

　　该高速直线电机位移台是美国Nutec公司长行程,高负载的高速直线电机驱动位移台,直线电机位移平台采用现代定位技术,具有坚固耐用,负载能力强,行程长的特点,非常适合大负载,长行程,大工作量的应用。直线电机位移台行程范围300-1200mm,负载高达50kg，速度高达3m/s.

　　高速直线电机位移台LINEA-10主要特色：

　　导向系统为高速度长行程提供稳定的定向和导向保障;

　　强大的直线电机提供高负载能量和大驱动力；

　　高分辨率直线编码器（光栅尺）提供的定位反馈和闭环数字伺服控制；

　　具有美国制造的坚固耐用特性，高可靠性，长期工作。

　　高速直线电机位移台LINEA-10产品特色：

　　这款直线电机位移台LINEA-10采用直接驱动直线电机用于位移台的定位。这种技术与传统的导螺杆驱动的位移台相比，具有明显的优势：

　　*直线电机位移平台没有螺杆驱动系统中出现的弹性形变问题，可保障更为复杂而精密的定位轨迹，更短的设置和行进时间，更高的重复精度，更快的伺服反应。

　　*直线电机位移平台这种技术没有旋转惯性，可获得更高的加速度和行进速度。

　　*直线电机位移平台消除了旋转部件的磨损问题，具有更高的可靠性，更长的工作时间和寿命，更长的检修间隔时间，大大降低用户的使用成本。

　　*直线电机位移平台这种直接驱动的直线电机具有高分辨率的编码器,可以调节速度，这种直线电机和其它部件可经过特殊处理具有真空兼容性，用于真空环境。

　　高速直线电机位移台LINEA-10产品描述：

　　这款直线电机位移台LINEA-10的所有结构材料都是高强度的铝合金材料，材料表面经过精密机械加工，并进行硬质阳极氧化镀膜（涂层）成浅灰色。直线电机位移台采用两个带有再循环线性轴承的精密方形导轨作为承载部件，它由预加载的滚珠器件精密导引，这种导向系统只需要标准的润滑服务，不需要其他维护。

　　这款高直线电机位移台LINEA-10尺寸紧凑，驱动电机不单独外悬，直线电机,编码器和电缆等驱动部件安装于位移台底座，这种设计从而避免了那些外悬电机等核心部件受冲击等损害，具有更为安全的结构。

　　这款高速直线电机位移平台采用再循环轴承系统并配带精密导轨支撑位移台高速度，高精度运动。

　　直线电机位移平台使用的高强度铝合金材料，精密机械加工工艺把电动位移台的刚度和稳定性发挥到。

　　直线电机位移平台对于铝材料的标准处理是阳极氧化硬质涂层，对于不修钢部件采用抛光处理，对于特殊要求，比如Teflon特氟隆浸渍硬质涂层，非阳极氧化处理，化学镀镍等都可为用户提供。

　　高速直线电机位移台LINEA-10产品应用：

　　这个系列Linax直线电机位移台是无刷直线电机（Brushless linear motor)驱动的电动位移台, 即使在高负载情况下也有超高可靠性和精密定位能力，是高负载,高精度高可靠性的直线电机驱动位移台。

　　直线电机位移台具有超高加速能力和行进速度.这种直线电机位移平台具有更小的惯性,比传统的罗杆驱动等机械传动的位移平台更适合应用.根据牛顿定律可知,负载的轻重直接影响到加速度,这款直线电动位移台,具有较高的加速度和运行速度, 能够帮助用户减少时间而提供工作量.

　　高速直线电机位移台LINEA-10规格和型号参数

　　行程范围：300-1200mm

　　平台驱动系统：无刷直线电机

　　加速度： 取决于负载

　　速度：3米/秒（无负载时）

　　峰值力：1600N

　　连续力： 293N

　　峰值/平均电流：36A/8A(RMS)

　　负荷：Y平台50kg

　　反馈系统：非接触式直线编码器系统

　　TTL分辨率：5 μm, 1μm, 0.5μm,0.25μm, 0.2μm,100 nm & 50 nm

　　重复精度：5x分辨率

　　构造：铝合金主体，硬质灰色阳极镀膜

　　Yaw Pitch Roll, 直线度/平整度在300mm行程下测得

　　所有轴上控制参数是在各自满行程且隔振情况下测定

　　负载能力是建议负载值,建议值有益于达到使用寿命

　　推力,加速度,速度等指标是在采用我公司电子控制器情况下测得

　　多轴位移台正交性能是在组装完成后60秒后测量获得的.
