| 型号 |
rx21 |
引线方式 |
轴向引线型 |
| 功率特性 |
大 |
频率特性 |
高频 |
| 标称阻值 |
200 |
允许误差 |
5 |
| 额定功率 |
5 |
额定电压 |
350 |
| 最高工作电压 |
350 |
温度系数 |
200ppm |
| 电压系数 |
350 |
加工定制 |
否 |
| 产地 |
深圳市 |
厂家 |
深圳市华鑫欧电子有限公司 |

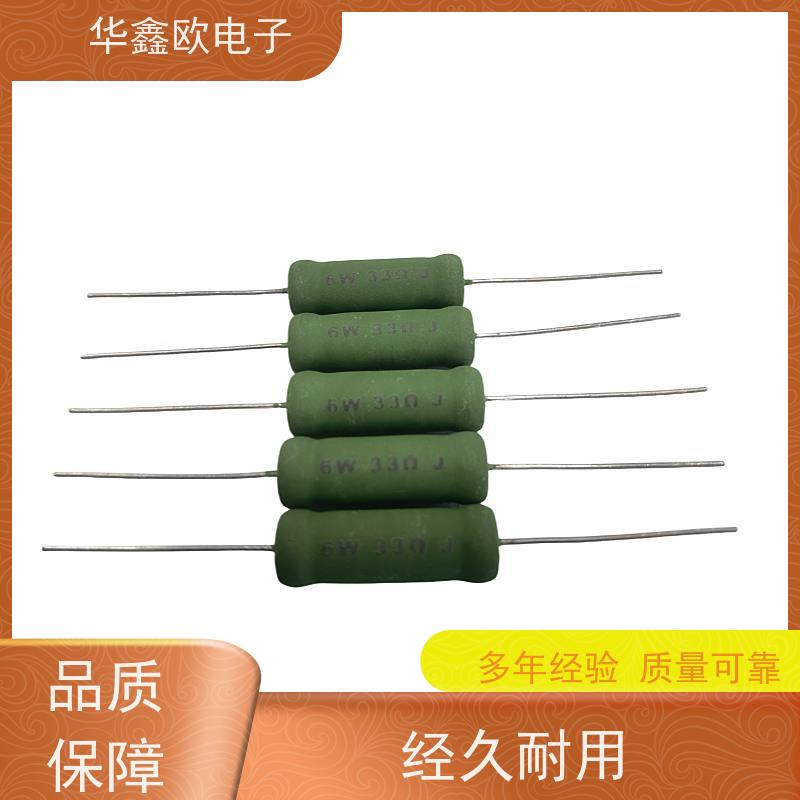

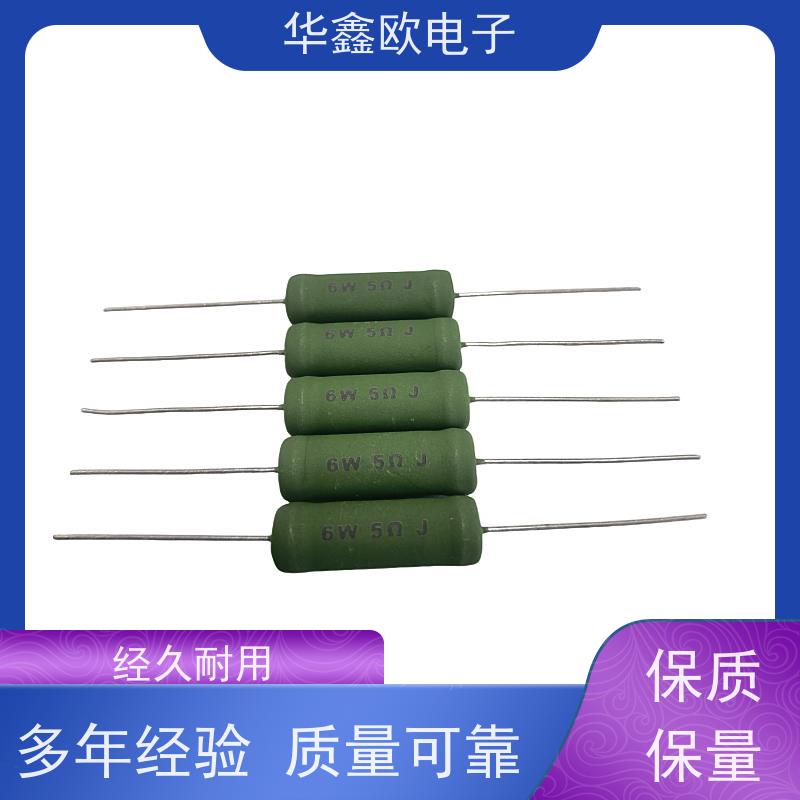

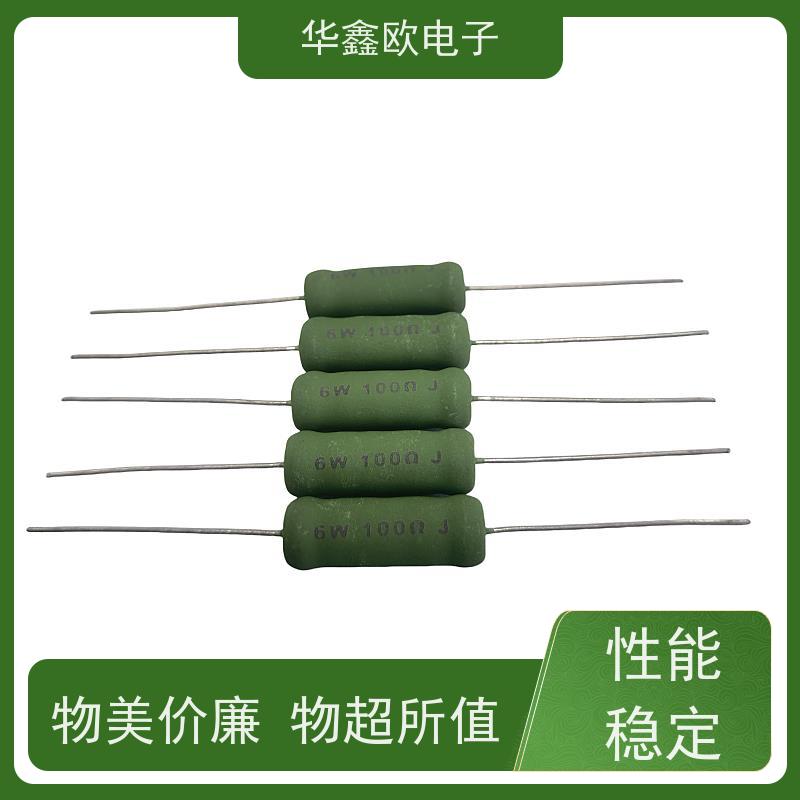

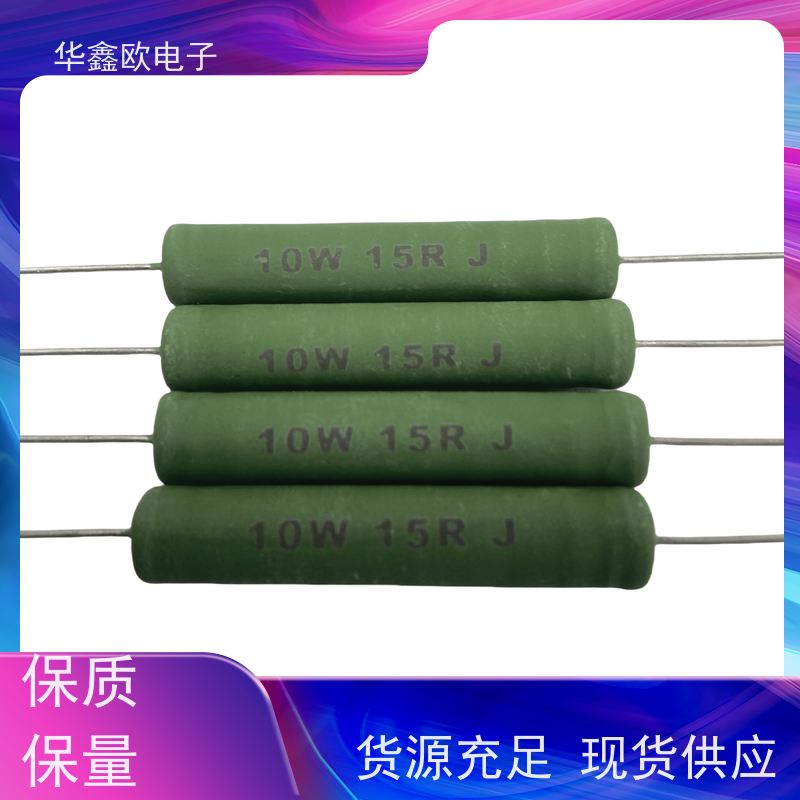

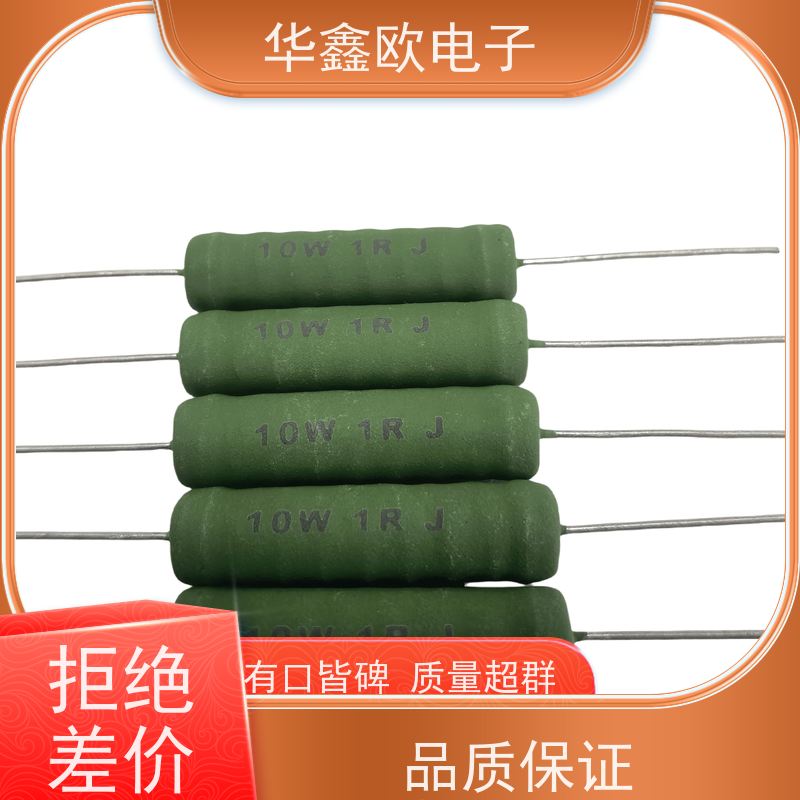

5W(6W) RX21功率型被漆印字绕线电阻器
· 额定功率：5W（6W）
· 阻值范围：R05～20KΩ
· 精度：±0.1%1%2%5%
· 电阻技术：线绕电阻
· 封装材料：阻燃漆或珐琅
· 封装方式：被漆
· 工作温度范围：-55℃～+155℃
· 外型尺寸：L=30mm W=7mm
· 应用领域：电信通讯、仪器仪表
· 产品特点
1、通过的封帽或压帽设备将铜线的帽盖与电阻瓷体紧密结合，确保电阻的稳定性。
2、电阻基本陶瓷采用氧化铝陶瓷或滑石瓷，确保了很好的稳固性和散热性。
3、上面缠绕金属合金丝，再采用不燃性涂漆包封，具有体积小、耐热性好、温度系数小、阻值精度高、短时间超负载性能优、阻值经年无变化等特性、可制作无感型，规格尺寸可按客户要求制作。
4、可依客户要求制作卧式安装、立式安装或者成型立式安装。
结构图
规格尺寸和技术指标
◆ 规格尺寸尺寸单位：mm
| 型号
|
额定功率(W) (70℃)
|
外形尺寸(mm)
| |||
|
L±2
|
D±1
|
d±0.05
|
1±3
| ||
|
RX21
|
5W(6W)
|
22
|
7
|
0.8
|
25
|
*备注 客户有特殊要求，可以协商定制。
技术指标
| 型号
|
额定功率(W)
|
温度系数(PPM/℃)
|
阻值范围(Ω)
|
额定功率 环境温度
|
使用温度范围
| |
|
0.1%、0.25%、0.5%
|
1%、3%、5%
| |||||
|
RX21
|
5W(6W)
|
±25，±50，±100，±250
|
R1～30K
|
R05～30K
|
±70℃
|
-55℃～+155℃
|
降功耗曲线图
性能指示
| 试验项目
|
性能要求
|
试验方法
| |
|
短时间过负载
|
△R≤±(1%R+0.05Ω)
|
10V，5S
| |
|
温度快速变化
|
△R≤±(1%R+0.05Ω)
|
55℃/275℃，30min 5cycle
|
|
|
耐焊接热
|
△R≤±(1%R+0.05Ω)
|
125℃,16H/55℃,RH93±3%,24h/-55℃,2h/15～35℃,8.5kpa,1h
|
|
|
气候顺序
|
△R≤±(5%R+0.1Ω)
|
350±10℃,3.5+0.5s
|
|
|
70℃耐久性
|
△R≤±(5%R+0.1Ω)
|
70±2℃,PR,1000h
|
|
客户选型例如：RX21 10W 30KΩ ±1% 温度系数为±100PPM/℃,型号：RX21-10-30KR-FK；低电感，在型号中加入字母N，例如： N RX21-10-30KR-FK
| RX21
|
10
|
30KR
|
J
|
B
|
|
代码
|
额定功率
|
阻值
|
精度
|
温度系数
|
|
RX21系列
|
05=5W 10=10W 25=25W 100=100W 300=300W
|
0R1=0.1Ω 0R22=0.22Ω 100R=100Ω
|
B=±0.1% C=±0.25% D=±0.5% F=±1% H=±3% J=±5%
|
L=±250PPM B=±200PPM K=±100PPM Y=±50PPM
|
电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
