MDJ-II A沥青马歇尔电动击实仪 击实预置数值

　　产品概述：

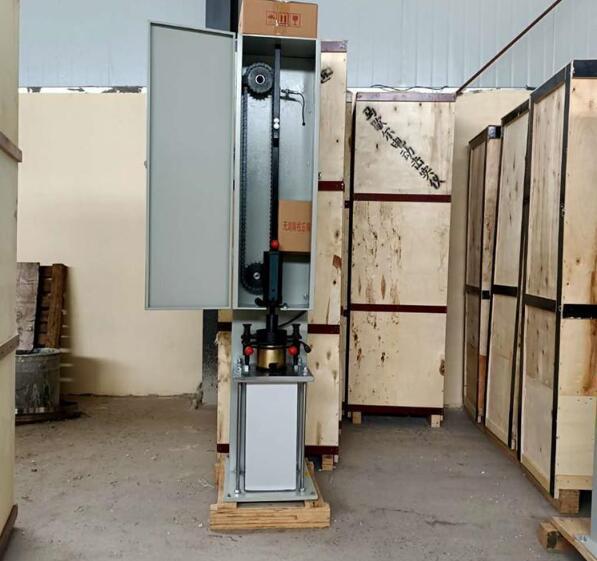

　　MDJ-II马歇尔电动击实仪是由上海雷韵试验仪器制造有限公司根据沥青混合料马歇尔试验(T0702—93)标准自主研发生产制造的，是沥青混合料马歇尔试验中试件成型的专用设备，它也适用于标准击实法供试验室进行沥青混合料物理力学性质试验，马歇尔试验，间接抗拉试验等。AMDJ-IIA马歇尔电动击实仪为自动计数，自动击实。带有半自动压模装置，做直径101.6小马歇尔试件。AMDJ-IIB马歇尔电动击实仪做直径152.4大马歇尔试件，且具有A型的所有功能。AMDJ-IIC马歇尔电动击实仪可以做大小两种试件，且具有A型和B型的所有功能。

　　MDJ-II A马歇尔电动击实仪主要特点：

　　1、能实现自动记数，自动击实，自动停机。

　　2、带有挂锤座，和手动提把，可以轻松的提锤。

　　3、半自动型压模装置，取放模更方便。

　　4、一体式锤头，不会脱落，不会砸断，开裂。

　　MDJ-II A马歇尔电动击实仪主要技术指标：

　　1、落距：（457±1.5）mm

　　2、击实速度：60次/分±5次/分

　　3、击实预置数 0－99次

　　4、锤重：4536±5g

　　5、试模筒直径：101.6mm

　　6、外形尺寸：700X500X1700mm

　　7、重量：150KG

　　8、电源电压：380V

　　9、功率：750W

　　10、环境温度：5～40℃|

　　11、环境湿度：≦85﹪

　　马歇尔标准击实法的成型步骤

　　①将拌好的沥青混合料均 匀称取一个试件所需的用量(约1200g)当已知沥青混合料的密度时, 可根据试件的标准尺寸计算并乘以1.o3得到要求的混合料数量 。

　　②在试件制作过程中, 为防止混合料温度下降, 应连盘放在烘箱中保温。从烘箱中取出预热的试模及套筒, 用沾有少许黄油的棉纱擦拭套筒,底座及击实锤底面,将试模装在底座上,垫张圆形的吸油性小的纸, 按四分法从四个方向用小铲将混合料铲人试模中, 用插刀或大螺丝刀沿周边插捣1 5次, 中间1o次。 插捣后将沥青混合料表面整平成凸圆弧面。

　　③插入温度计, 至混合料中心附近, 检査混合料温度 。

　　④待混合料温度符合要求的压实温度后, 将试模连同底座一起放在击实台上固定, 在裝好的混合料上面垫一张吸油性小的圆纸, 再将裝有击实仪锤及导向棒的压实头插入试模中, 开启本击实仪开始实验。

　　实验过程(接合图中所示进行操作)

　　试验前先接通三相380V电源,并检査输入航空插头,与工作输出航空插头是否接牢,然后打开电源<20>c显示屏显示“日日”,按照所需锤击次数,按置数器<19>设定好。放下压模装置<7>压紧试筒,然后松开锤座< 1 >使导杆落下,用手触动点动<l8>观察传动轮, 正反转 c (注: 挑锤块<4>逆时针行驶为正转, 反之则更改电源线, 任意调换其中两根即可, 一切正常后, 按下启动”<17>,击实仪开始工作) 。当试件击实一面后,取下套筒将试模调头,然后以同样的方式和次数击实另一面。

　　试件击实结束后, 立即用镊子取掉上下面的纸, 用卡尺量取试件离试模上口的高度, 并由此计算试件高度,如不符合要求,试件应作废,并按下式调整试件的混合料质量, 以保证高度符合63.5mm ±l.3mm的要求。

　　卸去试筒及底座, 将装有试件的试模横向放置冷却至室温(不少于12小时)置脱模机上脱出。
