　　液压脱模器主要用途：

　　上海供应 液压电动脱模器 源头厂货

　　本机主要配合“多功能电动击实仪”“马歇尔电动击料仪”以及轻重手动击料仪供应商河北大宏实验仪器有限公司和各种试模筒内试件脱模用。它适用于：

　　1、制抗压试模：Φ150×230mmΦ100×180mm

　　2、轻重型土工击实试模：Φ152×170mm Φ100×127mm

　　3、马歇尔击实试模：Φ101.6×87mm

　　液压脱模器结构原理

　　上海供应 液压电动脱模器 源头厂货

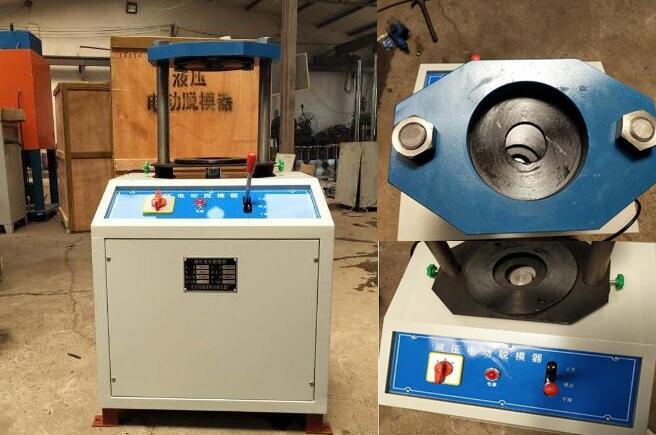

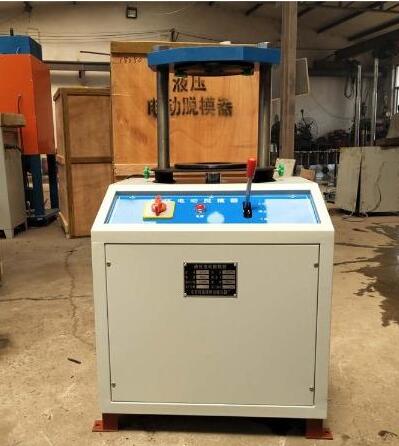

　　本机主要机架液压系统、压力表、电气系统等组成

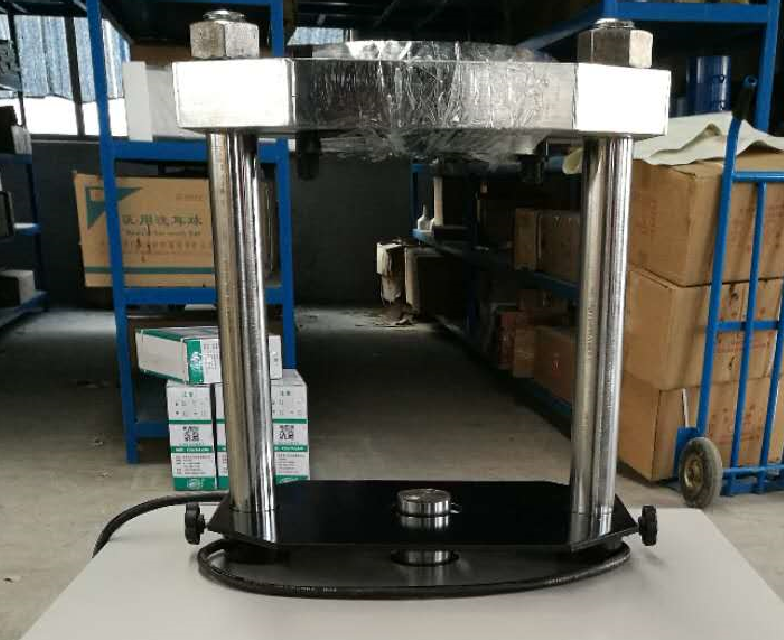

　　1、机架部分：主要由横梁、立柱、托盘、油缸、底座等组成。横梁可安装脱模附件 用于Φ 101.6mm、Φ 100mm 、Φ 50mm 的试模脱模用油缸柱塞中心可安装Φ 45mm 的长短 杆，拖盘是用于脱模时模筒的定位及支撑。

　　2、液压系统：由液压泵、送油阀、回油阀和油箱、滤油器及油管、接头组成。 液压 泵为轴向柱塞高压泵流量为 0.125Mm/min 额定压力 40MPa 由 0.75KW 三相电机直接驱动， 固定在底座上。 回油阀与送油阀分别装在前面板的左右侧供应商河北大宏实验仪器有限公司，均由手轮操作，右侧送油阀能 调节活塞上升速度， 左侧回油阀用于油缸下降回油送油阀上设有安全阀， 过载时可溢流起安 全作用。

　　3、压力表：本机压力表为 1.5 级精度，耐震压力表用于测量缸内工作压力使用时应 注意压力值严禁超过 40MPa 以防损坏机件。

　　4、电气系统：由电动机启动按钮， 停止按钮熔断器，继电器等组成。

　　液压脱模器技术参数：

　　1 载荷：250KN-300KN

　　2 测力表量程：0－38.2MPa

　　3 上升速度：无级调速（0－100mm/min）

　　4 油液工作压力：38.2MPa

　　5 活塞直径：￠100mm

　　6 活塞行程：250mm

　　7 电机规格：AC380V 750W 1400r/min

　　液压脱模器使用说明：

　　1、使用前首先向油箱内加注 6L 液压油，检查各油管接头和紧固件是否松动，如有松 动则拧紧即可，以防漏油影响使用。

　　2、检查电气系统接地，熔丝是否有效。

　　3、操作程序、脱模方法开始时，将左侧回油阀旋至打开位置，右侧送油 阀旋至慢速 位置然后按面板上启动按钮，通电源，泵开始工作顺时针旋转回油阀再徐徐打开送油阀，使 活塞上升一段距离，观察有无卡滞现象，如有则停机检查排除，如无异常反应使活塞上升到 极限回油，以排尽系统内的空气，观察左侧油缸回油管内无气泡就可正常工作。脱模时应注 意模筒的定位是否准确， 它是仪器安全运行脱模顺利的关键。
