　　电动蝶式液限仪 上海雷韵试验仪器 技术规格 正方法：

　　1检验碟式液限仪，确定处于良好的状态，连接土碟销子是否磨蚀而导致土碟左右活动。连接土碟和悬臂的螺丝是否上紧，土碟中的槽是否磨蚀。

　　2、开槽器柄上的刻度和调整片H调整土碟C的提升高度，使碟底与底板的接触点正好处在底板以上1厘米（0.3937英寸）。紧螺丝I以固定调整片H，开槽器柄上的刻度（做量高的标准）仍保持原位置不变，迅速转动摇柄圈以检验调整是否正确。如调整正确，当凹轮打击凹轮从动器时会听到轻微铃样声音。如土碟升高超越刻度，或听不到声音要进一补调整。

　　试验步骤：

　　1、将土试样放在蒸发皿中，加15至20毫升蒸镏水，用调土刀反复搅拌、搓捏、直至彻底混合，再每次加1至3毫升水，按前述方法充分拌均。

　　2、土料与充足的水拌合而达一稠度时，相当于需要下落30至35次即行结合。将一部分土膏放在碟中其位置为碟接触底板处的上面。用调土刀将土膏压铺成一定形状，注意尽量少压几次，防土膏中混进水泡。用调土刀修平土膏面，土膏最厚处为1厘米厚。多余土料回至蒸发皿，由凸轮从动开始用开槽器沿直径将碟中土膏用力划开。形成一轮廓明显的，具有规定尺寸的清晰槽缝。为了避免槽边扯裂或土膏在碟中滑动，至少允许从前至后，从后至前划六次以代替一次划槽，各次划动逐步加深直至一次，从后至前的划动能明显的接触碟底，应以尽可能少的次数划槽。

　　3、每秒2转的速度转动摇把F，使土碟起落，直至土膏两半在槽底接触的长度约为1/2英寸（12.7毫米）。记录槽底接触的长度为1/2英寸时所需的击数。

　　4、从土并边到边垂直直于槽缝切取一土片，其宽度约等于切土刀宽，其中应包括槽缝闭合处的土，放于一合适的称量合中，称重并记录。在230°±9°F(110°±5°)温度下烘至恒重。一待冷却而尚未吸入吸附水前立即在称重。记录烘干后的失重作为水重。

　　5、将碟内剩余的土料移至蒸发皿。将碟及开槽器洗净并烘干，将碟重新装上以准备做下次实验。

　　6、用移至蒸发皿的土料在加水以增加土的流动性，按上述方法至少再做两次实验。其目的是取得不同稠度的土样，使土膏槽缝流合所需的下落次数在25次以上或以下。所得的各下落次数应在15至35次之间，试验中土样总是由较干状态进行至较湿状态。

　　7、计算

　　a计算土的含水量WN，以烘干土重的百分数表示；

　　WN=（水重×烘干土重）×100

　　8、 绘制塑流曲线

　　在半对数纸上绘制‘塑流曲线；表示含水量与碟下落次数关系。以含水量为横坐标用数学标尺，下落次数为纵坐标，用对数标尺。塑流曲线为一直线，绘制时应尽可能通过三个或三个以上的试验点。

　　9、液限

　　在流态曲线上取下落25次处含水量做为土的液限，取值至整数。

　　电动蝶式液限仪 上海雷韵试验仪器 技术规格

　　DSY-1碟式液限仪【适用范围】

　　1）本法为测定土液限的试验方法。所获成果至少需经3次试验，并制一塑流曲线（Flow Curve）。方法如下：

　　1.一点法，从单次试验计算液限值；

　　2.检验或鉴定试验。

　　2）除非规定所试验的土允许采用一点法外，一般应该采用落碟法，当所测成果不一致或所试验的土按技术要求有规定时，采用检验试验法或鉴定试验法。

　　DSY-1仪器设备配套

　　1.蒸发皿 :直径为4英寸(114.3毫米)的瓷蒸发皿

　　2.调土刀 : 长3英寸(76.2毫米),宽?英寸(19毫米)的调土刀或刀片

　　3.液限仪:一个铜碟及支架构成的机械设备

　　4.开槽器: 一个带量规的开槽器

　　5.容 器: 适当的容器,例如有盖表皿,以防止在称重过程中丧失水份

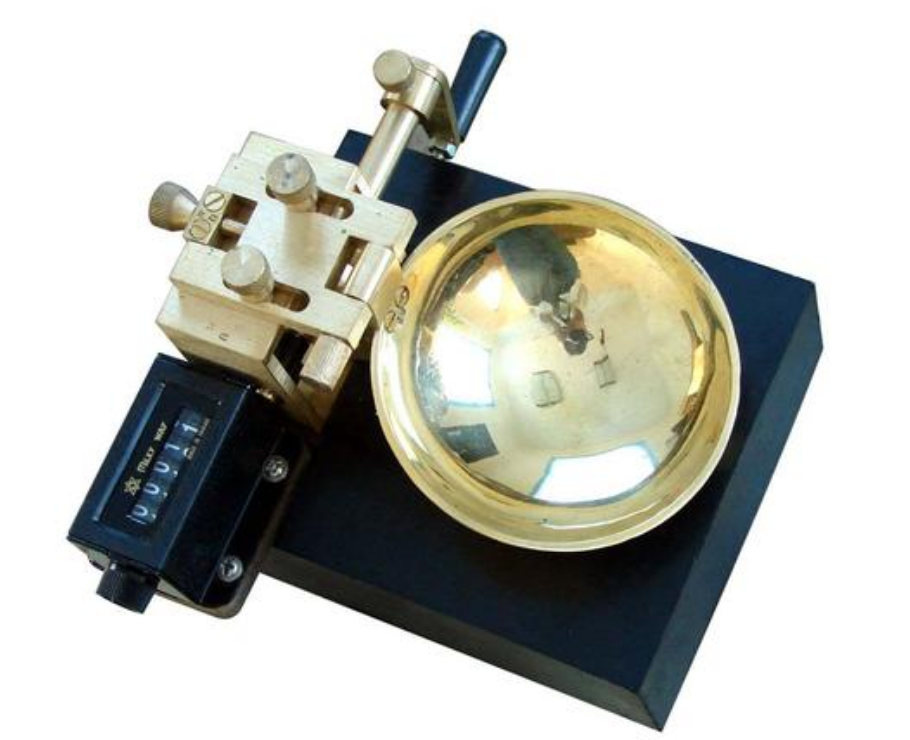

　　DSY-1碟式液限仪【结构】

　　由盛装试样的黄铜皿和装有硬橡愬台座，以及将皿与台座之间落距控制在1厘米的冲击装置凹轮及计算器、划槽刀等组成。

　　使用注意事项：

　　播报

　　1.使用碟式液限仪时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照仪器使用说明书的规定步骤进行操作。

　　2 初次使用碟式液限仪人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。

　　3. 实验时使用的碟式液限仪，要布局合理，摆放整齐，便于操作，观察及记录等。
