记录仪振动波形记录仪
9801型
记录仪振动波记录仪振动记录仪
产品特点
体积更小，更易于使用。记录振动的理想选择！
-通过连接到振动计可轻松
记录波形-在CF卡上记录并传输到个人计算机-
触发和预触发功能可记录冲击波形-
电压信号（例如振动波形）多可以记录400kHz的采样。
?可以使用FFT分析软件（选件）进行频率分析。
?通过切换采样时间，可以正确地用于高速记录和长时间记录。
带有4.3英寸TFT彩色LCD显示屏的紧凑型录像机。重量约600克，重量轻，易于携带。
适合与其他振动计（例如我们的便携式振动计）组合使用。
应用实例
的记录器/记录器，用于记录振动波形
振动波形的范围从极低的频率（例如建筑物和地面）到高频（例如高速主轴）。MODEL-9801是可以处理这些宽带的录音机。另外，由于具有触发功能，因此只有在发生异常振动时才记录信号，可以有效地使用它。

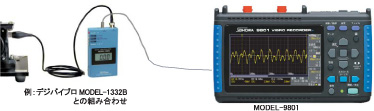

■电动泵等旋转机械的振动
 | 在位移模式下显示鼓风机振动波形的示例 可以更改时间轴和电压轴，以便于查看振动波形。操作简便，因为您可以在检查波形时进行更改。 |

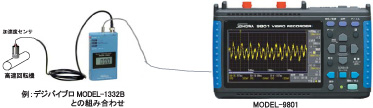

■轴承异常等高频振动
 | 对于 高分辨率TFT液晶，在加速模式下显示的高频振动波形的示例显示非常美观。甚至可以高精度观察到精细的波形。您可以通过按屏幕右下方的保存按钮轻松保存波形。
|

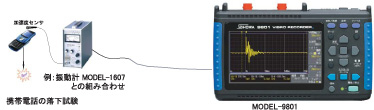

■跌落冲击的加速度波形
 | 以加速度波形显示跌落冲击的示例 此屏幕记录包装的冲击和跌落数码相机的冲击。通过设置触发器，可以始终在屏幕上的固定位置捕获冲击波形。 |
仅在发生异常振动时进行记录/使用触发/预触发进行记录
如果使用触发功能，则在输入预设大小的信号时将开始记录。因此，即使您等待很长时间也不会浪费内存。您可以使录音机处于待机状态，仅在发生异常振动时进行录音。
您也可以使用预触发功能来记录触发之前的信号。这对于震动记录很有用。下面的波形是冲击的记录。左上角有一个[T]标记，这是触发被激活的时间。在下面的波形中，记录了触发前40ms和触发后160ms的波形。您可以看到，仅在施加影响的那一刻之前和之后才有效率地记录下来。
在个人计算机上显示波形。执行频率分析。
通过使用振动记录仪MODEL-9801附带的波处理器，您可以观察记录仪在计算机上记录的波形。波形处理器具有以下功能。
-在个人计算机上实现波形显示和CSV文本转换的应用程序软件。
?可以进行XY显示。
-提供支持报告创建的图形输入，注释输入和模板功能。
-多个文件可以一次转换为CSV数据。
■使用可选的FFT分析软件
