プリント基板位置決めガイド
●自動斜め上げ機構採用

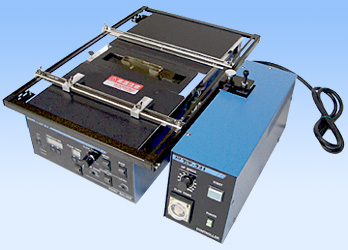

TOP-357との組合せ例
TOP-341A
TOP-342?TOP-343
TOP-341Aシリーズ、プリント基板位置決めガイド
ポイントソルダーのハンダ位置決めがワンタッチで出来ます。
多品種少ロットのお客様に効果絶大。
スイッチワンプッシュでPCBを自動斜め上げ。更なる品質アップをお約束します。
今、お使いのポイントソルダー全てにて取付可能です。
（TOP-323、TOP-333、TOP-353、TOP-375各シリーズに対応）
TOP-341A SERIES FEATURE
Easy setting of P.C.B soidering position (X.Y)
Used together with point soldering machine.
Response to big size P.C.B (205×350mm),M size.
Solw-up function prevent icicle,bridging (with TOP-341A)
Not necessary for customized tools.
Quality and productivity for soldering is up.
TOP-341Aシリーズ 特徴
局所噴流ハンダ付時P.C.Bのハンダ付部の位置（X-Y）を簡単に設定。
大型P.C.B250×350 Ｍサイズまで対応。
ハンダ付はフロータイマーとUPスピードを同期調整機能。

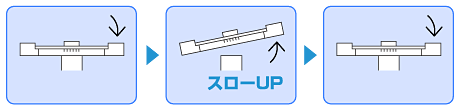

ツララ、ブリッジを防止する独自の超スローUPメカニカル。
治具製作の心配不要です。
ハンダ付品質と生産性を大幅UP。
TOP-341A SERIES
Setting GUIDE on P.C.B (X.Y positioning). Then start switch "ON" and automatic operation safe.
Soldering position is variable in X-Y direction.
Flow timer and up-speed are adjustable.
Original slow-up function for prevent icicle, bridging.
Easy setting up for unit type.
Appoint point solder series.
仕様 Specifications
| 型番 | TOP-341A | TOP-342 | TOP-343 |
|---|---|---|---|
| コントローラー | P.C.Bガイド | P.C.Bガイドミニ | |
| 対応ポイントソルダー | 共 通 | TOP-375 | TOP-323A/333A |
| 電 源 | AC100V50Hz/60Hz （115V、230V仕様有り）
| - | - |
| 消費電力 | 55W | - | - |
| 有効基板寸法m/m | - | 250×350 | |
| 位置設定 | - | XY任意 | |
| 可動寸法m/m | UPストローク50 | X=300
Y=500
| X=300
Y=400
|
| UP/DOWN機構 | リニアへッドモーター | - | - |
| 外形寸法m/m | 130W×400D×175H | 380W×570D×430H | 380W×495D×430H |
| 重 量 | 6.5kg | 1.5kg | 1.5kg |
※Our company receive an Order. Your request power supply 115 220v the above All items
