SDZD-YX-2 全自动自救器智能气密检测仪扫码打印型

　　SDZD-YX-2 全自动自救器智能气密检测仪（扫码打印型）

　　一、概述

　　产品特点：

　　1、具备扫码功能，可扫描带电子标签的自救器，将自救器信息记入检测记录。

　　2、检测记录存储功能，自动将每次的检测过程存入设备，检测记录读出，可打印。检测记录内容如下

　　3、具备打印功能，可用标签纸将自救器检测结果直接打出，贴于自救器。

　　4、自动密封，自动控制电动气泵开启加压，自动处理检测数据。

　　5、以STM32处理器技术为核心，通过STM32处理器控制气泵和电磁阀通断，控制检测过程，采用触摸屏与STM32处理器交互数据,自动处理检测数据，给出检测结果。

　　SDZD-YX 全自动自救器智能气密检测仪，自动密封，自动加压，自动检测，增加扫码存储打印功能，可对带电子标签的自救器扫码检测，并将检测结果直接打出，检测结果存储在设备U盘，便于记录保存，查看。

　　二、结构特征与工作原理

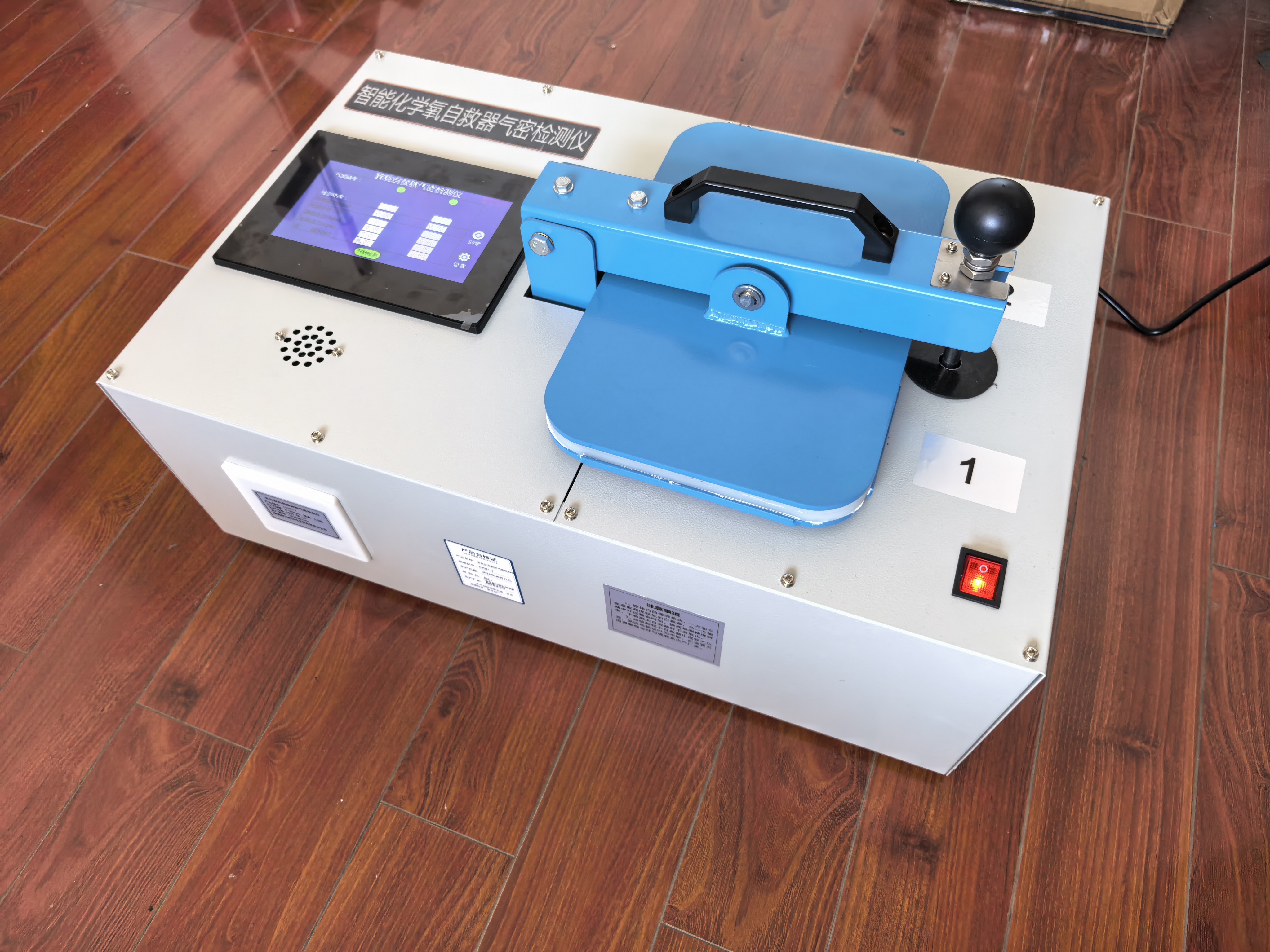

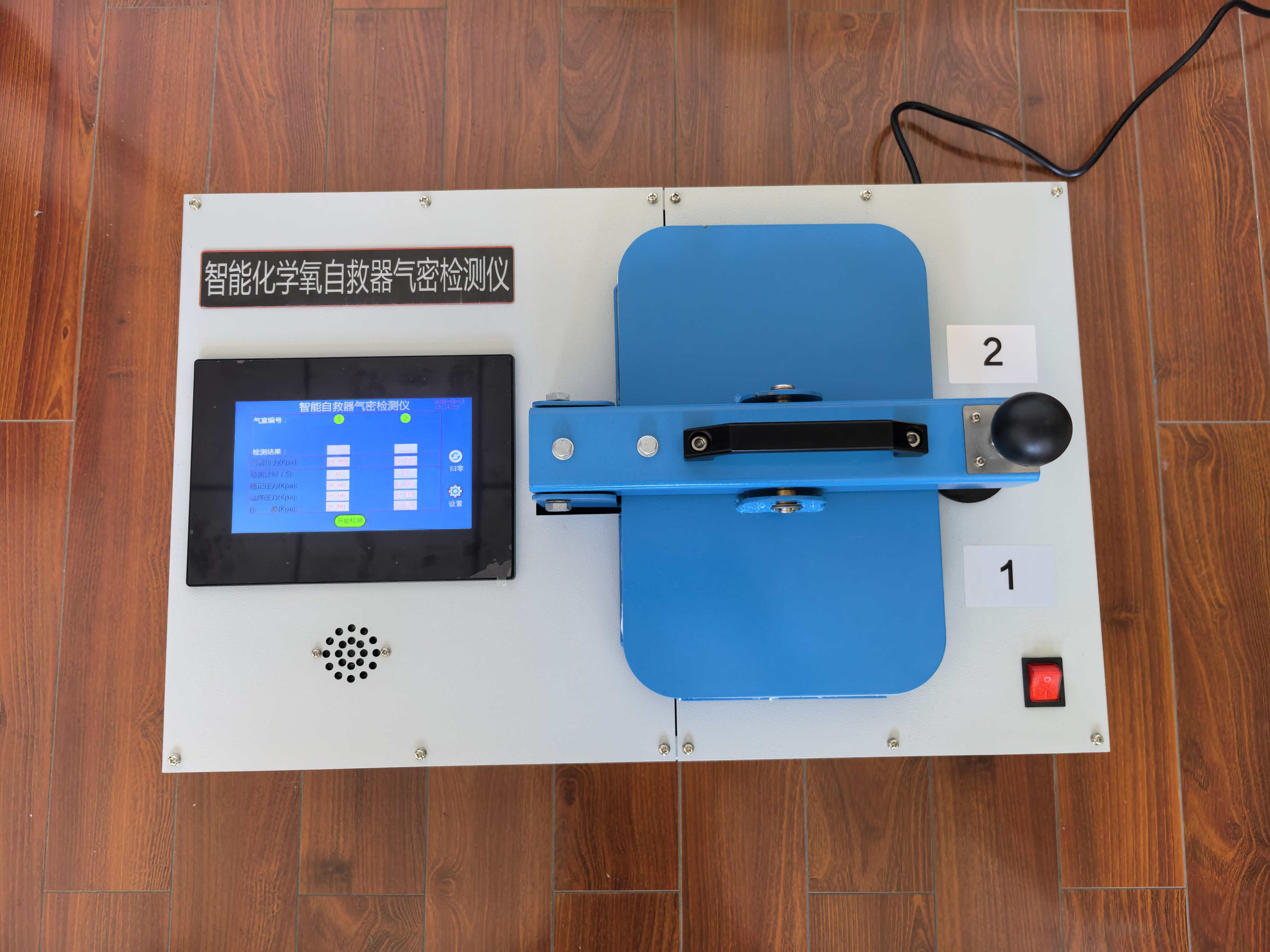

　　1、仪器的结构特征如图所示：

　　仪器由控制系统、主机、显示器、封压装置、打印机、扫码器、存储U盘及管路系统等部件构成。

　　1.触摸屏 2.密封圈 3.上盖 4压梁 5 把手 6电源开关

　　7打印机 8存储U盘 9扫码器

　　2、工作原理

　　扫码读出自救器信息存入设备，拉杆自动密封，气泵自动加压到压力值，沿连接管路系统传递至压力表，测得压力值，控制系统根据参数给出检测结果并存入设备，同时可将检测结果打印出来。

　　三、技术性能：

　　1、响应时间：正压检测时间：≤1min；

　　2、检测范围：正压检测：≤20KPa；

　　3、触摸屏：高可靠的工业触摸屏 SDWb070S14C

　　4、扫码器：高速扫码器

　　5、打印机：工业仪器多接口打印机

　　6、存储容量：16G

　　7、电气参数

　　（1）、压力变送器：KH-805，测量范围：0～20kpa；精度0.5级，输出4-20ma ,12v电源

　　（2）、气泵:KYK60CPM气泵 。

　　（3）、电磁阀：高气密性

　　（4）、电动拉杆：工业级大扭力4000N，低噪音。

　　8、外形尺寸：480×360×370，重量11KG

　　四、硬件选择

　　1、单片机采用高可靠的STM32系列

　　2、高速扫码模块

　　3、大容量存储16G

　　4、工业热敏打印机，可打印标签纸，热敏纸

　　5、电动拉杆工业级大扭力，低噪音

　　6、电源具备防雷击浪涌保护、接地保护、过载保护等功能。

　　7、 触摸屏：工业触摸屏，DC12V供电，7寸，以太网通讯。

　　五、使用、操作

　　1、上电进入系统，进入主页面，触摸归零按键弹出，使压力归零

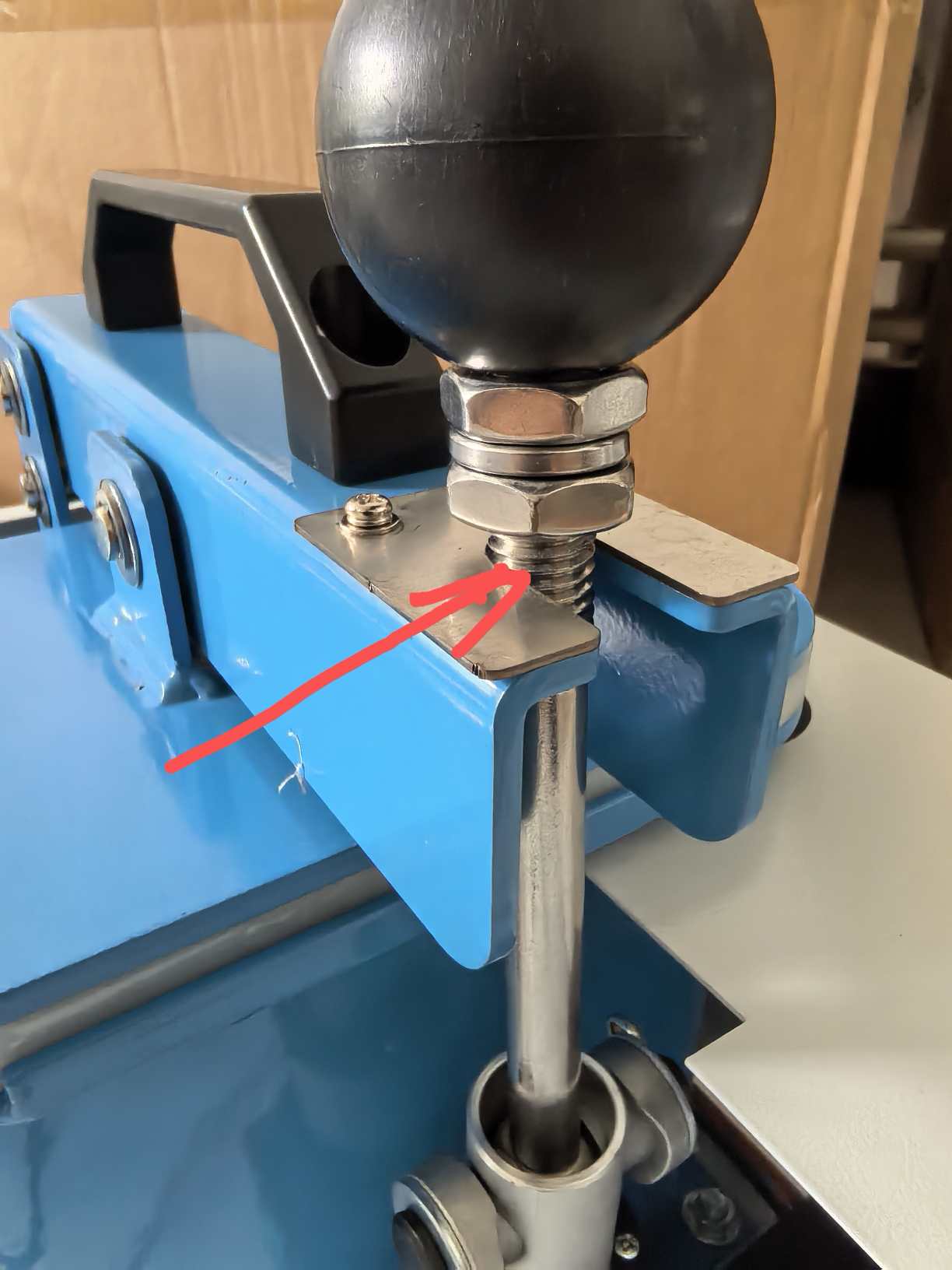

　　2、将被检自救器电子标签二维码对准扫码模块，扫码结果读入显示屏编码栏，自救器放入仪器检测气室内，把手螺栓推入压梁，触摸开始检测按键，仪器自动密封，加压检测，并将检测结果存入设备，同时打印出检测结果，可将检测结果贴在自救器上，方便识别。检测不合格的自救器应予以隔离并另行处理。

　　3、将设备存储U盘插入联网的计算机（必须联网，否则读不出数据），打开检测记录文件夹，双击运行自动记录器，记录器运行完关闭后，即可查看检测记录。

　　4、触摸设置按键进入设置页面。打印机默认开启，图标显绿色，触摸图标，显示红色，关闭打印。用户可自行设置时间。其他项目不需调整，如需调整请联系生产厂家。

　　六、注意事项

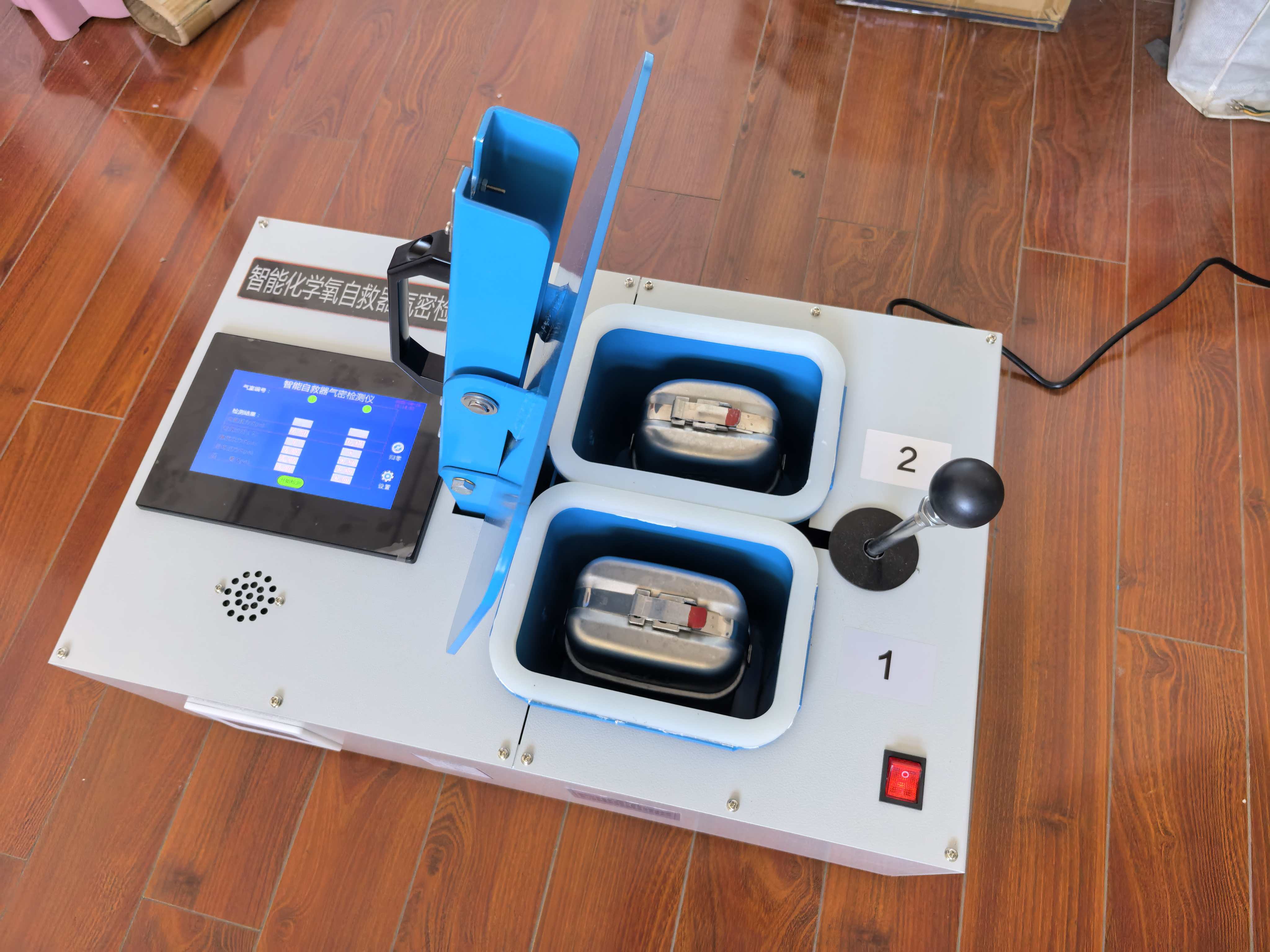

　　1、腔体内的橡胶垫块，一方面方便拿取高度较低的自救器，另一方便减少打压稳定时间，提高检测精度效率，不检测大自救器时不要取出。

　　2、如检测较小自救器出现较大压差，原因是稳定时间不够，在设置页面调整稳定时间或联系生产厂家。
