JMZS 压缩氧自救器自动识别装置

　　一 概述

　　1.1 概述

　　压缩氧自救器是一种小型的供矿工随身携带的防毒呼吸器具，是矿工在井下遇到灾害事故时进行自救

　　的重要装备。用于矿工在井下遇到瓦斯或煤尘爆炸、火灾和瓦斯突出等自然灾害时，逃离现场的呼吸防护

　　用品。若压缩氧自救器有气压不足、药品过期、外观损坏等隐患而管理人员未能及时发现，一旦矿工佩戴

　　不合格的自救器下井，后果不堪设想。为杜绝以上问题的出现，我司特设计一种能够自动识别压缩氧自救

　　器的装置——JMZS压缩氧自救器自动识别装置（以下简称“识别装置”）。

　　1.2 产品型号意义

　　装置其规格及型号如下：

　　JM

　　Z

　　S

　　识别

　　压缩氧自救器

　　徐州

　　二 主要功能及技术指标

　　2.1 主要功能

　　a) 自救器称重，识别重量是否在正常范围内。

　　b) 自救器编号识别，使用前在自救器内部粘贴码电子标签，通过读取该标签获得自救器的生

　　产日期、上次换药时间、所属员工等信息。

　　c) 视频识别表头压力，通过视频图像识别技术，读取自救器钢瓶压力值，并判断是否在正常范围内。

　　d) 视频识别员工人像，通过视频图像识别技术，识别是否为注册员工，并判断是否与自救器匹配。

　　2.2 技术指标

　　2.2.1 基本参数

　　a) 外形尺寸：1500mm x 750mm x 1240mm。

　　b) 颜色：电脑灰。

　　2.2.2 工作电压：220V DC。

　　2.2.3 适用范围：压缩氧自救器。

　　2.2.4 压缩氧自救器

　　a) 气瓶充填压力：20MPa；

　　b) 质量：2.1kg（包括氧气和二氧化碳吸收剂）；

　　2.2.5 电子计重秤

　　a) 称量：3kg；

　　b) 实际分度值：0.1g；

　　c) 检定分度值：10g；

　　d) 准确度等级：Ш级。

　　1

　　JMZS 压缩氧自救器自动识别装置

　　三 结构和工作原理

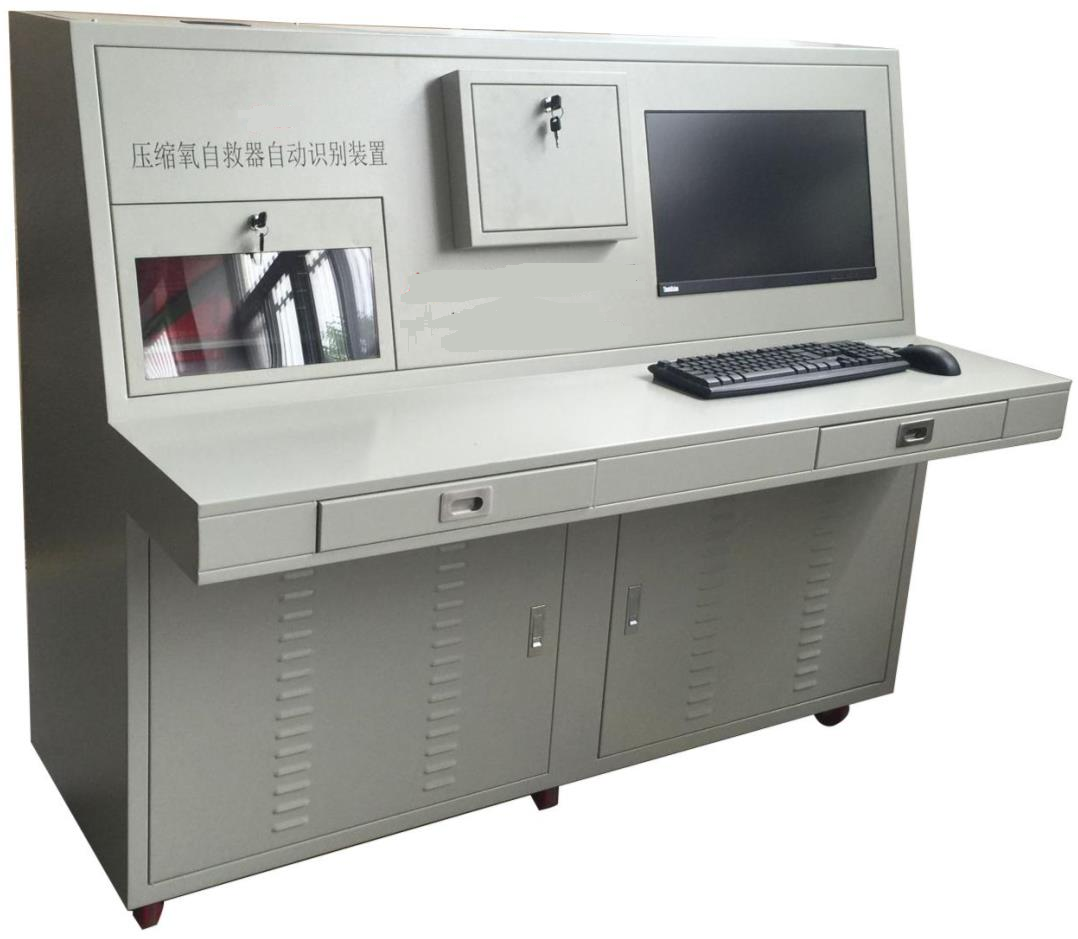

　　3.1 结构特征

　　3.2 工作原理

　　矿工下井前，将自救器放在识别装置上面，首先识别装置会自动称重，判断自救器重量是否在正常范

　　围内；然后读取电子标签，获取自救器的相关信息；通过图像识别系统获取自救器的压力值和员工的人像

　　信息；当四个信息获取完成后，电脑同时将信息投放至大屏，并根据信息情况提示员工能否下井，也可驱

　　动闸机开闭。

　　四 使用方法

　　4.1 装置电源线插头接 220V 交流电。

　　4.2 打开电脑主机，打开软件。

　　4.3 打开识别装置柜门，人脸对准识别区域，员工信息上传至上位机。

　　4.4 打开电子秤观察窗，并开启电子秤电源，显示全部内容（机型、“000000”-“999999”滚动显示、电

　　压值、“0.0g”），为使称重更加准确，请预热 15min 以上。

　　4.5 将自救器放置在电子秤上，装置将自动称重，且读取压力值，并识别自救器的电子标签，上传至上位

　　机。

　　五 上位机操作方法

　　注：在进行上位机软件操作前，需提前将人员信息写入值汉王人脸识别装置。具体操作步骤详见《汉王人

　　脸识别装置说明书》。
