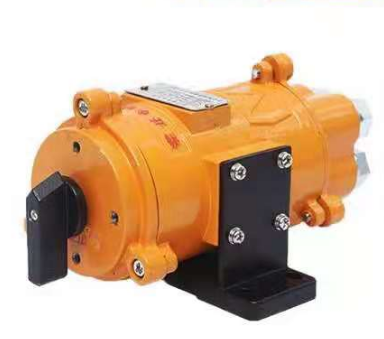

KBH-10/127矿用隔爆型转换开关

　　KBH-10/127矿用隔爆型转换开关

　　1 适用范围与工作条件

　　1.1 适用范围

　　本标准规定了KBH-10/127矿用隔爆型转换开关（以下简称转换开关）的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

　　本标准适用于三相交流中性点不直接接地供电系统额定电压至127V，额定频率为50Hz的转换开关。

　　1.2 工作条件

　　1.2.1 转换开关在下列条件下正常工作：

　　应符合MT847-2011中第4.2条的规定。

　　2 产品型号含义

　　2.1 型号组成

　　2.2 防爆标志

　　防爆标志：Ex d I Mb

　　3 主要技术参数见下表

　　4 安装、使用与维修

　　4.1 安装前应检查转换开关铭牌上所列的基本数据是否符合实际使用条件。

　　4.2 安装时保证电气间隙、爬电距离按MT847-2011第4.3条规定。

　　4.3 无论何种接线，必须将橡胶密封圈压紧，以保证橡胶密封圈的密封性能。

　　4.4 在检修、维护时必须“严禁带电开盖”同时切断前级电源。

　　4.5 转换开关更换元件时，应确保元件符合其本身的使用说明书要求。

　　4.6 在维护修理时，应妥善保护各隔爆接合面,严禁损伤隔爆面。

　　5

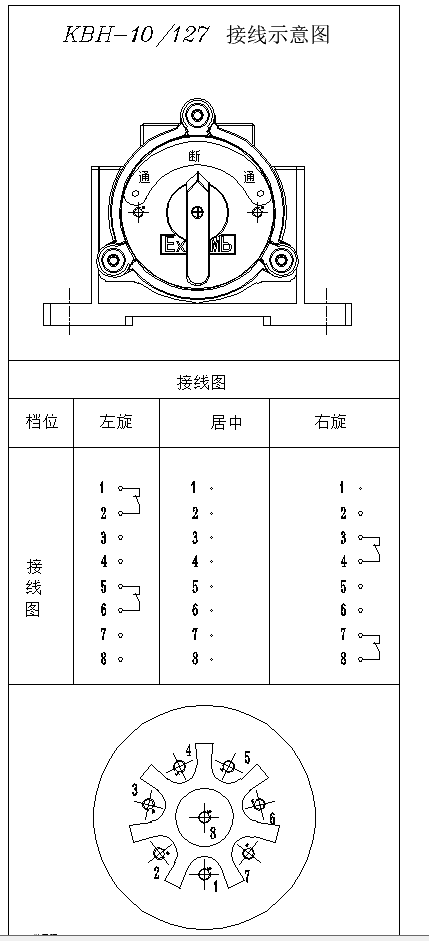

　　产品接线图：

　　6 运输、贮存要求

　　5.1运输:转换开关运输过程中不允许受剧烈机械撞击和曝晒雨淋，严防摔掷、翻滚、重压。

　　5.2贮存转换开关应贮存在环境温度为0℃～40℃。干燥、清洁及通风良好无腐蚀性介质的仓库内，应远离火源及热源。

　　7 开箱及检查

　　本产品外包装采用纸箱包装。开箱使用前，应检查包装是否有损坏现象，开箱应检查箱附产品使用说明书、合格证、装箱单是否齐全；装箱单所填写的内容是否与实物一致；外观是否有损伤，外观应平整、光洁、无缺陷。如发现有问题及时与本公司联系。

　　8 注意事项

　　7.1接线时，请注意断开主电源。

　　7.2 内部不接线的端子，要拧紧，不得松脱。

　　7.3密封圈老化时要及时更换；配用电缆直径范围应和密封圈内径相匹配，内径Φ20～Φ23。

　　9 安全警示

　　8.1 严禁带电打开转换开关；

　　8.2 缺少零件的转换开关严禁下井使用；

　　8.3 严禁击打、摔打转换开关；

　　8.4 严禁在超过额定电压的现场的使用转换开关。

　　8.5 严禁随意改变产品结构或零部件；

　　8.6 检修时注意保护隔爆面，检查紧固件是否损坏、密封圈是否老化，如有损坏或老化应及时更换；

　　10 订货须知

　　订货时应写明产品型号、产品名称、定货数量、定货单位、收货地址、到站、电话、联系人等。
