| 品牌 |
泽荣 |
型号 |
ZJQM-5型自动加压自救器正压气密检测仪 一、概述 产品特点： 1、以STM32处理器技术为核心，自动处理检测数据，给出检测结果。 2、采用触摸屏与STM32处理器交互数据，显示检测过程、设定检测参数，拥有良好的人机界面。 3、通过压力传感器测定初始压力，STM32处理器自动控制电动气泵开启加压。 4、通过STM32处理器控制气泵和电磁阀通断，控制检测过程。 ZJQM-5型自动加压自救器正压气密检测仪，主要是针对各种自救器的气密性进行检测，可用于化学氧自救器气密性的自动检测。 二、结构特征与工作原理 1、仪器的结构特征如图所示： 仪器由控制系统、主机、封压装置、及管路系统等部件构成。 1.触摸屏 2.密封圈 3.上盖 4. 压梁 5 把手 6.电源开关 2、工作原理 气泵自动加压到压力值，沿连接管路系统传递至压力表，测得压力值，控制系统根据参数给出检测结果并播报。 三、技术性能： 1、响应时间 正压检测时间：≤1min； 2、检测范围 正压检测：≤20KPa； 3、电气参数 （1）、压力变送器： KH-805，测量范围：0～20kpa；精度0.5级，输出4-20ma |
| 型号 |
12v电源 （2）、气泵 KYK60CPM气泵?。 （3）、电磁阀 高气密性。 4、外形尺寸：480×360×330，重量11KG 四、硬件选择 1、单片机采用高可靠的STM32系列 2、系统气路耐压0.5MPa。 3、电源具备防雷击浪涌保护、接地保护、过载保护等功能。 4、主要仪器仪表及触摸屏，全部采用工业级产品。 5、触摸屏：工业触摸屏，DC12V供电，7寸，以太网通讯。 五、使用、操作 1、上电进入系统，进入主页面，触摸归零按键弹出，使压力归零 2、将被检自救器清理干净后放入仪器工作室内，把手螺栓拉起卡入压梁，顺时旋转把手到限定位置，使仪器工作室密封。仪器自动加压检测，并给出检测结果。检测不合格的自救器应予以隔离并另行处理。 3、触摸设置按键进入设置页面。用户可自行设置时间。其他项目不需调整，如需调整请联系生产厂家。 |
货号 |
1250 |
| 材质 |
铸钢 |
适用范围 |
0-60 |
| 性能 |
一级 |
重量 |
30 |
| 规格 |
齐全 |
加工定制 |
是 |
| 是否进口 |
否 |
产地 |
山东 |
ZJQM-5型自动加压自救器正压气密检测仪
一、概述
产品特点：
1、以STM32处理器技术为核心，自动处理检测数据，给出检测结果。

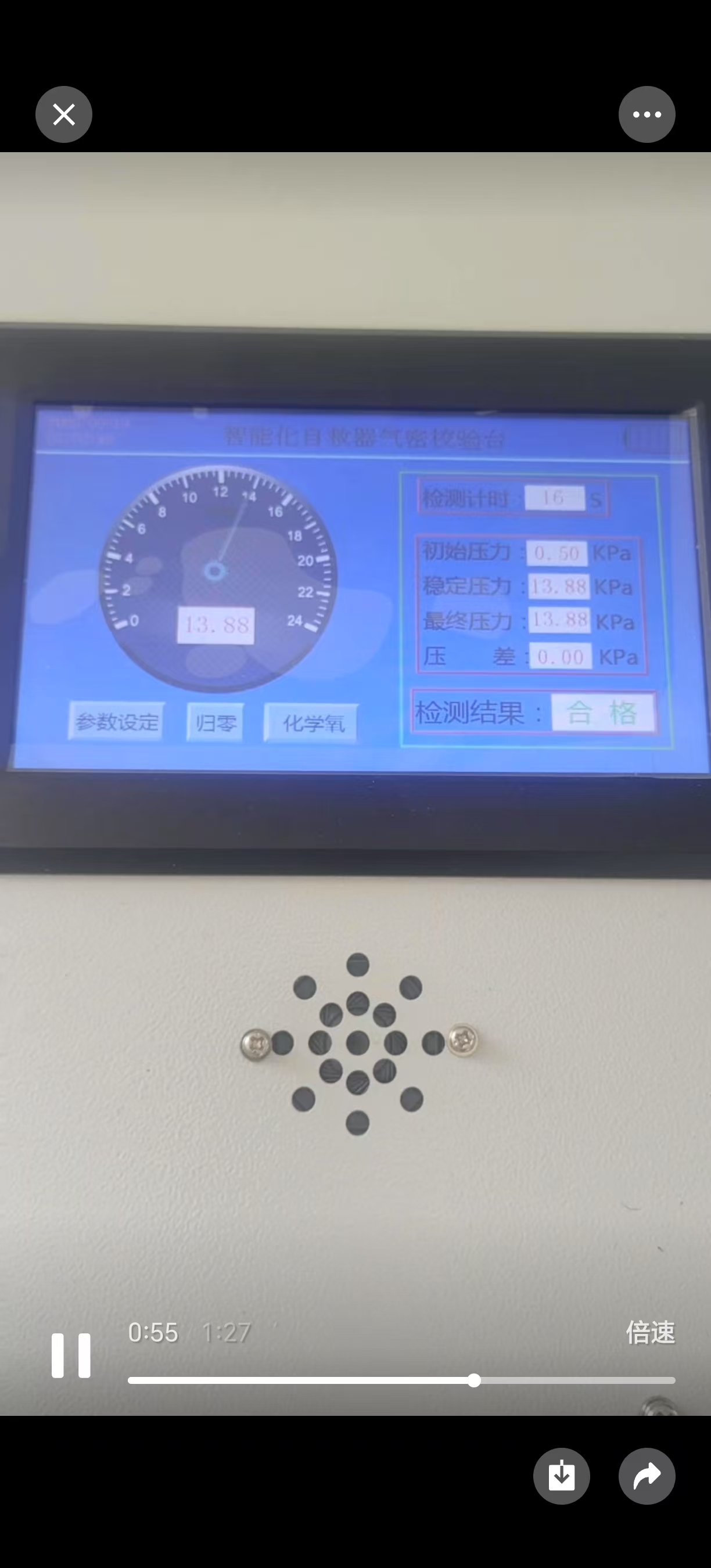

2、采用触摸屏与STM32处理器交互数据，显示检测过程、设定检测参数，拥有良好的人机界面。
3、通过压力传感器测定初始压力，STM32处理器自动控制电动气泵开启加压。
4、通过STM32处理器控制气泵和电磁阀通断，控制检测过程。
ZJQM-5型自动加压自救器正压气密检测仪，主要是针对各种自救器的气密性进行检测，可用于化学氧自救器气密性的自动检测。
二、结构特征与工作原理

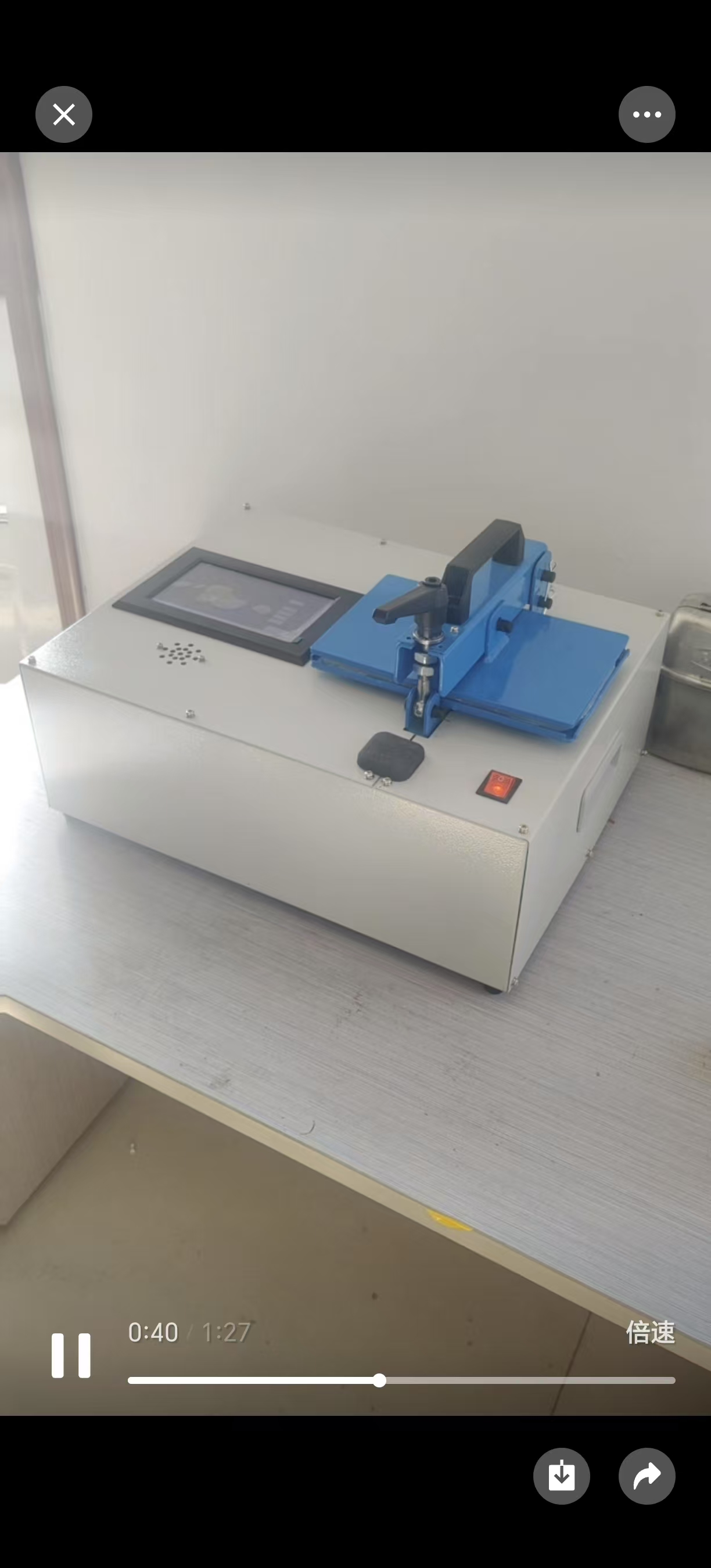

1、仪器的结构特征如图所示：
仪器由控制系统、主机、封压装置、及管路系统等部件构成。
1.触摸屏 2.密封圈 3.上盖 4. 压梁 5 把手 6.电源开关
2、工作原理
气泵自动加压到压力值，沿连接管路系统传递至压力表，测得压力值，控制系统根据参数给出检测结果并播报。
三、技术性能：
1、响应时间
正压检测时间：≤1min；
2、检测范围
正压检测：≤20KPa；
3、电气参数
（1）、压力变送器：
KH-805，测量范围：0～20kpa；精度0.5级，输出4-20ma ,12v电源
（2）、气泵
KYK60CPM气泵 。
（3）、电磁阀
高气密性。
4、外形尺寸：480×360×330，重量11KG
四、硬件选择
1、单片机采用高可靠的STM32系列
2、系统气路耐压0.5MPa。
3、电源具备防雷击浪涌保护、接地保护、过载保护等功能。
4、主要仪器仪表及触摸屏，全部采用工业级产品。
5、触摸屏：工业触摸屏，DC12V供电，7寸，以太网通讯。
五、使用、操作
1、上电进入系统，进入主页面，触摸归零按键弹出，使压力归零

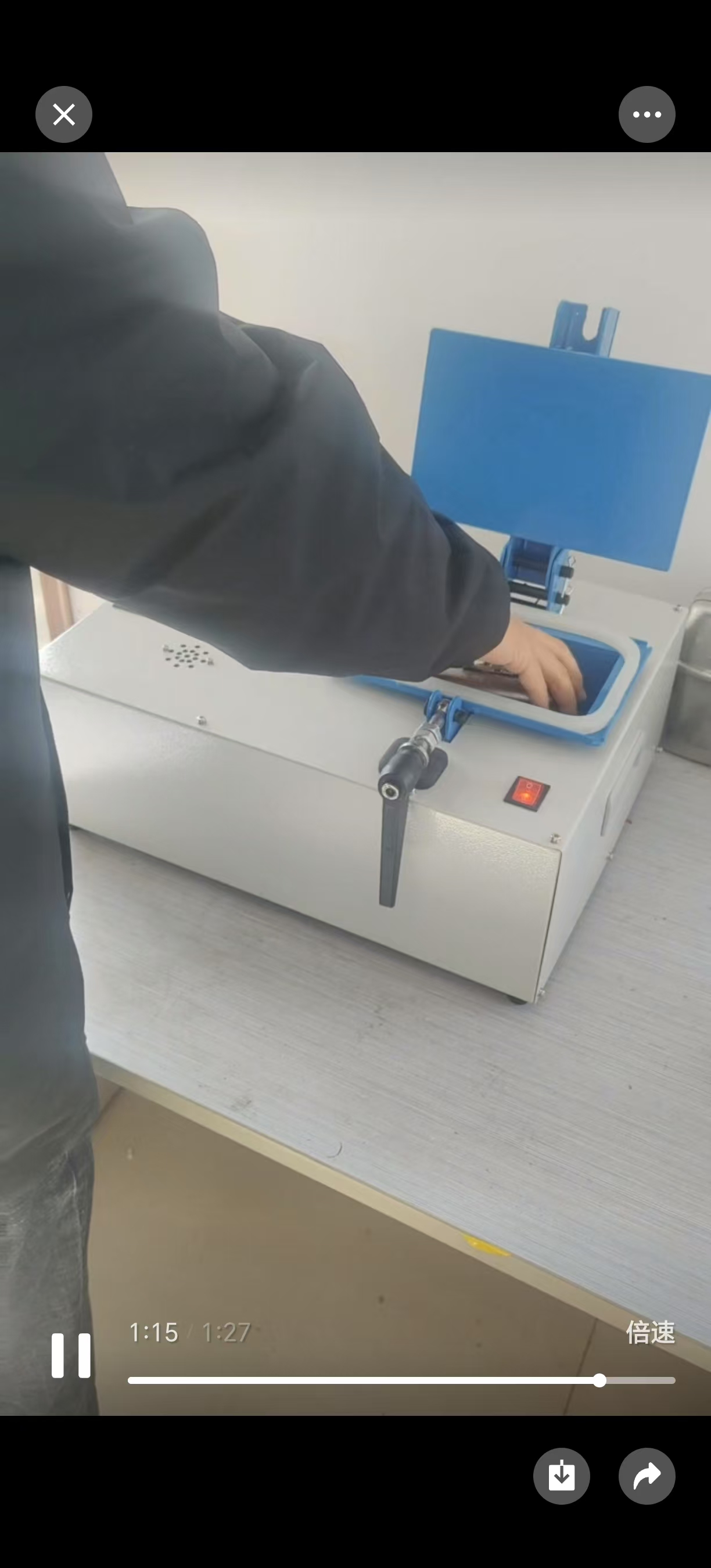

2、将被检自救器清理干净后放入仪器工作室内，把手螺栓拉起卡入压梁，顺时旋转把手到限定位置，使仪器工作室密封。仪器自动加压检测，并给出检测结果。检测不合格的自救器应予以隔离并另行处理。
3、触摸设置按键进入设置页面。用户可自行设置时间。其他项目不需调整，如需调整请联系生产厂家。
