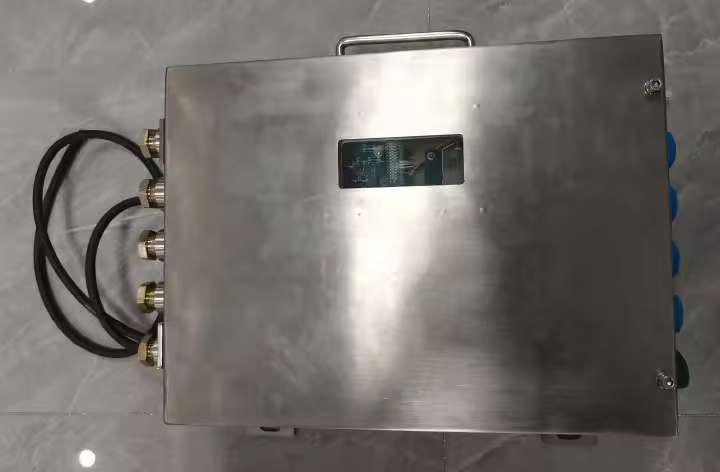

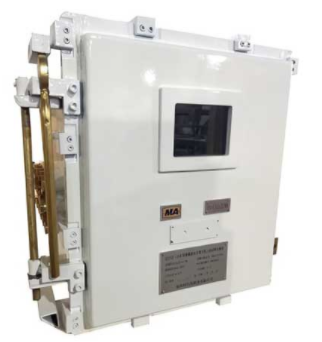

KJJ127 矿用浇封兼本安型无线交换机

　　KJJ127 矿用浇封兼本安型无线交换机

　　1 产品概述

　　1.1 产品执行标准

　　Q/320300CM139-2024 、 GB/T 3836.1-2021 、 GB/T 3836.4-2021 、 GB/T 3836.9-2021 、MT 209-1990（抗干扰与可靠性除外）、MT/T 1081-2008 、MT/T 210-1990。

　　1.2 产品功能

　　KJJ127 矿用浇封兼本安型无线交换机是一种全新的井下宽带通信设备，完全符合 IEEE 802.3u Ethernet 标准，提供1000M 快速以太网的能力，可以组成光纤自愈环网，系统在 出现故障时环网冗余倒换时间小于 300ms，提高了系统可靠性。

　　1.3 用途特点

　　交换机是实现井下设备状态信息传输的设备，其性能好坏将直接影响信息传输速率和 工作稳定性。浇封兼本安型交换机把RS485 信号模块、CAN 信号模块、以太网模块、无 线通讯模块、浇封型电源模块等器件融合在一起，共同置于不锈钢壳体中，实现数据的接 收与发送，交换机同时配接RS485 信号接口、CAN 信号接口、网络光信号接口、网络电 信号接口和无线接口，可以输出 RS485 信号、CAN 信号、无线信号、网络光信号和网络电 信号。

　　1.4 型号说明

　　KJ J 127

　　1.5 外形尺寸

　　外形尺寸：530mm×380mm×120mm

　　重 量：约 12kg

　　1.6 防爆类型

　　防爆型式：矿用浇封兼本质安全型，

　　防爆标志：Ex mb [ib Mb] I Mb。

　　2 环境条件

　　额定工作电压

　　交换机

　　矿用监测、控制系统或设备

　　a) 环境温度：0℃~+40℃;

　　b) 平均相对湿度：不大于 95%RH（+25℃);

　　c) 大气压力：80kPa～110kPa；

　　d) 无显著振动和冲击的场合；

　　e) 无溅水、淋水的场所；

　　f) 煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合。

　　3 电气性能

　　3.1 供电电源：

　　a) 额定电压：AC 127V；

　　b) 额定电流：≤1A；

　　c) 预期短路电流：50A。

　　3.2 以太网光信号 1：

　　a) 接口数量：2 路；

　　b) 传输方式：TCP/IP 全双工；

　　c) 接口类型：LC（单模双纤，波长：1310nm）

　　d) 传输速率：1000Mbps；

　　e) 光发射功率：（-15～0）dBm；

　　f) 接收灵敏度：≤-25dBm；

　　g) 传输距离：10km（使用 MGTSV 煤矿用通信光缆，衰减系数：0.5dB/km，光纤接点总数 20 个，10 个热熔接点，每个热熔接点衰减0.03dB；8 个冷熔接点，每个冷熔接点衰减0.3dB；2 个活动接点，每个活动连接点衰减 1dB）。

　　3.3 以太网光信号 2：

　　a) 接口数量：1 路；

　　b) 传输方式：TCP/IP 全双工；

　　c) 接口类型：SC（单模双纤，波长：1310nm）
