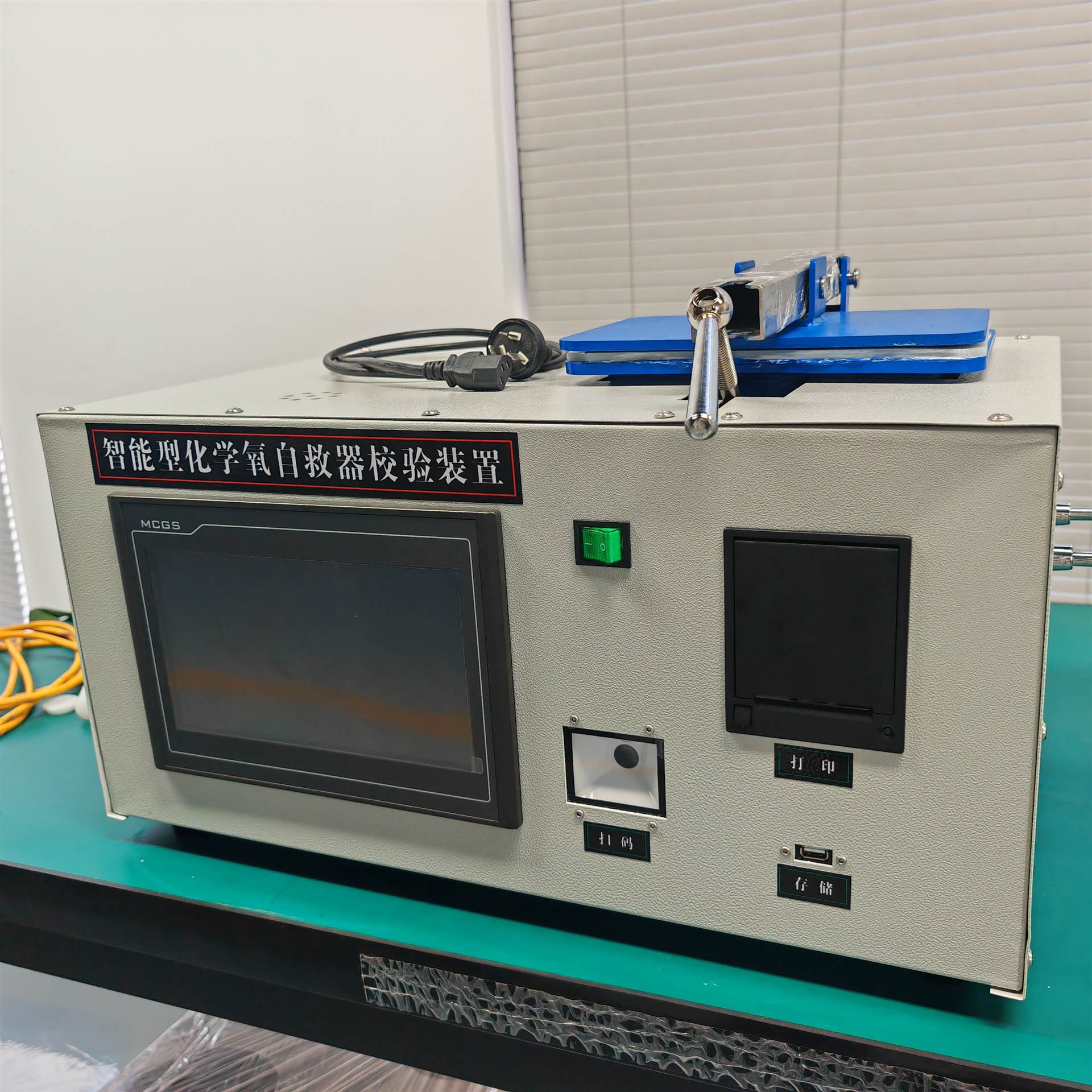

ASRG-1自救器智能气密检测仪

　　ASRG-1自救器智能气密检测仪

　　（扫码打印型）

　　概述

　　为了贯彻执行国家应急管理局2025年2月颁布的国家对《煤矿自救器使用与管理的规定》、《GB24502-2023《煤矿用自救器》之要求，我公司与中国矿业大学联合开发了一款ASRG-1型智能化学氧自救器校验装置。经过用户使用后反馈，该款产品不仅于同类产品之首，投放市场后还赢得客户好评。

　　一、产品特点：

　　1、具备扫码功能，可扫描带电子标签的自救器，将自救器信息记入检测记录。

　　2、检测记录存储功能，自动将每次的检测过程存入设备，检测记录读出，可打印。检测记录内容如下

　　3、具备打印功能，可用标签纸将自救器检测结果直接打出，贴于自救器。

　　4、以STM32处理器技术为核心，采用触摸屏与STM32处理器交互数据,自动处理检测数据，给出检测结果。

　　5、通过压力传感器测定初始压力，STM32处理器自动控制电动气泵开启加压。

　　6、通过STM32处理器控制气泵和电磁阀通断，控制检测过程。

　　ASRG-1型智能化学氧自救器校验装置增加扫码存储打印功能，可对带电子标签的自救器扫码检测，并将检测结果直接打出，检测结果存储在设备，便于记录保存。

　　二、结构特征与工作原理

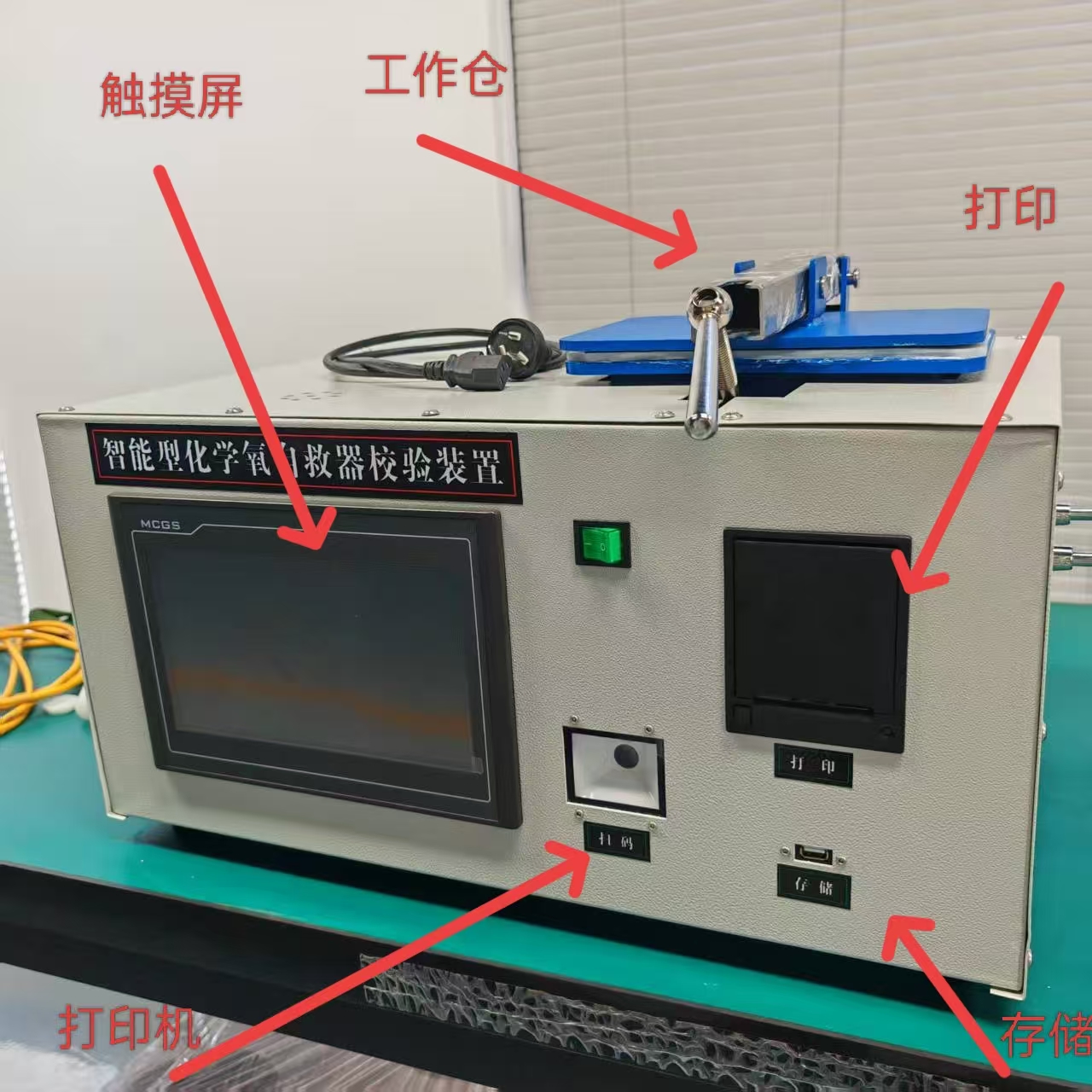

　　1、仪器的结构特征如图所示：

　　仪器由控制系统、主机、封压装置、打印机、扫码器、存储U盘及管路系统等部件构成。

　　2、工作原理

　　扫码读出自救器信息存入设备，气泵自动加压到压力值，沿连接管路系统传递至压力表，测得压力值，控制系统根据参数给出检测结果并存入设备，同时可将检测结果打印出来。

　　三、技术性能：

　　1、响应时间

　　正压检测时间：≤1min；

　　2、检测范围

　　正压检测：≤20KPa；

　　3、触摸屏

　　高可靠的工业触摸屏 SDWb070S14C

　　4、扫码器

　　高速扫码器

　　5、打印机

　　工业仪器多接口打印机

　　6、存储容量

　　16G

　　7、电气参数

　　（1）、压力变送器：

　　KH-805，测量范围：0～20kpa；精度0.5级，输出4-20ma ,12v电源

　　（2）、气泵

　　KYK60CPM气泵 。

　　（3）、电磁阀：

　　高气密性。

　　8、外形尺寸：480×360×370，重量11KG

　　四、硬件选择

　　1、单片机采用高可靠的STM32系列

　　2、高速扫码模块

　　3、大容量存储16G

　　4、工业热敏打印机，可打印标签纸，热敏纸

　　5、系统气路耐压0.5MPa。

　　6、电源具备防雷击浪涌保护、接地保护、过载保护等功能。

　　7、主要仪器仪表及触摸屏，全部采用工业级产品。

　　8、触摸屏：工业触摸屏，DC12V供电，7寸，以太网通讯。

　　五、使用、操作

　　1、上电进入系统，进入主页面，触摸归零按键弹出，使压力归零

　　当压力达到设置压力时，自动关闭语音报告检测结果。

　　使用年限

　　5年

　　本产品执行标准：AQ1054-2008、GB24502-2023《煤矿用自救器》
