YZZJ2型压缩氧自救器智能检测仪

　　一、概述

　　产品特点及用途：YZZJⅡ型压缩氧自救器智能检测仪，能对各种型号的压缩氧自救器进行正负压气密性检测、流量检测。检测仪使用触摸屏操作，配合YZZJⅡ型压缩氧自救器智能检测仪专用检具，全自动检测，检测结果直接显示并进行语音播报，完全实现智能化检测，简便易用。是自救器生产厂家、检测机构、煤矿现场压缩氧自救器气密性能、定量供氧量检测的智能检测仪器。

　　二、1、检测项目

　　1）负压气密性检测

　　2）正压气密性检测

　　3）排气阀开启压力检测

　　4）定量供氧量检测

　　2、技术参数：

　　1）压力检测：±5000帕 精度：0.5级 分辨率1pa

　　2）流量检测：≤3升/分 精度：1.5级

　　3）工作温度：15～40度

　　4）工作电压：220伏

　　5）外形尺寸：490×400×215毫米

　　6）重量：7.5千克

　　三、结构特征与工作原理

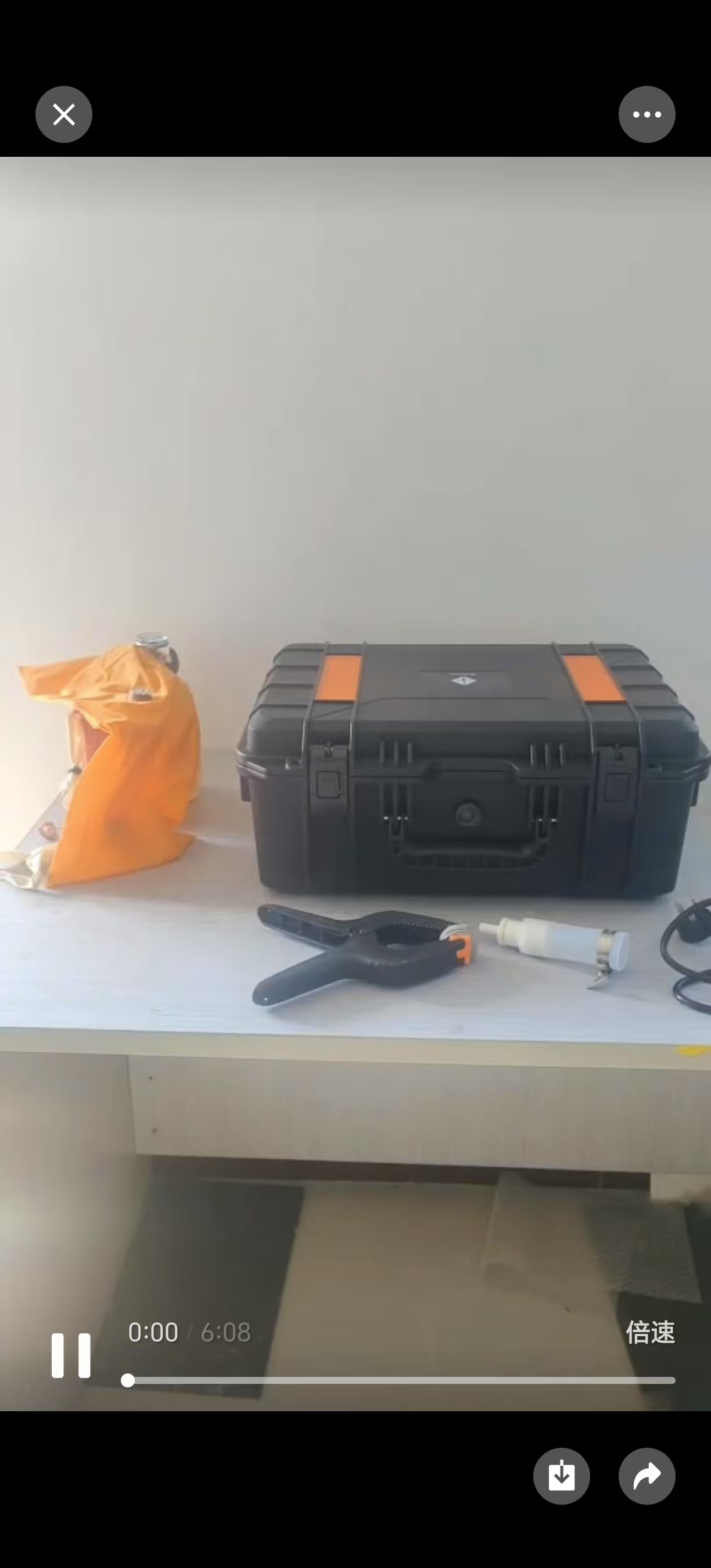

　　1、仪器的结构特征如图所示：

　　仪器由控制系统、主机、及管路系统及检测附件等部件构成。

　　触摸屏 电源开关 封堵夹 口具检测插头 流量检测接头

　　正压、负压、开启压力接口 定量供氧量接口

　　2、工作原理：

　　该仪器以单片机技术为核心，自动处理采集数据，自动控制检测的过程，自动判断检测结果，一键完成各个项目的检测，语音播报检测结果。

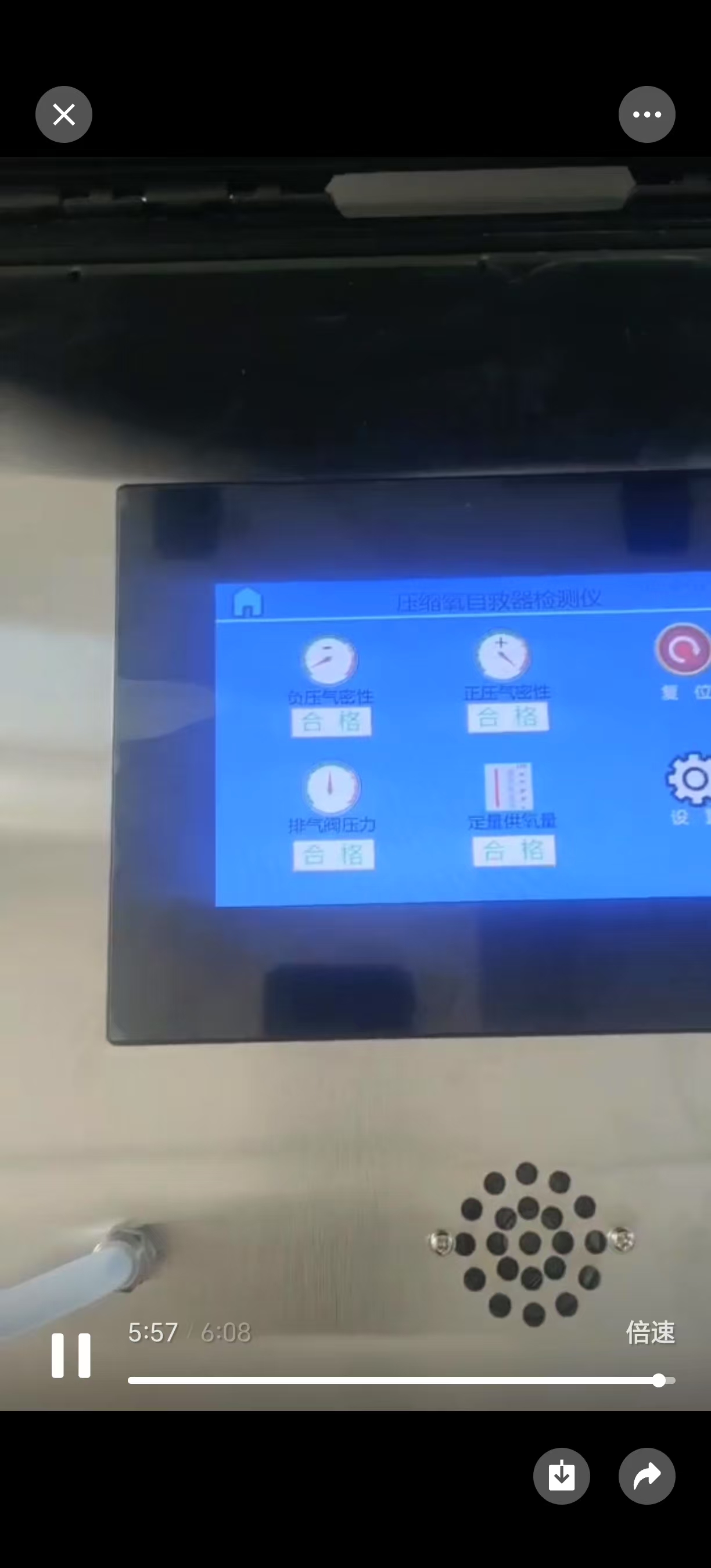

　　采用 7寸触摸屏操作，直观显示检测数据、检测结果。

　　四、使用操作

　　1、开机：连接电源线，按压面板上电源开关。触摸屏显示主界面。

　　2、设置及压力调零、时间设定

　　触摸右下角设置键，进入设置界面。

　　根据自救器的类型，选择定量供氧量，GB24502-2023前生产的自救器选择1.2L/min的定量供氧量，按GB24502-2023生产的自救器选择2.1,0.5L/min的定量供氧量。

　　触摸压力调零键，进行压力调零，按键右侧显示框显示0。

　　触摸时间设定后面的显示框，进行时间设定。

　　触摸右上角确认键进行确认，触摸返回键回到主界面。

　　其他参数出厂前已设置好，如需更改，联系生产厂家进行指导调整。

　　3、检测接头的连接

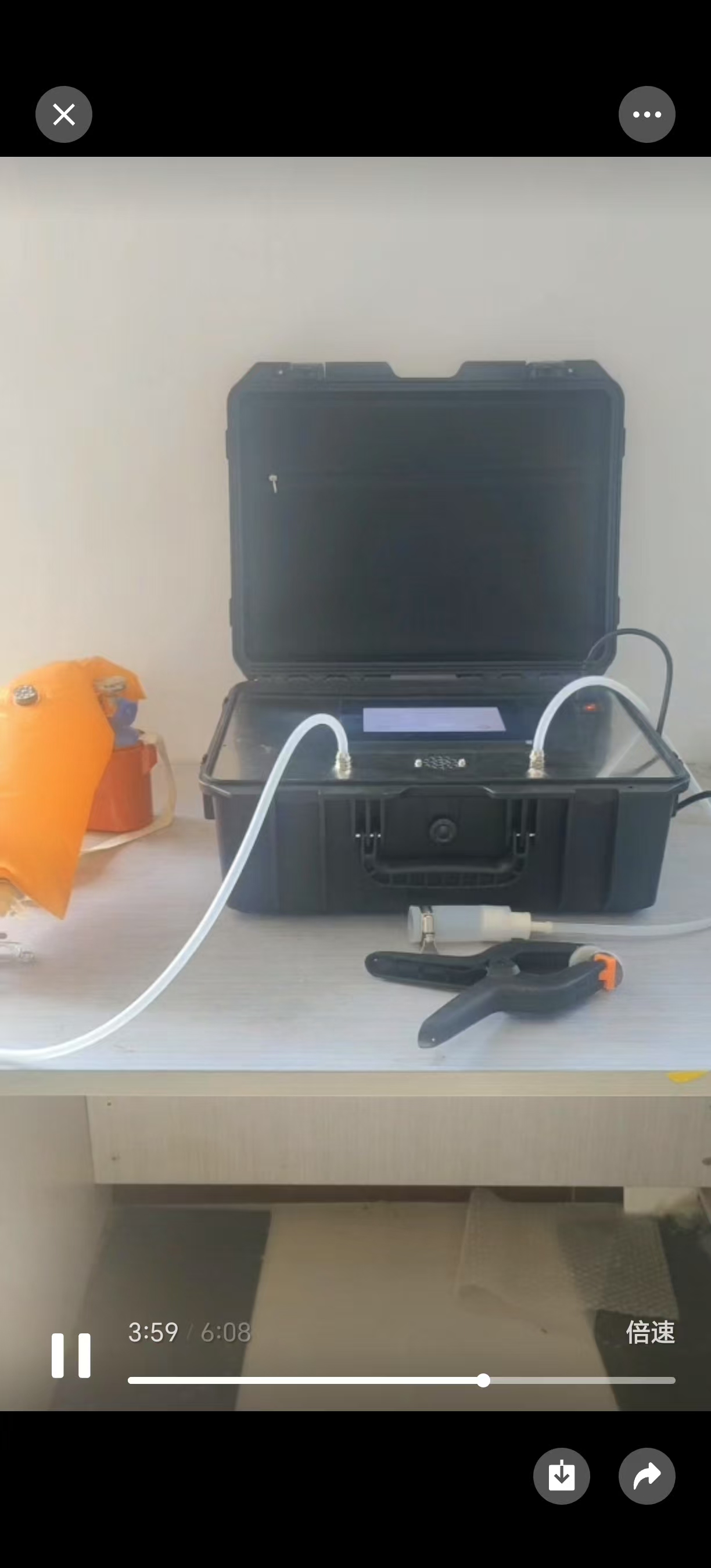

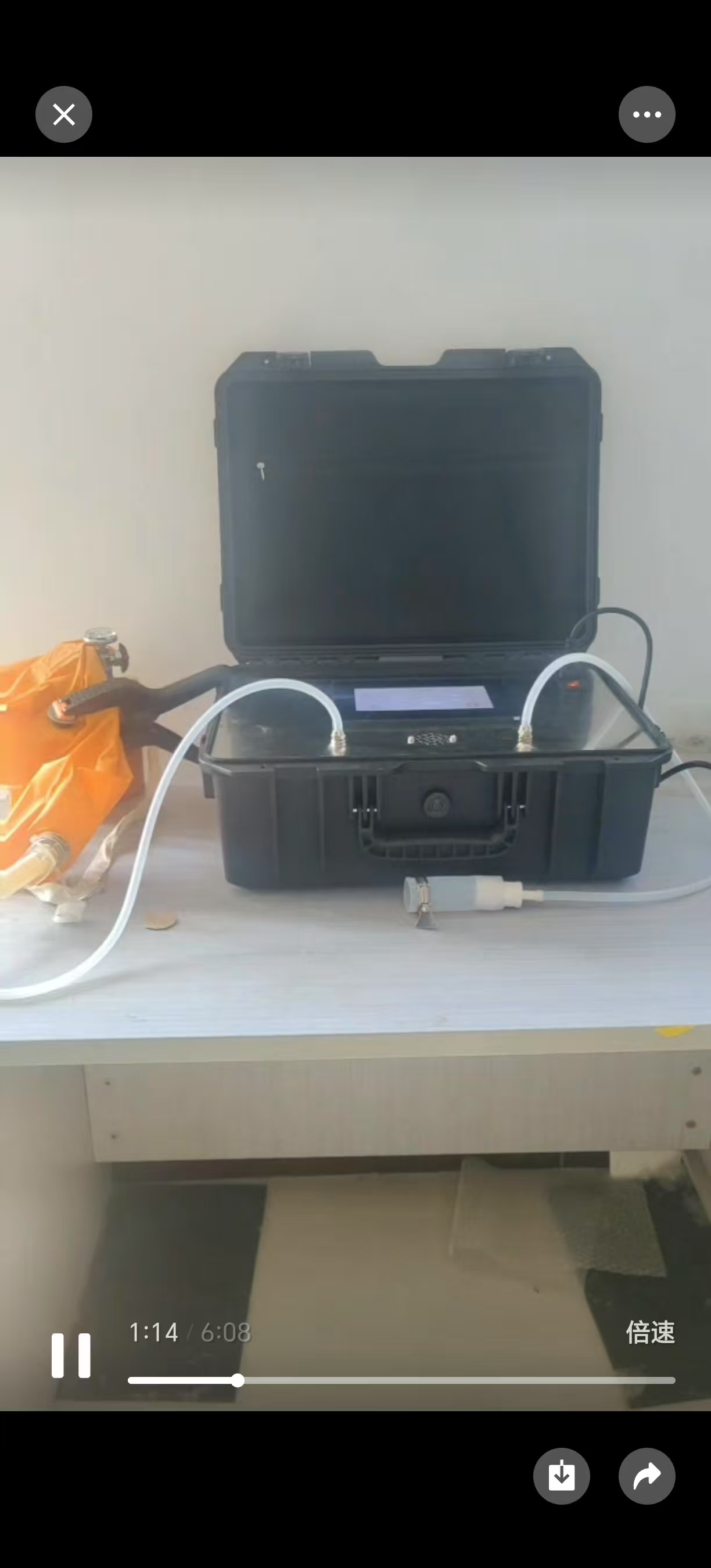

　　仪器面板上左边气路接口使用胶管与口具检测接头连接。

　　仪器面板上左边气路接口与流量检测接头使用胶管连接。

　　五、检测顺序

　　正确的检测顺序能够提高检测效率。

　　负压气密性 正压气密性 排气阀开启压力 定量供氧量

　　六、检测方法

　　1、负压气密性检测

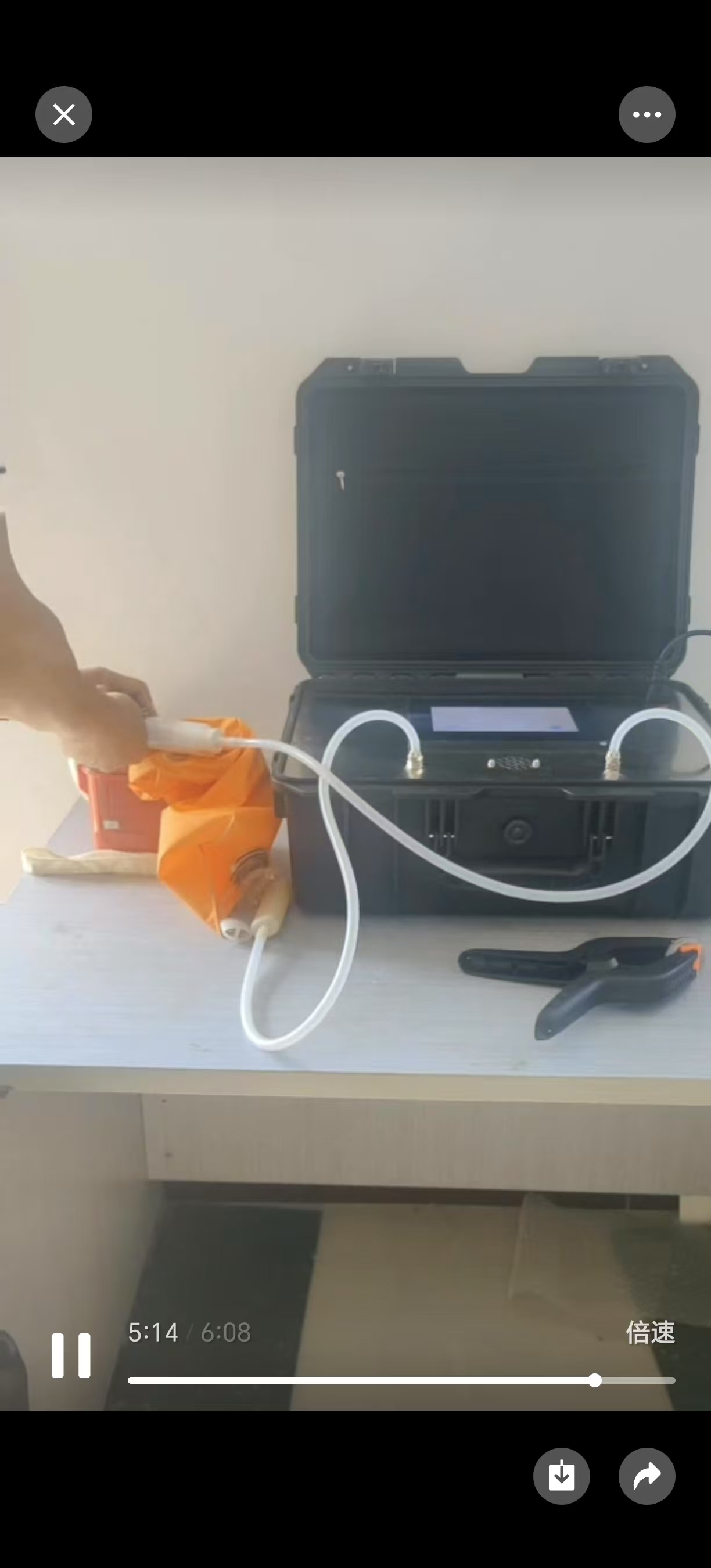

　　把口具检测接头插入口具中，封堵排气阀（针对不同的排气阀可使用透明胶带和封堵夹），触摸显示屏上面的负压检测按钮，进入负压检测界面，触摸开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。检测完成触摸左下角返回键返回主界面。

　　2、正压气密性检测

　　连接状态不变，触摸仪器面板上面的正压检测按钮，进入正压检测界面，触摸开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。检测完成触摸左下角返回键返回主界面。

　　3、排气阀开启压力检测

　　解除排气阀封堵状态，其它连接状态不变，触摸显示屏上面的排气阀开启压力检测按钮，进入检测界面，触摸开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。检测完成触摸左下角返回键返回主界面。

　　4、定量供氧量检测

　　减压器与气囊脱离，使用流量检测接头套在减压器上，打开氧气瓶开关，触摸显示屏上面的定量供氧量检测按钮，进入检测界面，触摸开始按键，开始检测。聆听语音播报结果和观察屏幕上的检测数据。显示结果后关闭减压阀。检测完成触摸左下角返回键返回主界面。

　　七、注意事项

　　1）做进行负压、正压检测时，检测口具需紧密连接，排气阀封堵严密，否则影响检测结果。

　　2）检测房间不能有空气流动，检测过程中人体不得接触自救器和管路

　　3）自救器与室内温度要做均衡，避免自救器与室内温度有温差影响检测结果。

　　4）自救器和仪器距离热源1米以上。

　　5) 不进行检测时，封堵夹头中间用纸板隔开，检测时容易打开。

　　八、售后服务

　　当用户发现仪器有任何问题或疑问时，请速与我公司联系，制定解决方案。

　　九、使用年限

　　5年

　　本产品执行标准：AQ1054-2008、GB24502-2023《煤矿用自救器》
