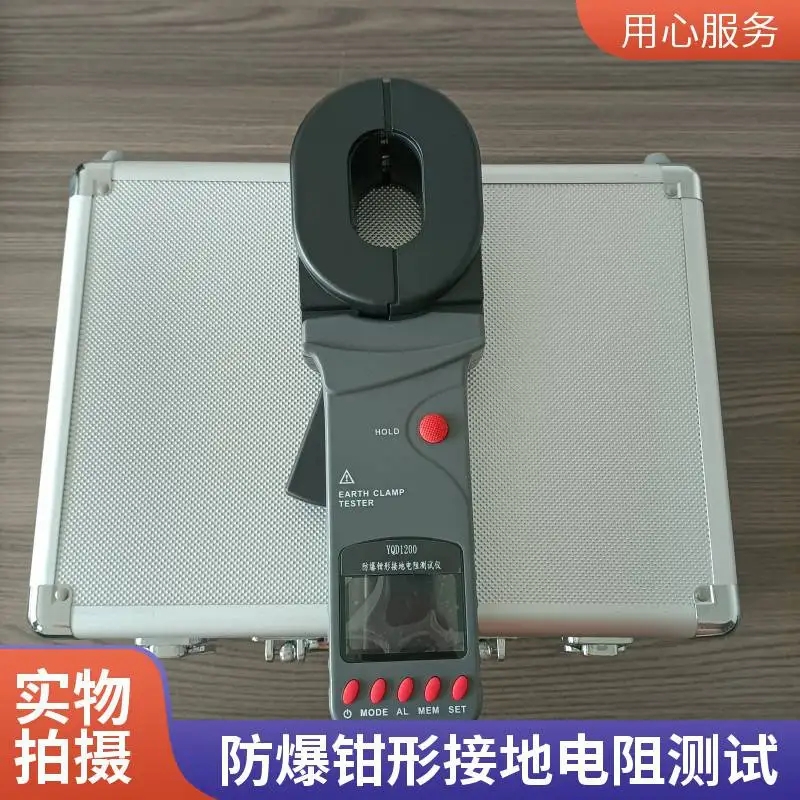

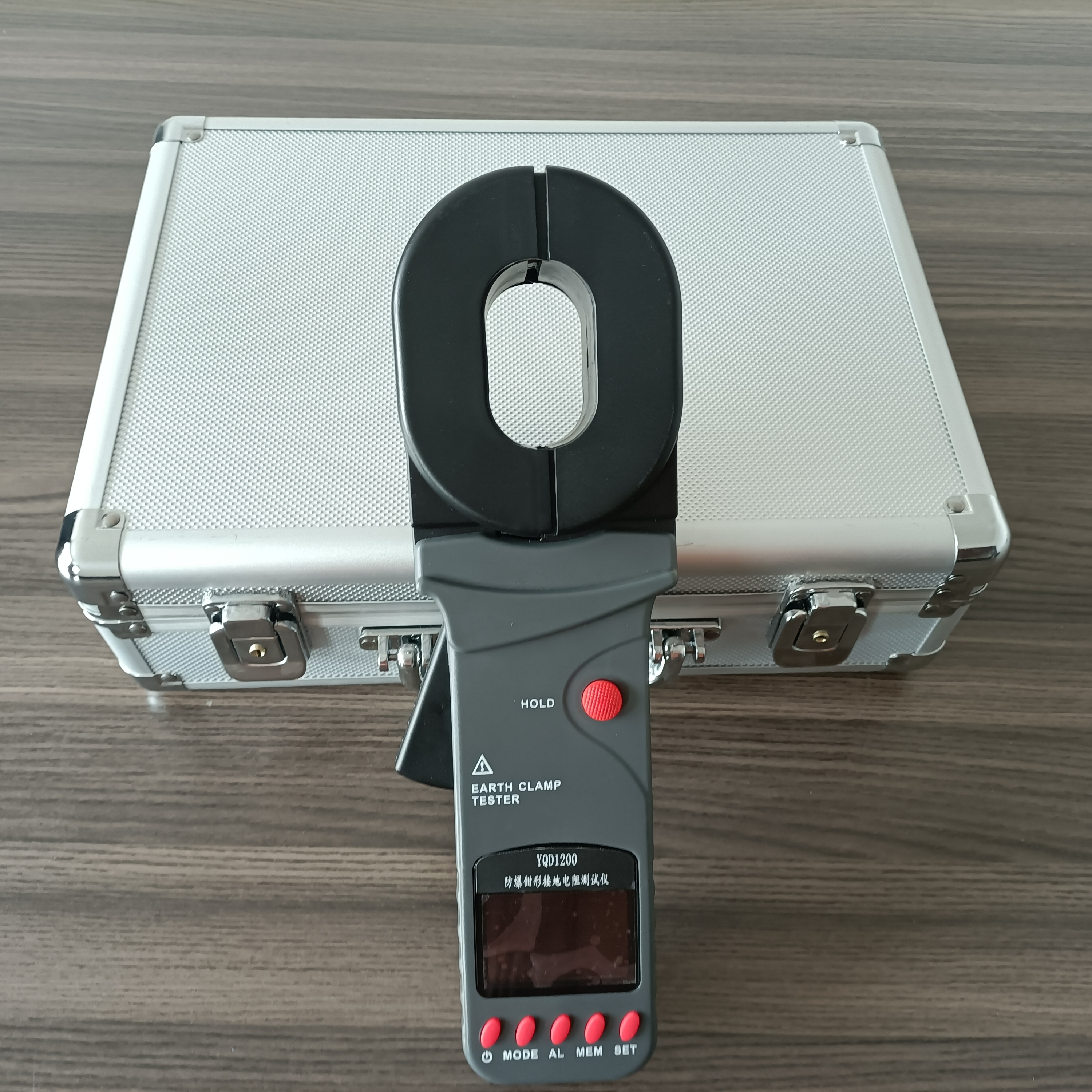

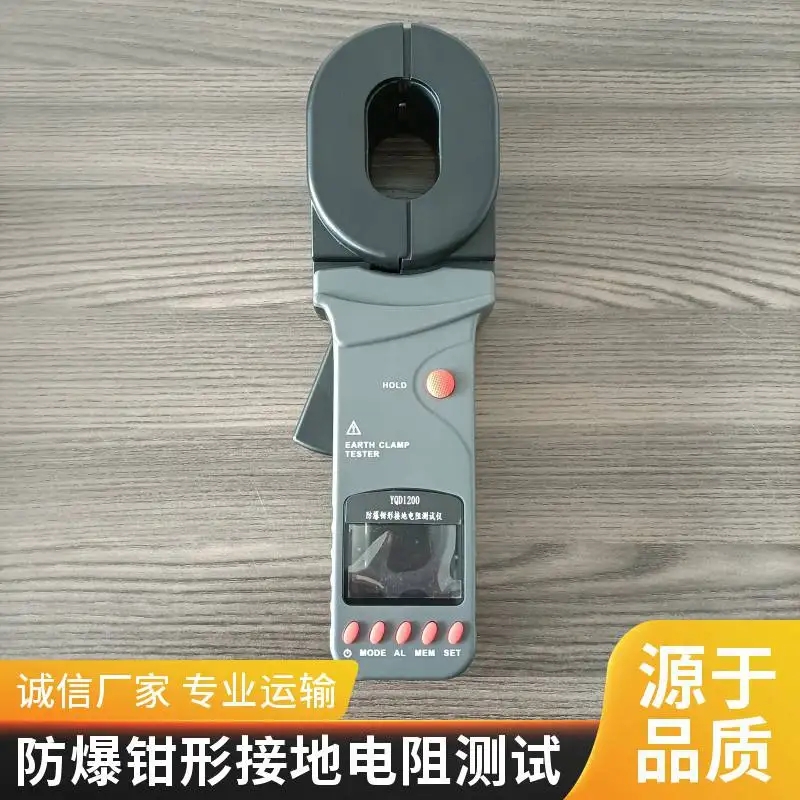

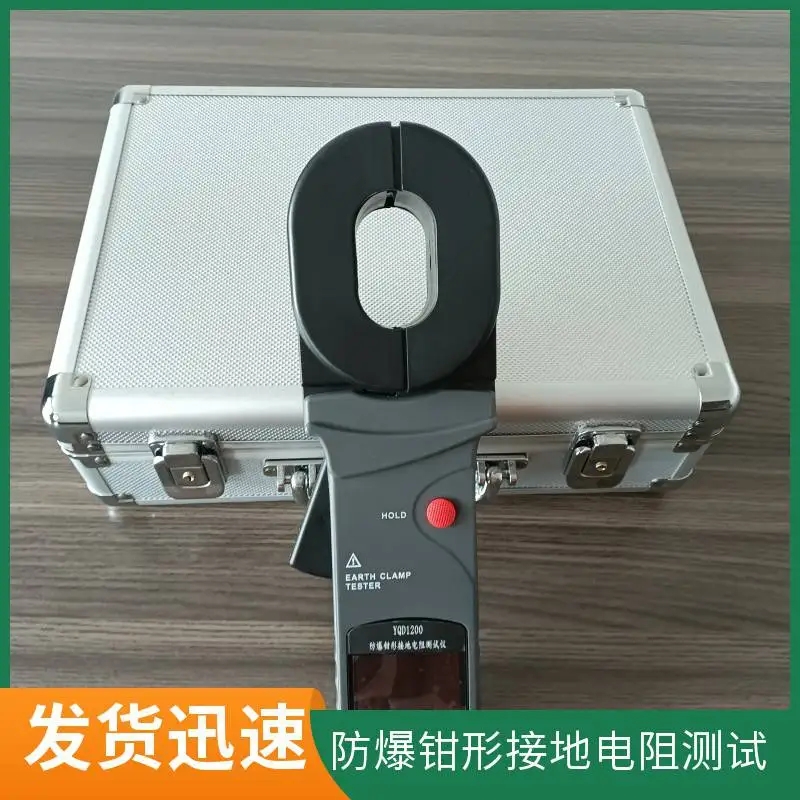

山东泽荣YQD1200防爆钳形接地电阻测试仪

　　1.1.用途和适用范围

　　YQD1200防爆钳形接地电阻测试仪 (以下简称接地电阻测试仪 )采用高精度敏感元件，能得更高的解析度；可以测量接地电阻、回路电阻及漏电流的测量。

　　接地电阻测试仪测量的是接地体电阻和接地引线电阻的综合值，广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。具有使用简捷、维护方便，密封性能好、安全可靠等特点。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，能测量出用传统方法无法测量的接地故障，应用于传统方法无法测量的易燃易爆气体场合。

　　接地电阻测试仪经国家的法定权威机构审查及检验。

　　1.2.型号的组成及其代表意义

　　仪器按下面的方法命名：

　　Y Q D 1200

　　电阻测量范围参数：1200Ω

　　接地电阻

　　特征代号：钳形

　　产品类型代号：测试仪

　　1.3.适用环境条件

　　a)环境温度为:-10～40℃；

　　b)环境大气压为:80kPa～116kPa；

　　c)周围空气相对湿度不大于95％(25℃时)；

　　d)具有爆炸性危险混合物易燃易爆气体的防爆场所。

　　1.4.防爆型式及防爆标志

　　a).防爆型式：厂用本质安全型和粉尘型。

　　b).防爆标志：Ex ib IIC T5 Gb/Ex ib IIIC T95℃ Db。

　　c).防护等级：IP66。

　　1.5.外壳尺寸、材质及重量

　　a).外壳尺寸：285mm×85mm×58mm

　　b).外壳材质：防静电ABS工程塑料

　　c).重量：1180g。

　　2.技术要求

　　2.1.一般要求

　　接地电阻测试仪应符合本标准要求，并按规定的程序和国家授权的检验部门审批的图样和技术文件制造。

　　2.2.环境条件

　　2.2.1.测距仪在下列条件下应能正常工作：

　　a).环境温度：0℃～40℃；

　　b).相对湿度：≤98%RH(+25℃)；

　　c).大气压力：80kPa～116kPa；

　　d).无显著振动和冲击的场合；

　　2.2.2.测距仪能承受的最恶劣的贮运条件为：

　　a).高温：+60℃；

　　b).低温：-40℃；

　　c).相对湿度：98%RH(+25℃)；

　　d).振动：50m/s2；

　　e).冲击：500m/s2。

　　2.3.电源要求

　　2.3.1.接地电阻测试仪应有电源电压显示、欠压提示、欠压自动关机功能。

　　2.3.2.基本参数

　　a).额定工作电压：6V；

　　b).工作电流：≤50mA；

　　c).电池型号：1.5V/AA 5号碳性电池；

　　d).电池节数：4节。

　　2.3.3.供电电源：

　　a).采用4节由金山电池（越南）有限责任公司生产的一次性 5 号/R6P(GP15G)的碳性电池串联供电，单节电池电压：1.5V，电池应符合GB/T 8897.1-2013的规定。

　　b).额定电压：6.0V。

　　c).开路电压Uo：6.6V。

　　d).短路电流Io：3.8A。

　　2.4.测量范围

　　接地电阻测试仪接地电阻测量范围为0.010Ω～1200Ω；漏电流的测量范围为0.00mA~20A
