山东泽荣SDZD-6C SF6气体泄漏报警监测系统

　　矿山动力灾害预警--SF6检测预警系统

　　矿山动力灾害预警|——SF6监测预警系统

　　系统简介

　　SDZD-6C SF6气体泄漏报警监测系统 ，是根据当前电力系统强调安全生产的形势 ，采用高稳定的 O2传感器和红外原理 SF6气体传感器 ，用于连续检测环境空气中 O2气体含量和 SF6气体含量 ，专门为安装有 SF6设备室内工作人员提供人身健康安全保护而进行设计开发的。

　　本系统可广泛应用于各种电压等级的 SF6开关室、组合电器室（ GIS 室）、SF6主变室等。

　　主要技术指标

　　1) SF6气体检测范围 ：0~3000ppm；误差： ±5%。

　　2) SF6气体检测分辨率： 1ppm。

　　3) SF6气体浓度报警值： 1000ppm（0~9999 可人为设置）； 出厂已设 1000ppm ，行业规定。

　　4) O2气体检测范围 ：0~25%；误差： ±0.5%FS。

　　5) O2气体检测分辨率 ：0.1%。

　　6) O2气体含量报警值： 18%（低氧地区 ，0~99%可调）； 出厂已设 18% ，行业规定。

　　7) 温度检测范围：-40℃~+99℃；检测精度：≤1℃。

　　8) 湿度检测范围 ：0~99%RH；检测精度：≤5%。

　　9) 缺氧设置启动风机值： 19.6%。

　　10) 温度设置启动初始值 ，根据环境实况定。

　　11) 人体红外感应范围 ：<5 米； 110°度角。

　　12) 采集取样点数值：可扩展。

　　13) 工作电源：AC 180V～265V。

　　14) 报警输出点电流：AC220V；2~10A。

　　15) 风机启动响应时间：≤2s；强制通风每次为 15min。

　　16) 风机控制信号输出触点电流：AC220V； 16A。

　　17) 风机启动器电流：据实际风机容量配。

　　18) 主要设备功率消耗：主机≤25W；变送器≤5W。

　　19) 抗电强度（外壳金属部分与电源之间）>2000V。

　　20) 绝缘性能（外壳金属部分与电源之间）>10MΩ。

　　21) 风机控制接触器触点功率 AC220V/20A。

　　22) EMC 特性：符合 IEC1000－4 标准。

　　23) 通讯：

　　接口 ：RS-485 接口。

　　规约：标准通信协议、modbusRTU 协议、 IEC61850 协议或其他通讯协议。

　　波特率 ：9600BPS（出厂设定）。

　　环境要求

　　1) 温度：-40℃~+99℃。

　　2) 环境湿度 ：0%~99%。

　　3) 大气压力：60~106Kpa。

　　4) 海拔：4000 米以下。

　　主要部件功能

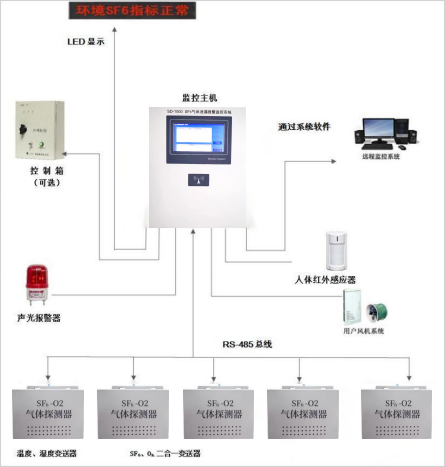

　　功能：完成数据采集、数据显示、数据存储、发送控制指令、报警指示、数据上传、通风控制、告警输出、人体红外感应等。主机配备操作面板与显示界面 ，具有灵活的人机交流功能。

　　系统主要功能特点

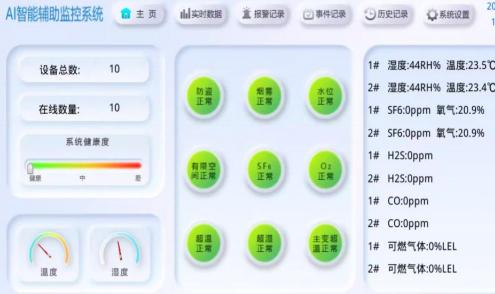

　　1） 10. 1寸LCD彩色触摸屏展示数据。

　　2）存储和查询告警及历史数据。

　　3）告警语音、运行指示。

　　4）循环采集、分析处理各气体探头的信息及数据。

　　5）定时、手动、强制等通风控制。

　　6）全自动实时采集SF6气体浓度数据、O2气体浓度数据、温湿度数据。

　　7）手动采集SF6气体浓度数据、O2气体浓度数据、温湿度数据。

　　8）通讯及远传：主机通过RS485通信接口（ MODBUS RTU协议）与上位PC机及变电站环境

　　监控主机进行通讯。远传也可通过RS485通信接口(MODBUS RTU协议)向主机查阅监控数据或控制风机启动。

　　9）报警输出方式 ：常开触点（无源） ；RS485通讯。

　　10）采集器连接数量：不限（可根据用户需求调整）。

　　11）外型尺寸：400(长)×280(高)×61(厚)（ mm） 3 ；重量3.2kg。

　　12）安装方式：壁挂式。
