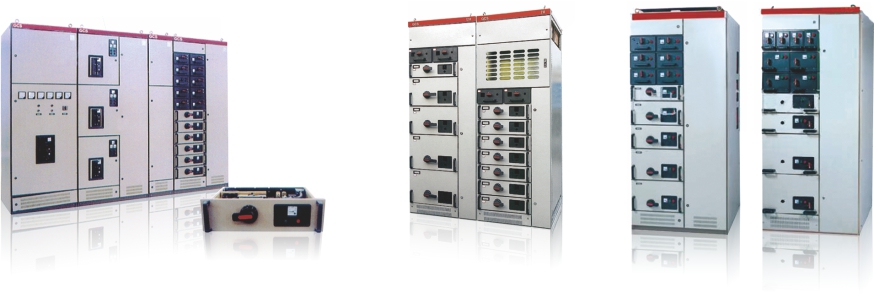

RYDS低压固定分隔式开关柜
产品概述
RYDS型低压固定分隔式开关柜适用于发电厂、石油化工、冶金、纺织、高层建筑供电等行业，在大型发电厂、石油化工等自动化程度高，要求与计算机接口的场所，作为三相交流频率50Hz，额定工作电压为交流380V，额定电流至4000A及以下的配电系统中作为电能分配、转换和控制电机之用。
结构特点
固定分隔式柜体采用通用柜的形式，主要构架采用8MF 型钢，局部焊接组装而成，并有模数为20ｍｍ的Ф9.2安装孔。通用柜的零部均按模块原理设计，在柜体上下两端均有不同数量的散热槽孔。柜体用转轴式活动铰链与构架相连，门的折边外均嵌有一根橡胶条。金属结构件外部，门，封板及骨架采用喷粉处理，内部支件镀锌处理；柜体的防护等级为IP30。
a、按使用类别可分为：进线柜、馈电柜（PC）、电动机控制柜（MCC）和无功功率补偿柜；
b、根据系统容量和开关大小，柜体基本尺寸：宽度有300mm、400mm、600mm、800mm四种；深度有800mm、1000mm二种；高度为2200mm；
c、水平母线为柜顶布置，本系列额定电流等级有：1000A、1250A、1600A、2000A和2500A；
d、馈电柜或电动机控制柜垂直母线额定电流等级有：630A、1000A和1250A；
e、本系列产品母线容量及相应规格：电流等级630A、800A、1000A、1250A、1600A、2000A、2500A；
f、水平母排额定短时耐受电流能力：50kA；
g、馈电柜及控制柜垂直母线短时耐受电流能力：50kA；
h、进线柜中主开关的分断能力：50kA；
i、馈电柜及控制柜中保护开关的分断能力：50kA；
j、馈电柜及控制柜回路数：1～24 个；
k、功能单元类型：插拔式、可移式、抽屉式；
l、功能单元规格：高度有240mm、400mm、420mm、900mm、960mm、1200mm；
m、外壳防护等级：IP3X；
n、产品使用环境：污染等级3。
使用环境条件
1、海拔高度：2000m
2、环境温度：- 25 ℃- +40 ℃
3、周围湿度：日平均值不大于95%, 月平均值不大于90%
4、周围空气应不受腐蚀性 可燃性气体 水蒸气明显污染
5、无经常性的剧烈震动的场所
