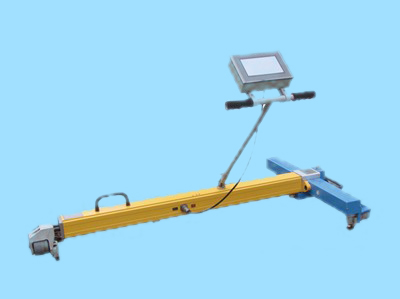

SGJ-T-EBJ-1客运专线轨道测量仪
【名称】:SGJ-T-EBJ-1客运专线轨道测量仪
【产品简介】:
SGJ-T-EBJ-1型客运专线轨道测量仪是用于轨道中线、左右轨平面位置和高程三维的测量，系统采用MCU、全站仪与PC的多CPU主从模式，实现“在线测量、在线分析、在线处理”的组织架构。
【功能特点】:
2 采用双边单角后方交会自由设站。
2 全站仪采用机器人方式工作，能够自动完成棱镜搜索、照准与跟踪测量。
2 具有重叠段测量与误差处理功能。
2 具有三维定点和三维连续等两种测量模式。
2 能够计算轨道10m弦、30m弦、300m弦的轨道平顺性指标。
2 可绘制各检测项目的波形图、线路曲线图等、并输出。
2 标准配置的全站仪：Leica TS30（0.5"，0.6+1 PPM），同时可选配的型号：Leica
2003、Leica1201、Trimble S8及Topcon 9001A等。
【使用条件】:
2 允许推行速度：≤2m/s
2 温度：-10℃～+40℃
2 海拔：≤2500m
2 能见度：可视距离≥1000m
2 相对湿度：≤90%RH
2 质量：≤30kg
【技术参数】:
| 序号
|
项目
|
测量范围
|
示值误差
|
备注
|
|
1
|
高低
|
±50
|
±1.0
|
10m弦
|
|
2
|
轨向
|
±100
|
±1.0
|
10m弦
|
|
3
|
正矢
|
±400
|
±1.0
|
20m弦
|
|
4
|
轨距
|
1410～
|
±0.30
|
应对使用环境的影响实时进行自动修正
|
|
5
|
水平 (超高)
|
±200
|
±0.30
|
|
|
6
|
扭曲（三角坑）
|
±30
|
±0.6
|
6.25m基长
|
|
7
|
里程
|
±9999km
|
±2‰
|
里程累计误差
|
|
8
|
线路垂向偏差
|
-
|
±2.5
|
不考虑CPⅢ控制点起算的误差
|
|
9
|
线路横向偏差
|
-
|
±3.0
|
【适用范围】:
无砟轨道客运专线工务综合维修；无砟轨道客运专线新建施工。
