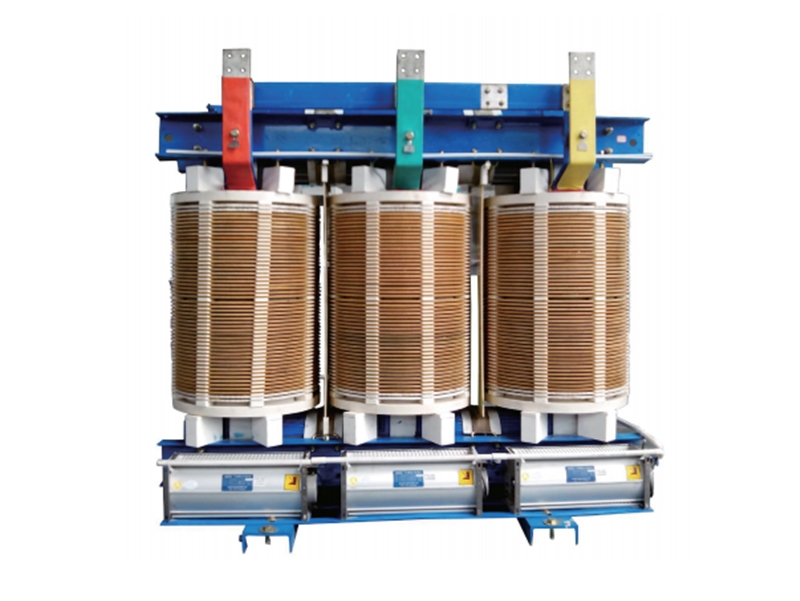

SG(B)13型干式变压器

一、产品特点

SG(B)13 型H 级绝缘干式电力变压器承受热冲击能力强，过负载能力大、难燃、防火性能高、低损耗、局部放电量小、噪声低、不产生有害气体、不污染环境、对湿度、灰尘不敏感、体积小、不开裂、维护简便因此，适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中，如：机场、发电厂、冶金作业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中。

铁心

铁心采用进口晶粒取向优质高导磁性能硅钢片叠装而成45°全斜接缝结构，绕组与铁心间采用弹性固定装置，使压器具有较低的空载损耗和噪声铁心表面经特殊的工艺处理，既降低变压器噪声又使变压器在运行过程中铁心不会锈蚀。铁心由拉螺杆适度夹紧，上、下夹件由拉板连接并与底座固定为一体，绕组通过弹性垫块固定，缓冲结构可减轻绕的震动程度和降低噪音。

高、低压线圈

高、低压线圈选用Nomex 绝缘材料，并经VPI 真空加压设备多次漫溃无溶剂漫溃漆，并多次高温烘焙固化。高压线圈采用机械强度高，散热条件好的连续式结构，避免了多层圆筒式线圈层间电压高，散热能力差、容易热击穿，以及机械强度低的缺点，从而提高了产品运行的可靠性；低压线圈采用箔式成纵向气道大电流螺旋式结构。漫渍后的线圈防潮性能好，更能承受冲击，永无龟裂，无局部放电，寿命期后易干分解回收，保护环境。

外壳

如用户需要，我公司可提供防护等级为IP20 和IP23 的外壳。

外壳防护等级IP20的含义为：不容许直径12mm 的固体异物进入。为保证冷却空气流通，外壳的底板与顶部由网孔板制成，外壳防护等级IP23 的含义除同IP20 外，还可防止与垂线成60‘角以内的水淋入口。

过热保护

为对线圈过热采取保护措施，315KVA 及以上SG(B)13 干式变压器装有一套温度显示保护装置．本装置利用埋入低压绕组内的感温元件作为数显仪的信号源，当低压绕组内温度发生变化时，感温数显仪显示出一个新的温度值，并根据此温度值执行控制及报警功能，以起到保护变压器的作用。

过载能力

SG(B)13型干式电力变压器采用新结构、新材料、新工艺散热条件好、热寿命长、过负荷能力强，在20%过负荷下可长期稳定工作。在常温环境下无需风机冷却，仍可长期满负荷运行。

安全

SG(B)13型新产品为当今安全性能好的干式变压器。所有绝缘材料均不助燃、自熄，可燃物质不到环氧浇注式产品的10% ，在800℃ 高温下长时间燃烧无有毒烟雾产生，从而克服了环氧浇注式变压器燃烧时产生有毒气体的缺陷SG(B)13型新产品在电力、地铁、船舶、化工、冶金等对安全要求高、湿热、通风不良的场合更显优越性。

可靠性

SG(B)13型新产品的特殊线圈设计、工艺及材料，使产品具有三防性能（防潮、防霉、防盐雾），更能承受热冲击，永无龟裂、无局部放电产生。以Nomex  为基础的绝缘系统，在变压器的整个使用寿命期都保持稳定的电性能和机械性能。Nomex 材料不易老化，耐收缩及抗压缩，加上弹力特强，因此可以确保变压器即使在使用数年之后线圈仍保持结构紧密，并且能够承受短路的压力。

耐潮湿性

Nomex绝缘系统干式变压器足以抵挡水份的侵入。采用VPI 设备和真空浸渍技术。UI 认可的高品质浸渍漆，在180℃ 及以上的温度可长期连续运行。
