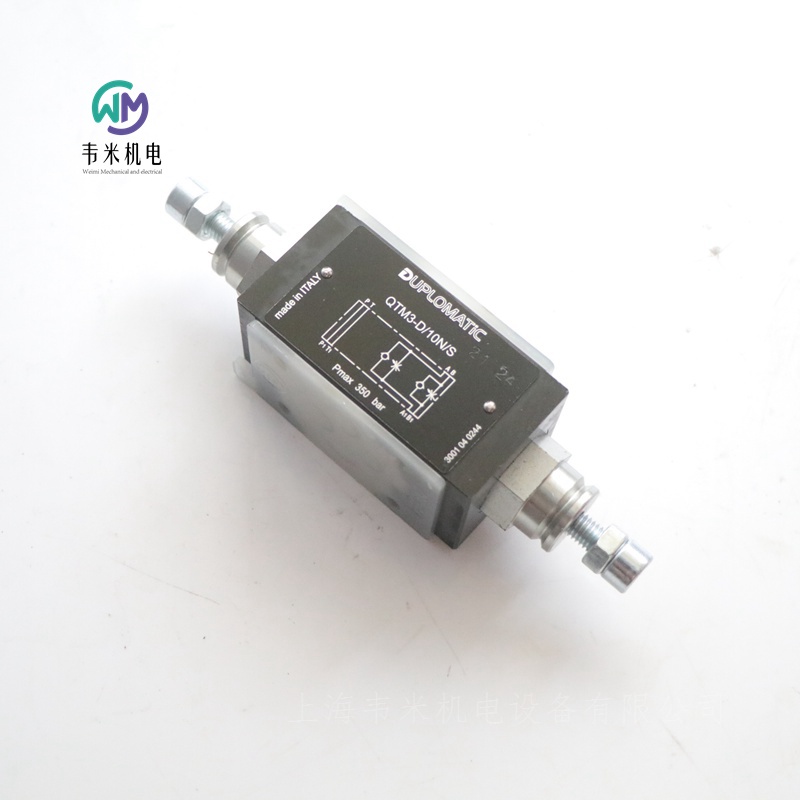

QTM3-D/10N/S货期短 持久耐用DUPLOMATIC节流阀

　　QTM3-D/10N/S货期短 持久耐用DUPLOMATIC节流阀

　　力士乐REXROTH节流阀QTM3

　　系列10

　　模块化版本

　　ISO 4401-03

　　大压力350巴

　　工作原理

　　-这是一个带止回阀的无补偿流量控制阀，用于反向自由流动。它是模块化版本，安装表面符合ISO 4401标准；它可以在不使用管道的情况下快速组装，但只使用合适的拉杆或螺栓，从而形成紧凑的模块化组。

　　-它也可作为可逆阀（G*版本）提供。根据阀门朝向or子板的方式，控制以仪表输入或仪表输出的方式进行。

　　-内置止回阀允许反向自由流动（开启压力为0.5巴）。

　　-它配有内六角调节螺钉。

　　性能（在50°C下用粘度为36 cSt的矿物油测量）

　　大工作压力 350bar

　　止回阀开启压力 0.5bar

　　受控管线中的大流速 50升/分钟

　　自由管线中的大流速 75升/分钟

　　Δp 10 bar时的小控制流量 ≤0.060升/分钟

　　环境温度范围 -20/+60°C

　　流体温度范围 -20/+80°C

　　流体粘度范围 10÷400cSt

　　流体污染程度符合ISO 4406:1999

　　推荐粘度 25cSt

　　重量 1.3kg

　　阀体不提供OR阀座。安装接口是通过插入OR子板来实现的。流量的控制（仪表输入或仪表输出）取决于将阀门组装在子板上的方式。

　　标准阀门提供磷化黑色表面处理。

　　阀体上的锌镍表面处理使阀门适合确保长达240小时的耐盐雾性能。（根据UNI EN ISO 9227标准进行测试，根据UNI ENISO 10289标准进行测试评估）。

　　液压油

　　根据ISO 6743-4，使用HL或HM型矿物油基液压油。对于这些流体，请使用NBR密封件。对于HFDR型（磷酸酯）流体，使用FPM密封件（代码V）。

　　在高于80°C的温度下使用流体会导致流体和密封特性更快退化。流体必须保持其物理和化学特性。

　　意大利迪普马DUPLOMATIC节流阀

　　叠加式

　　ISO 4401-05 (CETOP 05)

　　工作压力 350 bar

　　流量 120 l/min

　　该阀是一种叠加式流量控制阀，集成单向阀允许油液反向自由流动。其安装面尺寸符合ISO 4401（CETOP RP 12H）标准。

　　该阀可通过螺栓或螺钉与其它符合ISO 4401-05（CETOP 05）标准的阀组合成叠加阀，无需油管连接。

　　通常供货时带沉头内六角调整螺钉以及锁紧螺母。逆时针旋转，流量增加。

　　技术参数 （在油温 50°C，油液粘度 36 cSt条件下测得）

　　工作压力 350bar

　　流量 120l/min

　　单向阀开启压力 0,5bar

　　环境温度范围 -20 / +50°C

　　油液温度范围 -20 / +80°C

　　油液粘度范围 10 ÷ 400cSt

　　推荐油液粘度 25cSt

　　油液允许的高污染等级 根据 ISO 4406:1999等级 20/18/15

　　重量：

　　QTM5-SA, -SB, -RSA, -RSB 2.3kg

　　QTM5-D, -RD 2.5kg

　　液压油

　　使用符合ISO 6743-4标准的矿物液压油HL或者HM时，使用NBR密封。对于HFDR油液（磷酸酯），使用FPM密封（代号V）。

　　意大利迪普马DUPLOMATIC节流阀订货型号

　　QTM5-D/10N/S

　　QTM3-D/10N/S

　　QTM3-RD/10N/S

　　QTM3-SA/10N/S

　　QTM3-SB/10N/S

　　QTM5-D/10N/S

　　意大利迪普马DUPLOMATIC叠加式节流阀

　　ERS4M-SB/40

　　ERS4M-SA/40

　　ERS4M-D/40

　　ERS4M-RD/40

　　ERS4M-SB/S/40

　　ERS4M-SA/S/40

　　ERS4M-D/S/40

　　ERS4M-RD/S/40

　　ERS4M-SB/40/V

　　ERS4M-SA/40/V

　　ERS4M-D/40/V

　　ERS4M-RD/40/V

　　ERS4M-SB/S/40/V

　　ERS4M-SA/S/40/V

　　ERS4M-D/S/40/V

　　ERS4M-RD/S/40/V

　　意大利迪普马DUPLOMATIC节流阀

　　MERS-D/50

　　MERS-RD/50

　　MERS-SA/50

　　MERS-SB/50

　　MERS-GD/50

　　MERS-GSA/50

　　MERS-GSB/50

　　MERS-D/50/V

　　MERS-RD/50/V

　　MERS-SA/50/V

　　MERS-SB/50/V

　　MERS-GD/50/V

　　MERS-GSA/50/V

　　MERS-GSB/50/V

　　MERS-D/M/50

　　MERS-RD/M/50

　　MERS-SA/M/50

　　MERS-SB/M/50

　　MERS-GD/M/50

　　MERS-GSA/M/50

　　MERS-GSB/M/50

　　MERS-D/M/50/V

　　MERS-RD/M/50/V

　　MERS-SA/M/50/V

　　MERS-SB/M/50/V

　　MERS-GD/M/50/V

　　MERS-GSA/M/50/V

　　MERS-GSB/M/50/V

　　意大利迪普马DUPLOMATIC插装阀

　　LC16-QS0,5/20N

　　LC25-QS0,5/20N

　　LC32-QS0,5/20N

　　LC40-QS0,5/20N

　　LC50-QS0,5/20N

　　LC16-QS2/20N

　　LC25-QS2/20N

　　LC32-QS2/20N

　　LC40-QS2/20N

　　LC50-QS2/20N

　　LC63-QS2/21N

　　LC16-QD4/20N

　　LC25-QD4/20N

　　LC32-QD4/20N

　　LC40-QD4/20N

　　LC50-QD4/20N

　　LC63-PS1/21N

　　LC16-PS2/20N

　　LC25-PS2/20N

　　LC32-PS2/20N

　　LC40-PS2/20N

　　LC50-PS2/20N

　　LC16-QS0,5/20V

　　LC25-QS0,5/20V

　　LC32-QS0,5/20V

　　LC40-QS0,5/20V

　　LC50-QS0,5/20V

　　LC16-QS2/20V

　　LC25-QS2/20V

　　LC32-QS2/20V

　　LC40-QS2/20V

　　LC50-QS2/20V

　　LC63-QS2/21N

　　LC16-QD4/20V

　　LC25-QD4/20V

　　LC32-QD4/20V

　　LC40-QD4/20V

　　LC50-QD4/20V

　　LC63-PS1/21N

　　LC16-PS2/20V

　　LC25-PS2/20V

　　LC32-PS2/20V

　　LC40-PS2/20V

　　LC50-PS2/20V

　　LC16-QS2/20N/LL

　　LC25-QS2/20N/LL

　　LC32-QS2/20N/LL

　　LC40-QS2/20N/LL

　　LC50-QS2/20N/LL

　　LC63-QS2/21N/LL

　　LC16-QD4/20N/LL

　　LC25-QD4/20N/LL

　　LC32-QD4/20N/LL

　　LC40-QD4/20N/LL

　　LC50-QD4/20N/LL

　　LC63-PS1/21N/LL

　　LC25-PS2/20N/LL

　　LC32-PS2/20N/LL

　　LC40-PS2/20N/LL

　　LC50-PS2/20N/LL

　　意大利迪普马DUPLOMATIC插装阀盖板

　　LP16R/20N

　　LP25R/20N

　　LP32R/20N

　　LP63R/20N

　　LP16D/20N

　　LP25D/20N

　　LP32D/20N

　　LP40D/20N

　　LP50D/20N

　　LP63D/20N

　　LP16DZ/20N

　　LP25DZ/20N

　　LP32DZ/20N

　　LP40DZ/20N

　　LP16DF1/20N

　　LP25DF1/20N

　　LP32DF1/20N

　　LP40DF1/20N

　　LP50DF1/20N

　　LP16DF2/20N

　　LP25DF2/20N

　　LP32DF2/20N

　　LP40DF2/20N

　　LP16Q/20N

　　LP25Q/20N

　　LP32Q/20N

　　LP40Q/20N

　　LP50Q/20N

　　LP63Q/20N

　　LP16DP4/20N

　　LP25DP4/20N

　　LP32DP4/20N

　　LP40DP4/20N

　　LP50DP4/20N

　　LP63DP4/20N

　　LP16DP6/20N

　　LP25DP6/20N

　　LP32DP6/20N

　　LP40DP6/20N

　　LP50DP6/20N

　　LP16DPE4/20N

　　LP25DPE4/20N

　　LP32DPE4/20N

　　LP40DPE4/20N

　　LP50DPE4/20N

　　LP16DPE6/20N

　　LP25DPE6/20N

　　LP32DPE6/20N

　　LP40DPE6/20N

　　LP50DPE6/20N
