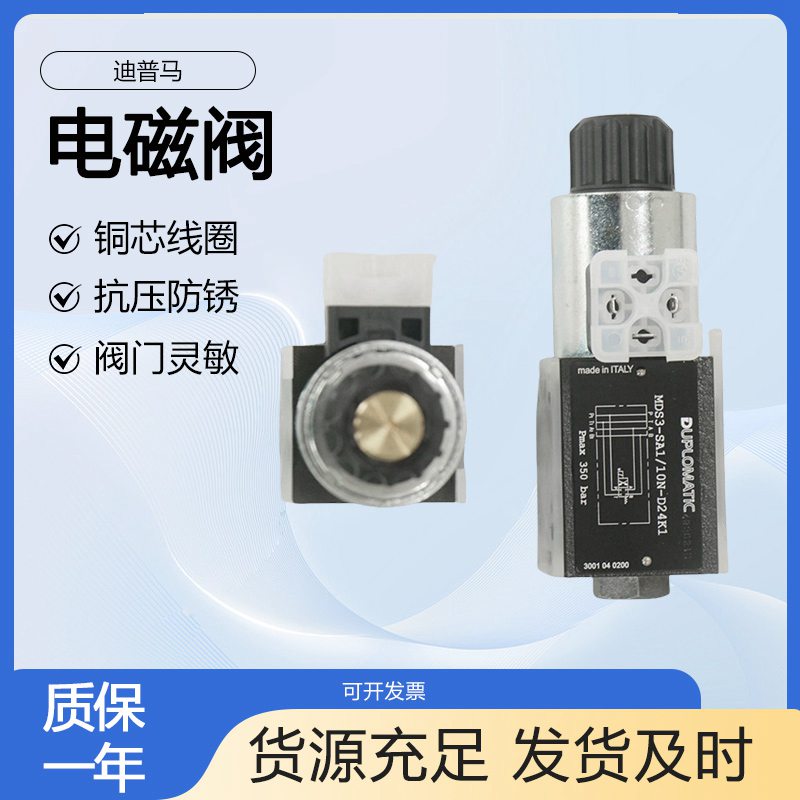

意大利迪普马DUPLOMATIC电磁开关阀MDS3-SA1/10N-D24K1

　　意大利迪普马DUPLOMATIC电磁开关阀MDS3-SA1/10N-D24K1

　　意大利迪普马DUPLOMATIC电磁开关阀MDS3系列

　　叠加式

　　ISO 4401-03 (CETOP 03)

　　高工作压力 350 bar

　　大流量 50 l/min

　　阀MDS3用于多流向切换，或者压力阀选择。

　　油道孔穿过整个阀体，并且由于其特殊设计，阀MDS3可以和所有符合 ISO 4401-03 (CETOP 03)标准的叠加阀一起安装。

　　阀中与 P - T - A - B油路平行的特殊连接，使得不同的液压原理构造很容易实现，并将压降减小到了低值。

　　部分直流型号可选择平稳换向特性。

　　技术参数 （在温度50°C，油液粘度36 cSt条件下测得）

　　大工作压力：

　　油口 P - A - B 350bar

　　油口 T (直流型) 210bar

　　油口 T (交流型) 140bar

　　P - A - B 油口 大流量 50l/min

　　环境温度范围 -20 / +50°C

　　油液温度范围 -20 / +80°C

　　油液粘度范围 10 ÷ 400 cSt

　　油液允许的 高污染等级 根据ISO 4406:1999 等级20/18/15

　　推荐油液粘度 25 cSt

　　重量：

　　单电磁铁阀 1,5kg

　　双电磁铁阀 2kg

　　液压油

　　使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

　　当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

　　平稳换向

　　目前，平稳换向特性只在直流阀阀芯机能为 S12, SA12 和SB12时可以提供。

　　该阀通过降低阀芯的运动速度，实现液压执行机构的平稳启动和停止。换向时间和特性曲线受工作介质的粘度（受温度影响）影响。此外，换向时间还会因为阀的流量和工作压力而变化。

　　为了实现平稳换向的正确功能，必须确保电磁铁铁芯充满油液。为了达到这个目的，我们建议在回油管T中安装1-2bar的背压阀。

　　电磁铁

　　电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。

　　线圈通过螺纹环固定在铁芯上，可旋转以适应可用的安装空间。

　　直流电磁阀电流和功率消耗

　　不同型号直流线圈的电流和功耗值。采用交流电（50或者60 Hz）供电时，需通过整流电路实现，可使用带桥式整流的“D”型插头（见目录49 000）。但需要考虑功率极限的下降。

　　安装

　　该阀可在任意方向安装。阀可通过螺钉或者螺栓安装在平面上。

　　如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。

　　电气插头

　　除了阀和插头一起提供的K12型，电磁阀提供时都不带插头。带K1型标准电气连接的线圈(DIN 43650)，插头可以单独订购。K7型的连接形式，相应的插头不能单独提供。

　　MDS3-S1/10N-D24K1

　　MDS3-SA1/10N-D24K1

　　MDS3-SA12/10N-D24K1/F
