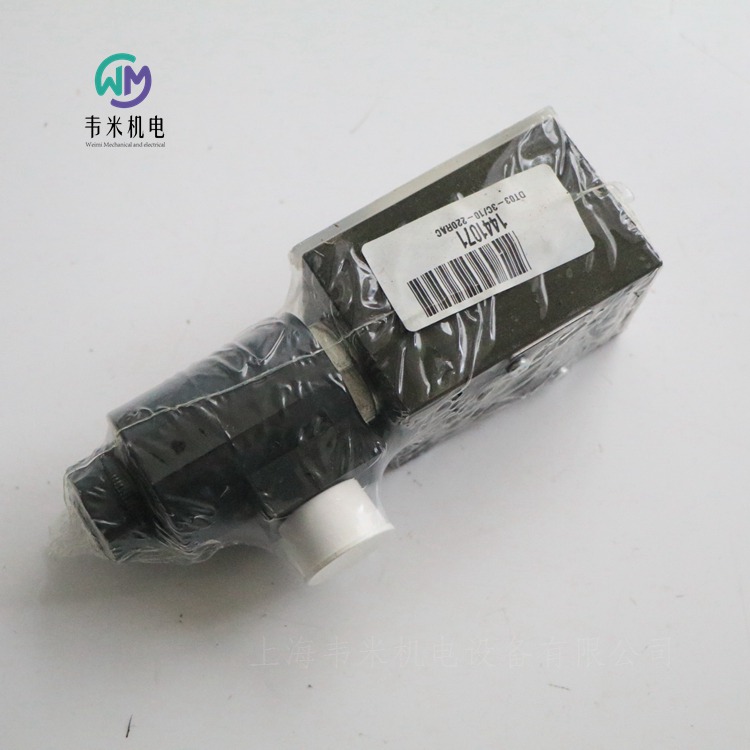

质量保证DUPLOMATIC迪普马电磁阀DT03-3C/10-220RAC

　　质量保证DUPLOMATIC迪普马电磁阀DT03-3C/10-220RAC；是上海韦米机电设备有限公司主营销售产品，产品实拍，原装，客户买的安心，用的放心。常用产品供应，欢迎新老客户询价采购！

　　产品简介：

　　意大利迪普马DUPLOMATIC电磁方向座阀DT03系列

　　板式安装ISO 4401-03 (CETOP 03)

　　高工作压力 250 bar

　　大流量 25 l/min

　　直动式方向控制阀带锥形阀座密封。

　　分为两通或者三通两种形式，且两通阀双向均可密封。

　　浸油式无渗漏电磁铁，可由直流和交流电源供电。

　　阀芯机能

　　-阀芯机能 “A”, “B”, “C”, “D”: 3通, 2位电磁阀。

　　-阀芯机能 “E”, “F”, “G”, “H”: 2通, 2位电磁阀。

　　技术参数 （在温度50°C，油液粘度36 cSt条件下测得）

　　大工作压力 250bar

　　大流量 25l/min

　　环境温度范围 -25...50℃

　　油液温度范围 -20...80℃

　　油液粘度范围 10 ÷ 400cSt

　　油液允许的高污染等级 根据 ISO 4406:1999 等级20/18/15

　　推荐油液粘度 25cSt

　　重量1.3kg

　　液压油

　　使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。

　　请注意保持液压油稳定的物理和化学性能。

　　电气性能

　　电磁铁

　　电磁铁通常由铁芯和线圈两部分组成。铁芯以螺纹形式安装在阀体内，并且包括浸在油中，可作无摩擦运动的衔铁。内部与回油管路油液接触，保证了散热效果。线圈通过螺母固定在铁芯上，可沿轴360°旋转，以适应空间需求。交流或者直流的同类型不同电压的线圈可以互换。

　　供电电压波动范围 ± 10% Vnom

　　负载率 100%

　　电磁兼容性(EMC) 符合2004/108/CE

　　低压 符合2006/95/CE

　　保护等级：

　　绝缘等级 (CEI EN 60529) IP 65

　　线圈绝缘 (VDE 0580) H级

　　浸透 F级

　　电流和功率消耗

　　表中数据列出了不同线圈的消耗值。交流电源供电时，必须使用 “D” 型插头(内置整流器)和RAC线圈。整流电流通过桥式整流器提供，外置于或者集成在“D”型插头中，位于交流电源(24V 110V, /50 或者/60 Hz)和线圈之间。

　　线圈 24V-CC

　　电压 24V

　　20°C时电阻值 21.8?

　　电流消耗 1.10A

　　功率消耗 26.4W

　　线圈代码 1902051

　　切换时间

　　表中所示数据是在流量Q = 10 l/min，压力p = 210 bar工作条件下，使用温度为50°C，粘度为36 cSt的矿物油，并且供电电压为额定电压 90% 时测得的。

　　时间 (±10%)

　　得电打开 30 ms

　　断电关闭 50 ms

　　电气插头

　　电磁阀提供时都不带插头。插头须单独订购。

　　DT03-2E/10-24V

　　DS5-S3/12N-A110K1

　　DS5-S3/12N-A230

　　DS5-TB/10N-A110K1

　　DS3-S3/10N-A110K1

　　DS3-S1/10N-A110K1

　　DS3-S4/10N-D24K1

　　DS3-SA1/10N-A230K1

　　DS3-TB/10N-A230K1

　　DS3-RK/10N-D24K1

　　DS3-TB23/10N-D24K1

　　DS3-SB1/10N-A110K1

　　DS3-SB11/10N-D24K1

　　DS3-S2/10N-D12K1

　　DS3-S21/10N-D24K1

　　DS3-RK/10N-A230K1

　　DS3-S2/10N-A230K

　　DS3-S2/10N-A24K1

　　DS3-S3/10N-A230K1

　　DS3-S1/10N-D24K1

　　DS3-S1/10N-D12K1

　　DS3-S4/10N-A110K1

　　DS3-S2/10N–D24K1

　　DS3-S3/10N-D24K1

　　DS3-S4/10N-D12K1

　　DS3-TB/10N-D110K1

　　DS3-TA/10N-D24K1

　　DS3-TB/10N-D12K1

　　DS3-RK/10N-D110K1

　　DS3-TA/10N-A230K1

　　DS3-SA2/10N-D24K1

　　DS3-S1/10N-D12K1

　　DS3-TB/10N-A110K1

　　DS3-RK/10N-A230K1

　　DS3-RK/10N-A110K1

　　DS3-SA2/10N-D12K1

　　DS3-RK/10N-D24K1

　　DS3-SA2/10N-A30K1

　　DS3-SA2/11N-D24K1

　　DS3-S1/10N-A230K1

　　DS5-S1/10N-D24K1

　　DS5-S4/10N-D12K1

　　DS5-TA/10N-D24K1

　　DS5-S3/10N-D24K1

　　DS5-S4/10N-D24K1

　　DS5-TA/10N-D12K1

　　DS5-TA/10N-A24K1

　　DS5-TA/10N-A110-50K1

　　DS5-TA/10N-A230K1

　　DS5-S1/10N-D12K1

　　DS5-S1/10N-A24-50K1

　　DS5-S1/10N-A110-50K1.

　　DS5-S1/10N-A230-50K1

　　DS5-SA2/10N-D12K1

　　DS5-SA2/12N-D24K1

　　DS5-RK/10N-D24K1

　　DS5-RK/10N-A110-50K1

　　DS5-S2/10N-D12K1

　　DS5-S2/10N-D24K1

　　DS5-S2/10N-A110K1

　　DS5-S2/10N-A230-50K1

　　DS5-S3/10N-D12K1

　　DS5-S3/10N-A110-50K1

　　DS5-S3/10N-A230-50K1

　　DS5-S4/10N-A110-50K1

　　DS5-S4/10N-A230-50K1

　　DS5-S6/10N-A110-50K1

　　DS5-SB1/11N-A110K1

　　DS5-TA23/10N-D24K1

　　DS5-RK/10N-A230-50K1

　　DS5-SB1/12N-D24K1

　　DS5-TB23/10N-D24K1

　　DS5-S1/10N-D24K1

　　DS5-S1/10N-A230K1

　　DS5-S2/10N-D24K1

　　DS5-S3/10N-D24K1

　　DS5-S4/10N-D24K1

　　DS5-S4/10N-A230K1

　　DS5-TA/10N-D24K1

　　DS5-TA/11N-A230K1

　　DS5-RK/10N-D24K1

　　DS5-RK/10N-A230K1

　　DS5-TB23/10N-A110-50K1

　　DS5-TA23/10N-A110-50K1

　　DS5-S11/12N-D24K1

　　DS5-S1/11N-D24K1

　　DS5-TA/11N-D24K1

　　DS5-S3/11N-D24K1

　　DS5-S6/11N-D24K1

　　DS5-TA02/11N-D12K1

　　DS5-S1/11N-D12K1

　　DS5-S11/11N-D24K1

　　DS5-S1/11N-A110K1

　　DS5-SA1/11N-D24K1

　　DS5-S3/10N-D24K1

　　DS5-TA/10N-D24K1

　　DS5-SB3/12N-D24K1

　　DS5-S3/11N-D12K1

　　DS5-S3/11N-A230K1

　　DS5-S7/11N-A230K1

　　DS5-TA23/11N-D24K1

　　DS5-S3/10N-D110K1

　　DS5-SB1/11N-D24K1

　　DS5-SB2/11N-D24K1

　　DS5-SA1/10N-A230K1

　　DS5-S1/11N-A230K1

　　DS5-S3/11N-A230K1

　　DS5-S4/11N-A110K1

　　DS5-TA/10N-A230K1

　　DS5-SA2/11N-D24K1

　　DS5-SA1/10N-D24K1

　　DS5-SB1/10N-D24K1

　　DS5-S7/10N-A110K1

　　DS5-SB1/11N-A230K1

　　DS5-SA2/11N-D12K1

　　DS5-S8/10N-A230K1

　　DS5-TB02/10N-D12K1

　　DS5-TA23/11N-A230K1

　　DS5-S1/11N-D24K1

　　DS5-S3/11N-D24K1

　　DS5-S4/12N-D24K1

　　DS5-TA/11N-D12K1

　　DS5-S6/12N-D12K1

　　DS5-S1/12N-A230K1

　　DS5-S9/12N-D24K1

　　DS5-SB2/11N-D24K1

　　DS5-S20/12N-D12K1

　　DS5-RSA1/11N-A230K1

　　DS5-SB1/12N-D24K1

　　DS5-SB3/12N-D24K1

　　DSP7-S1/10N-D24K1

　　DSP7-S11/10N-II/D24K1

　　DSP7-S3/10N-II/D24K1

　　DSP7-S3/10N-IE/D24K1

　　DSP7-TA/10N-IE/D24K1

　　DSP7-TA/10N-IE/A230-50K1

　　DSP7-S1/10N-IE/A230-50K1

　　DSP7-S4/10N-CI-C/A110-50K1

　　DSP7-S1/10N-CI-C/A110-50K1

　　DSP7-TB/10N-II/D24K1

　　DSP7-SA1/10N/EI/D24K1

　　DSP7-S12/10N/IE/AB10/D24K1

　　DSP7-S11/10N-IE/D24K1

　　DSP7-RK/20N-II/A110K1

　　DSP7-S12/20N-IE/AB10/D24K1

　　DSP7-S6/20N-II/A110/K1

　　DSP7-S2/20N-EE/D24K1

　　DS3-SB7/10N-D110K1

　　DS3-RK/10N-D12K1

　　DS3-S1/10V-D12K1

　　DS3-S1/10N-D12K1/F07

　　DS3-S1/10N-D24K1

　　DS3-TA/10V-D12K1

　　DS3-TA/10N-D12K1/F07

　　DS3-TA/10N-D24K1

　　DS3-TB/10V-D12K1

　　DS3-TB/10N-D12K1/F07

　　DS3-TB/10N-D24K1

　　DS3-RK/10V-D12K1

　　DS3-RK/10N-D12K1/F07

　　DS3-RK/10N-D24K1

　　DS3-S1/10V-D24K1

　　DS3-S1/10N-D24K1/F07

　　DS3-S1/10N-D110K1

　　DS3-TA/10V-D24K1

　　DS3-TA/10N-D24K1/F07

　　DS3-TA/10N-D110K1

　　DS3-TB/10V-D24K1

　　DS3-TB/10N-D24K1/F07

　　DS3-TB/10N-D110K1

　　DS3-RK/10V-D24K1

　　DS3-RK/10N-D24K1/F07

　　DS3-RK/10N-D110K1

　　DS3-S1/10V-D110K1

　　DS3-S1/10N-D110K1/F07

　　DS3-S1/10N-D220K1

　　DS3-TA/10V-D110K1

　　DS3-TA/10N-D110K1/F07

　　DS3-TA/10N-D220K1

　　DS3-TB/10V-D110K1

　　DS3-TB/10N-D110K1/F07

　　DS3-TB/10N-D220K1

　　DS3-RK/10V-D110K1

　　DS3-RK/10N-D110K1/F07

　　DS3-RK/10N-D220K1

　　DS3-S1/10V-D220K1

　　DS3-S1/10N-D220K1/F07

　　DS3-S1/10N-A24K1

　　DS3-TA/10V-D220K1

　　DS3-TA/10N-D220K1/F07

　　DS3-TA/10N-A24K1

　　DS3-TB/10V-D220K1

　　DS3-TB/10N-D220K1/F07

　　DS3-TB/10N-A24K1

　　DS3-RK/10V-D220K1

　　DS3-RK/10N-D220K1/F07

　　DS3-RK/10N-A24K1

　　DS3-S1/10V-A24K1

　　DS3-S1/10V-D12K1/F07

　　DS3-S1/10N-A48K1

　　DS3-TA/10V-A24K1

　　DS3-TA/10V-D12K1/F07

　　DS3-TA/10N-A48K1

　　DS3-TB/10V-A24K1

　　DS3-TB/10V-D12K1/F07

　　DS3-TB/10N-A48K1

　　DS3-RK/10V-A24K1

　　DS3-RK/10V-D12K1/F07

　　DS3-RK/10N-A48K1

　　DS3-S1/10V-A48K1

　　DS3-S1/10V-D24K1/F07

　　DS3-S1/10N-A110K1

　　DS3-TA/10V-A48K1

　　DS3-TA/10V-D24K1/F07

　　DS3-TA/10N-A110K1

　　DS3-TB/10V-A48K1

　　DS3-TB/10V-D24K1/F07

　　DS3-TB/10N-A110K1

　　DS3-RK/10V-A48K1

　　DS3-RK/10V-D24K1/F07

　　DS3-RK/10N-A110K1

　　DS3-S1/10V-A110K1

　　DS3-S1/10V-D110K1/F07

　　DS3-S1/10N-A220K1

　　DS3-TA/10V-A110K1

　　DS3-TA/10V-D110K1/F07

　　DS3-TA/10N-A220K1

　　DS3-TB/10V-A110K1

　　DS3-TB/10V-D110K1/F07

　　DS3-TB/10N-A220K1

　　DS3-RK/10V-A110K1

　　DS3-RK/10V-D110K1/F07

　　DS3-RK/10N-A220K1

　　DS3-S1/10V-A220K1

　　DS3-S1/10V-D220K1/F07

　　DS3-S1/10N-A230K1

　　DS3-TA/10V-A220K1

　　DS3-TA/10V-D220K1/F07

　　DS3-TA/10N-A230K1

　　DS3-TB/10V-A220K1

　　DS3-TB/10V-D220K1/F07

　　DS3-TB/10N-A230K1

　　DS3-RK/10V-A220K1

　　DS3-RK/10V-D220K1/F07

　　公示： 因工业液压、自动化各进口品牌备件型号繁多，欧美产品价格实时变化，因此很难实时标出准确价格，请以业务员实际报价单价格为准！ 给您带来不便敬请谅解。
