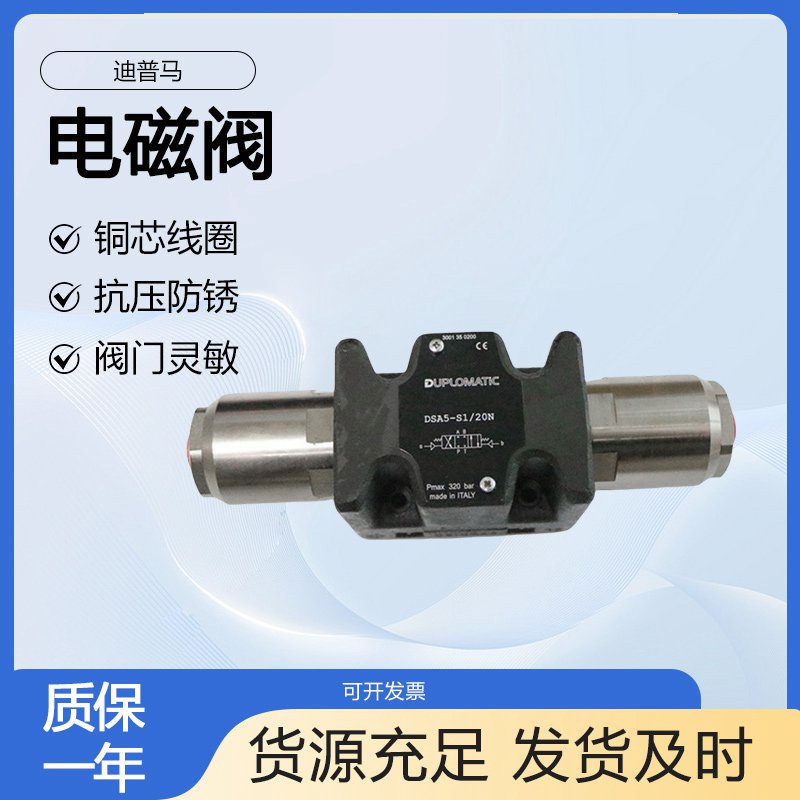

DUPLOMATIC迪普马气动控制方向阀DSA5-S1/20N大流量 100 l/min

　　DUPLOMATIC迪普马气动控制方向阀DSA5-S1/20N大流量 100 l/min

　　意大利迪普马DUPLOMATIC液动方向控制阀DSA系列

　　板式安装

　　DSA3 ISO 4401-03 (CETOP 03)

　　DSA5 ISO 4401-05 (CETOP R05)

　　技术参数 （在温度50°C，油液粘度36 cSt条件下测得）

　　公称流量 l/min 75 120

　　环境温度范围 °C -20 / +50

　　油液温度范围 °C -20 / +80

　　油液粘度范围 cSt 10 ÷ 400

　　油液允许的 高污染等级 根据 ISO 4406:1999 等级 20/18/15

　　推荐油液粘度 cSt 25

　　DSA* 阀是气动方向控制阀，提供三通或四通设计，并且具有各种可互换的阀芯，安装面尺寸符合 ISO4401 (CETOP RP121H) 标准。

　　阀体由高强度铸铁制造而成，阀体内铸有宽大的流道，以减少压力损失。

　　该阀可提供2位或者3位设计带弹簧回位，或者2位带机械回位。

　　外泄油口Y适用于(标准)规格ISO 4401-05 (CETOPR05) 。当T口回油背压大于25 bar时，此油口必须连接。

　　液压油

　　使用符合ISO 6743-4标准的矿物液压油HL 或者HM 时，使用NBR 密封(代号N)。对于HFDR 油液，使用FPM 密封（代号V）。若使用其他油液，例如HFA、HFB、HFC，请咨询我们的技术部门。

　　当工作油温高于80 °C 时，将会导致液压油和密封过快老化与变质。请注意保持液压油稳定的物理和化学性能。

　　工作极限

　　图中曲线反映了不同阀芯机能的流量限制和工作压力之间的关系。数据测量按照ISO 6403 标准，使用了粘度为36 cSt的矿物液压油，在温度为50 °C，过滤精度符合ISO 4406:1999 等级18/16/13条件下获取。

　　安装

　　具有弹簧对中和复位的阀可在任意方向安装； 不带弹簧，机械定位的RK型阀必须纵向轴水平安装。

　　阀可通过螺钉或者螺栓安装在平面上。

　　如果平面度或者粗糙度达不到要求的 小值，则阀和安装面之间很容易发生油液泄露。

　　DSA3-S1/20N

　　DSA3-S2/20N

　　DSA3-S3/20N

　　DSA3-S4/20N

　　DSA3-S5/20N

　　DSA3-S6/20N

　　DSA3-S7/20N

　　DSA3-S8/20N

　　DSA3-S9/20N

　　DSA3-S10/20N

　　DSA3-S11/20N

　　DSA3-S12/20N

　　DSA3-S17/20N

　　DSA3-S18/20N

　　DSA3-S19/20N

　　DSA3-S20/20N

　　DSA3-S21/20N

　　DSA3-S22/20N

　　DSA3-S23/20N

　　DSA3-RK/20N

　　DSA3-RK02/20N

　　DSA3-RK1/20N

　　DSA3-1RK/20N

　　DSA3-TA/20N

　　DSA3-TA02/20N

　　DSA3-TA23/20N

　　DSA3-TB/20N

　　DSA3-TB02/20N

　　DSA3-TB23/20N

　　DSA3-SA1/20N

　　DSA3-SA2/20N

　　DSA3-SA3/20N

　　DSA3-SA4/20N

　　DSA3-SB1/20N

　　DSA3-SB2/20N

　　DSA3-SB3/20N

　　DSA3-SB4/20N

　　DSA5-S1/20N

　　DSA5-S2/20N

　　DSA5-S3/20N

　　DSA5-S4/20N

　　DSA5-S5/20N

　　DSA5-S6/20N

　　DSA5-S7/20N

　　DSA5-S8/20N

　　DSA5-S9/20N

　　DSA5-S10/20N

　　DSA5-S11/20N

　　DSA5-S12/20N

　　DSA5-S17/20N

　　DSA5-S18/20N

　　DSA5-S19/20N

　　DSA5-S20/20N

　　DSA5-S21/20N

　　DSA5-S22/20N

　　DSA5-S23/20N

　　DSA5-RK/20N

　　DSA5-RK02/20N

　　DSA5-RK1/20N

　　DSA5-1RK/20N

　　DSA5-TA/20N

　　DSA5-TA02/20N

　　DSA5-TA23/20N

　　DSA5-TB/20N

　　DSA5-TB02/20N

　　DSA5-TB23/20N

　　DSA5-SA1/20N

　　DSA5-SA2/20N

　　DSA5-SA3/20N

　　DSA5-SA4/20N

　　DSA5-SB1/20N

　　DSA5-SB2/20N

　　DSA5-SB3/20N

　　DSA5-SB4/20N
